SKYLAB小尺寸单频B1I,B1C北斗三号定位模块SKG093Q

2022-08-19发布者:天工测控 浏览数:

继SKG123Q之后,SKYLAB又推出了同方案的小尺寸单频B1I,B1C北斗三号定位模块SKG093Q,定位性能与SKG123Q一样,工业级标准,可满足车载导航,行车记录仪,智能穿戴,便携式移动终端,小型定位器等应用产品的小封装定位模块需求。快来跟SKYLAB君一起眼熟这款小尺寸单频B1I,B1C北斗三号定位模块SKG093Q吧!

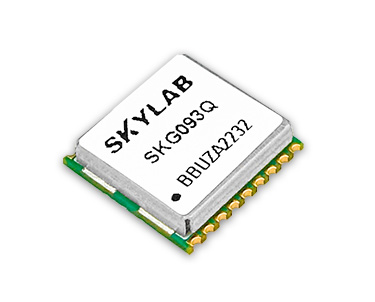

L1单频B1I,B1C多模北斗三号定位模块SKG093Q

SKG093Q是一款高性能的、多系统导航定位模块,模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收模块,模块默认支持:GPS/QZSS :L1C/A;GLONASS: L1;BeiDou: B1I,B1C;GALILEO: E1。

该模组以其卓越性能,可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案,能满足专业定位的严格要求与个人消费需要。

外形尺寸紧凑,兼容市场上国际主流导航定位模块,采用SMD焊盘,支持标准取放及回流焊接。

参数

描述

性能指标

电压

3.0~3.6V

射频输入

频率

GPS/QZSS :L1C/A
GLONASS: L1
BeiDou: B1I,B1C
GALILEO: E1
SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

驻波比

≤1.5

输入阻抗

50Ω±10%

天线增益

0~32dB

物理尺寸

10.1*9.7*2.2(单位:mm)

数据接口

1个UART, TTL电平,波特率1200~460800bps可调,默认115200

天线检测

可支持天线馈电,需外置天线检测电路

首次定位时间TTFF

冷启动

≤32s

热启动

≤1s

重捕获

≤1s

灵敏度

跟踪

-165dBm

捕获

-148dBm

精度

定位

GNSS Open-Sky CEP<2.5m
SBAS Open-Sky CEP<2.0m
D-GNSS Open-Sky CEP<1.0m

速度

GNSS  0.1m/s
SBAS 0.05m/s
D-GNSS 0.05m/s

动态性能

速度

515m/s

加速度

4g

高度

18000m

PPS

支持,精度 20ns

数据更新率

1Hz~10Hz,默认1Hz

导航数据格式

NMEA 0183  V4.1版

L1单频B1I,B1C多模北斗三号定位模块SKG093Q特性介绍

支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统

极快的TTFF:冷启动小于32s;热启动小于1s

支持A-GPS

工业级标准

获得最快的定位时间

弱信号下较好的定位精度和位置有效性

优越的质量和可靠性

超小尺寸:10.1*9.7*2.2mm

符合RoHS,FCC,CE标准


目前16*12(mm)经典尺寸SMD邮票孔封装L1单频B1I,B1C多模北斗三号定位模块SKG123Q和10.1*9.7(mm)小尺寸SMD邮票孔封装的L1单频B1I,B1C多模北斗三号定位模块SKG093Q已小批供货,可应用于车载导航,车辆管控,行车记录仪,智能交通等位置服务应用,想了解更多SKYLAB北斗模块,GPS+北斗模块,北斗三号定位模块,双频多模定位模块及GNSS+天线一体化北斗三号定位模块,北斗三号G-Mouse性能参数及应用可直接戳网站(www.skylab.com.cn)右侧QQ客服或直拨0755-83408210
