同时输出位置信息和授时信息的北斗授时模块多少钱?怎么购买?

2022-11-30发布者:天工测控 浏览数:

    2022年的SKYLAB陆续推出了多款工业级,高精度,国产方案GPS模块,北斗模块,北斗授时模块,丰富了自有GNSS模块生产线,为物联网位置服务提供更多可能性。众多型号背后也让客户的工程师们陷入了选型困扰。基于应用场景的不一样,客户对模块的定位功能,授时功能以及封装尺寸都是有区别的。本篇SKYLAB客户想先给有定位和授时双需求的客户们答疑,解答同时输出位置信息和授时信息的北斗授时模块选型,购样,测试等相关问题。



    问:车载类应用,需要同时输出位置信息和授时信息的北斗授时模块,有合适型号推荐吗?

    答:SKYLAB现有的GPS授时模块,GPS+北斗授时模块,北斗授时模块,GNSS授时模块均支持同时输出位置信息和授时信息。

            模块将射频信号应用于模块的天线输入端,在串行接口处用NMEA协议或自定义协议给出一个完整的位置、速度和时间信息的串行数据报文。

            型号参数如下,工程师可根据模块的芯片方案,授时精度,定位精度以及封装尺寸来确定最终型号。

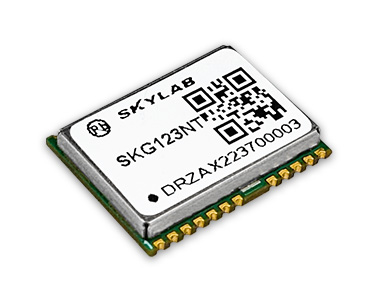

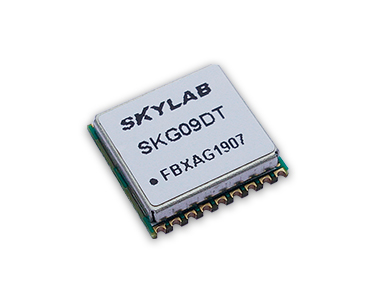

GPS授时模块SKG12AT.jpgGNSS授时模块SKG09DT.jpgGNSS授时模块SKG17DT.jpgGNSS授时模块SKG172T.jpgL1+L5双频GNSS授时模块SKG123NT.jpg


GNSS授时模块

SKG12AT

SKG09DT
SKG12DT
SKG17DT

SKG17MT

SKG172T

SKG178T

SKG123NT

频点

GPS/QZSS:L1

GPS:L1
BeiDou:B1
GALILEO: E1
GLONASS:L1

GPS:L1
BeiDou:B1
GALILEO: E1
GLONASS:L1

GPS:L1
BeiDou:B1
GALILEO: E1
GLONASS:L1

GPS:L1
BeiDou:B1
GALILEO: E1
GLONASS:L1

GPS/QZSS L1CA,L5
GLONASS L1OF
BeiDou B1l,B2a
Galileo E1(E1B+E1C),E5A
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM(L1)

首次定位时间TTFF

冷启动:23s

冷启动:23s

冷启动:23s

冷启动:28s

冷启动:≤28s

冷启动:≤28s

温启动:2-3s

温启动:2-3s

温启动:2-3s

温启动:<1s

温启动:≤1s

温启动:≤1s

热启动:1s

热启动:1s

热启动:1s

热启动:<1s

热启动:≤1s

热启动:≤1s

重捕获:<1s

重捕获:<1s

重捕获:<1s

重捕获:<1s

重捕获:≤1s

重捕获:≤1s

灵敏度

跟踪:-165dBm

跟踪:-165dBm

跟踪:-165dBm

跟踪:-162dBm

跟踪:-160dBm

跟踪:-164dBm

捕获:-148dBm

捕获:-148dBm

捕获:-148dBm

捕获:-147dBm

捕获:-155dBm

捕获:-146dBm

定位精度(开放天空)

CEP: 3米

CEP 50: < 2.5米

CEP 50: < 2.5米

CEP 50: < 2.5米

CEP 50: < 2米

CEP50: < 1.7米

速度精度

0.1m/s

0.1m/s

0.1m/s

0.1m/s

0.1m/s

0.1m/s

授时精度

10ns

<15ns

<10ns,标准差4.5ns

<10ns,标准差4.5ns

<20ns

标准差2.5ns

数据更新率

1Hz~10Hz,默认1Hz

1Hz~10Hz,默认1Hz

1Hz~10Hz,默认1Hz

1Hz~10Hz,默认1Hz

1Hz~10Hz,默认1Hz

1Hz~10Hz,默认1Hz

产品特点

1.1PPS 信号的上升沿为时间同步点
2.1PPS信号与NMEA输出关联

1.1PPS 信号的上升沿为时间同步点
2.1PPS信号与NMEA输出关联

1.GPS+BEIDOU/GPS+GLONASS
2.支持手动输入位置静态定点授时
3.支持观测位置静态定点授时
4.支持动态定位授时,此时授时精度不能保证

1.72个捕获通道,24个跟踪通道,支持北斗B1频点民码和GPS L1频点C/A 码
2.具有定位、定时功能及自主完好性监测功能,提供1PPS秒脉冲信号和PVT 信息输出
3.提供高精度的1PPS时标信号,其精度优于10ns(95%,PDOP≤4)。1PPS信号正脉宽大于2ms,1PPS信号的上升沿为时间同步点,上升沿的上升时间小于5ns。用户可通过时延设置命令调整1PPS相位。当授时有效后,TOD信息首字符与1PPS上升沿距离大于2ms。

1.1PPS 信号的上升沿为时间同步点
2.1PPS信号与NMEA输出关联
3.支持定点授时、优化位置授时定位授时

1.L1+L5双频
2.70个捕获通道,50个跟踪通道



    问:同时输出位置信息和授时信息的北斗授时模块多少钱?怎么购买?

    答:SKYLAB现有的GPS授时模块SKG12AT,GPS+北斗授时模块SKG09DT,SKG12DT,SKG17DT,SKG17MT,SKG172T,SKG178T及双频GNSS授时模块SKG123NT均有在阿里店铺上线,且均配有SKG09系列,SKG12系列,SKG17系列测试Demo板,样品可参考线上价格,可直接下单购买模块样品及测试板。

    问:购买SKG09系列,SKG12系列,SKG17系列测试Demo板的时候含天线吗?

    答:SKYLAB任意模块的测试Demo板都是有配套天线的,双频定位模块需要选择双频定位天线。

    同时输出位置信息和授时信息的GPS授时模块SKG12AT,GPS+北斗授时模块SKG09DT,SKG12DT,SKG17DT,SKG17MT,SKG172T,SKG178T及双频GNSS授时模块SKG123NT均已批量供货,欢迎有定位模块,授时模块需求的工程师们选购。
