WiFi图传模块SKW77与摄像头演示说明

2017-06-07发布者:skylab2 浏览数:

        WiFi图传模块SKW77是SKYLAB开发的一款专用于无人机图传的模块,其距离可达到2公里,以下是SKW77与摄像头链接的演示版本

一、硬件准备

        (1)  材料:一台笔记本电脑、一个USB摄像头(带USB线)、一块SKW77_DEMO板、一块SKW77模块、一根网线、一根电源线。

        (2)  接线:插上SKW77模块,给SKW77_DEMO板接上电源,用网线把DEMOLAN口和电脑相连,把摄像头通过USB线连接到DEMO板上。如下图



二、软件准备

        (1)电脑准备测试工具mjpeg_viewer_win.exe



三、演示阶段

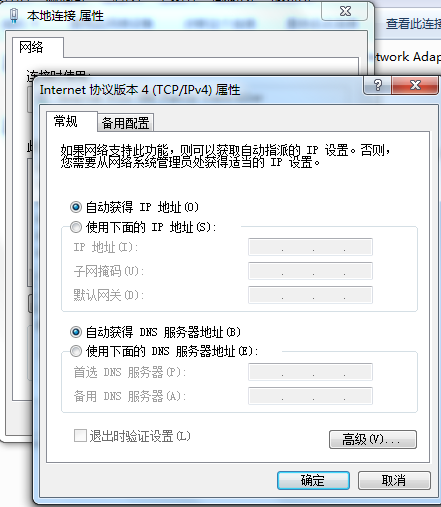

        (1)    电脑IP设置为自动获取

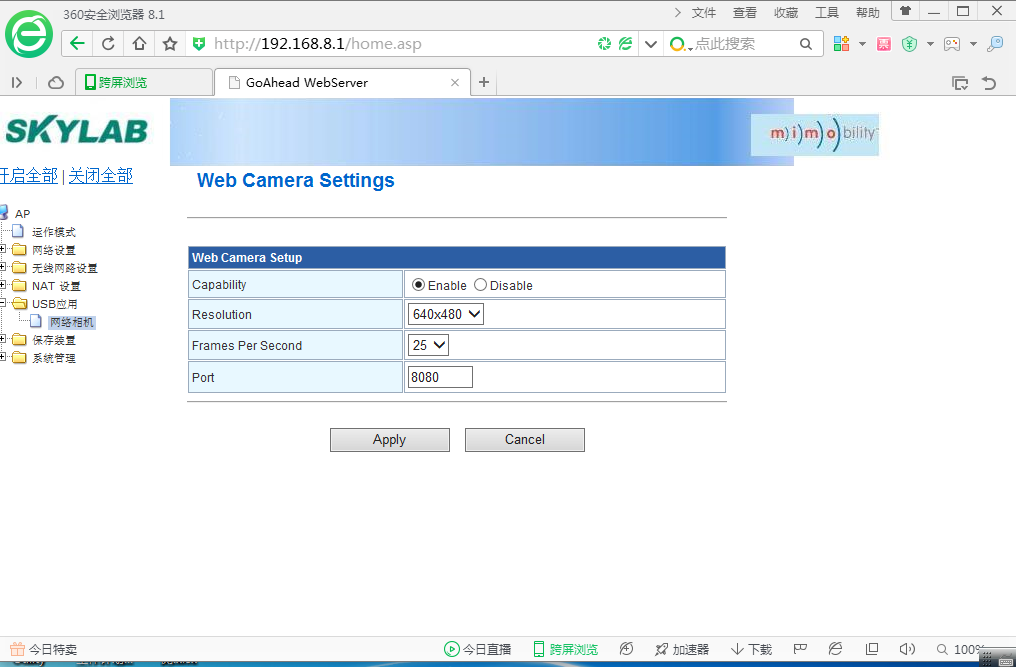

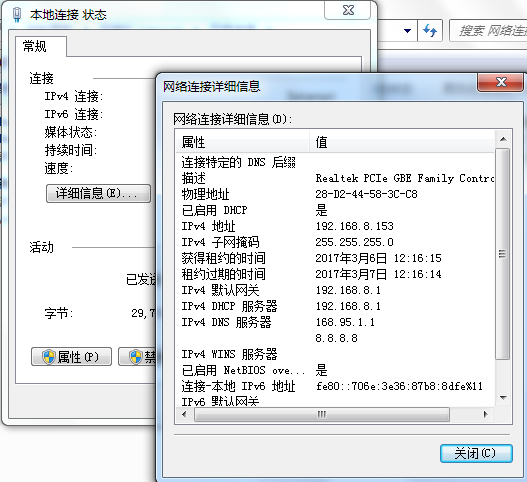

        (2)    查看本地连接状态,记下自动获取的IPv4默认网关,然后打开网页进入设置页面(网页输入刚才获取默认网关),登录用户名admin,密码admin,进入设置页面打开USB网络摄像头,如下图:

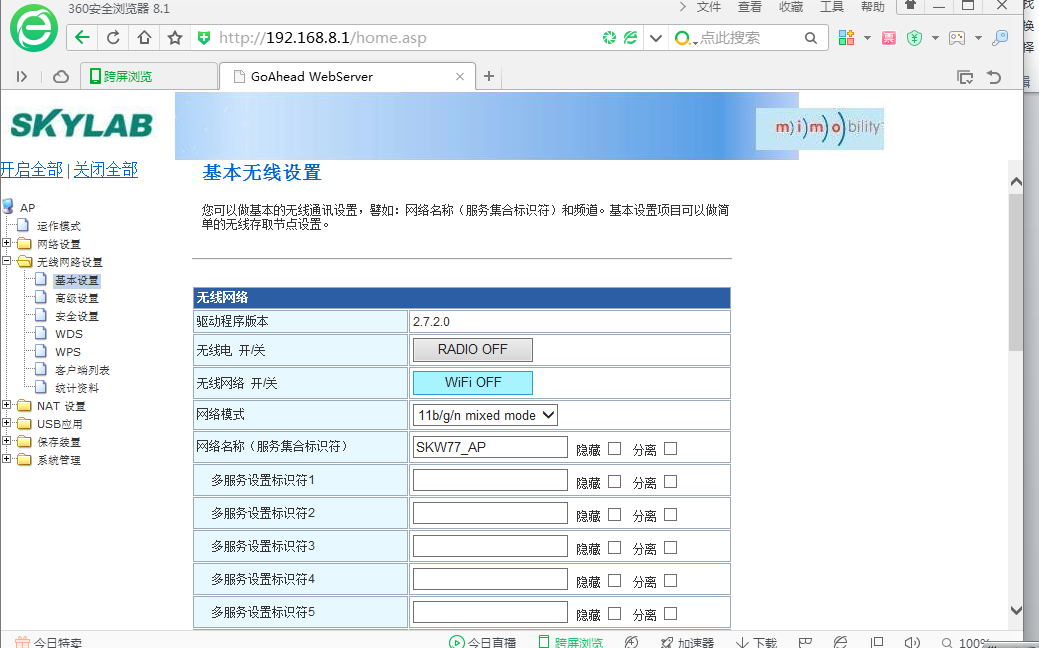

        (3)设置WIFISSID和密码:点击无线网络设置,在基本设置的网络名称设置WIFI名称,在安全设置里设置WIFI的加密方式和密码。

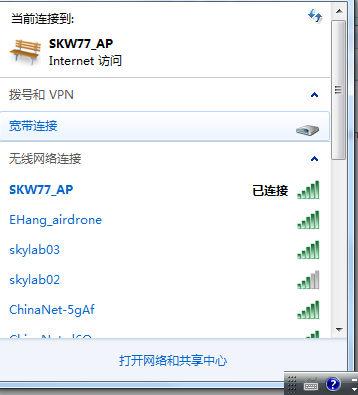

        (4)设置完以后,拔掉网线,打开电脑的无线网络连接,连入我们的WIFI

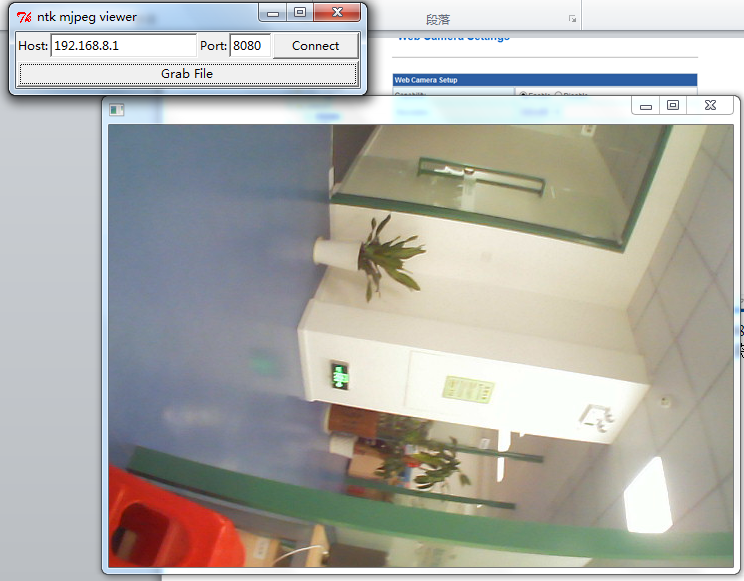

        (5)打开mjpeg_viewer_win.exe工具,在Host栏写入上面的IP,即192.168.8.1,在Port栏写入上面设置页面的Port数,即8080,然后点击connect,就能看的摄像头获取的图像。


(6):了解SKW77,点击图片进入
