北斗模块厂家SKYLAB设计研发的GNSS定位模块根据支持卫星信号的频段,分为GPS模块,北斗模块,北斗三号定位模块,北斗授时模块,北斗惯导模块及北斗RTK模块,双频定位模块等。多用于车载导航,T-Box,ADSL,定位追踪器,行车记录仪,执法仪,智能交通的卫星授时,农用无人机等场景。本篇SKYLAB小编就简单给大家介绍一下最近备受关注的SKG123系列模块,包含SKG123系列模块,以及SKG123系列北斗模块的选型建议。
根据SKYLAB GNSS定位模块的命名规则,SKG123系列即16*12(mm)封装尺寸,络达方案的L1单频,L1+L5双频多系统(多模)北斗模块。
SKG123系列模块有哪些?
目前SKG123系列模块有以下型号:SKG123Q,SKG123L,SKG123S,SKG123N,SKG123ND,SKG123NT,SKG123NR以及正在研发的SKG123NRD。延伸的北斗G-Mouse型号有SKM2105QR,SKM2105NR。
SKG123Q:B1C,B1I频段单频北斗三号定位模块
SKG123Q是一款工业级标准、高性能的、多系统导航定位模块,模块能同时支持GPS、BDS3和QZSS的卫星接收模块,并使定位更快,精度更高,产品性能更可靠。延伸的北斗G-Mouse型号有SKM2105QR。
单频北斗三号定位模块SKG123Q通过天线来接收信号,使用NMEA协议或UBX协议将位置、速度、时间等一些列的串行数据记录,该模块采用22nm工艺,性能卓越,可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案,能满足专业定位的严格要求与个人消费需要。
SKG123L/SKG123S:串口/SPI接口可选,支持RTCM语句输出双频定位模块
SKG123L是一款高性能的、多系统双频导航定位模块,模块能同时支持 GPS、北斗、GLONASS、Galileo、QZSS 的卫星接收模块,最多可追踪75颗L1卫星以及60颗L5卫星,冷启动时间为<28s,-165dBm的跟踪灵敏度,使其在开放天工的定位精度为CEP50: < 1.7米。工业级标准,支持PPS授时,精度可达±15ns,PPS与NMEA相关联,模块可支持天线馈电,需外置天线检测电路。延伸的北斗G-Mouse型号有SKM2105NR。
Notes:该系列模块有多个版本,可根据需求选择标准高精度版本、RTK高精度版本、IRNSS版本。SKG123L为UART接口,LDO供电;SKG123S为SPI接口。

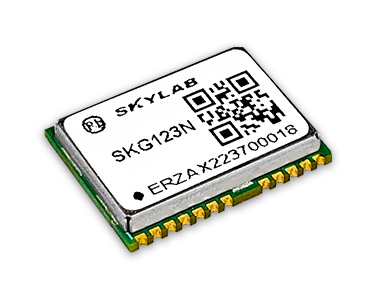

SKG123N:两个串口,可抵消12个独立的信道干扰连续波双频定位模块
SKG123N提供常规GNSS高精度定位,可实现米级定位服务。SKG123N模块输出常见的NMEA0183协议,例如:GPGGA、GPRMC,GPGSV, GPGSA。由于导航系统集成了不同的应用(Wi-Fi、GSM/GPRS、3G/4G、蓝牙),射频信号的谐波会影响GPS的接收。多音调有源干扰消除器可以抑制来自主板上其他有源部件的外部射频干扰,在不改变设计硬件的情况下提高GPS接收能力。SKG123N可以抵消多达12个独立的信道干扰连续波。
SKG123NT:2ns高精度双频授时模块,1颗星也能提供PPS
SKG123NT是一款面向时间同步领域的高性能GNSS授时模块,模块包含高性能的同时支持GPS、北斗、GLONASS、Galileo、QZSS的卫星接收机芯片、支持L1+L5双频定位,具有定位、定时功能及自主完好性监测功能,提供1PPS(1 Pulse Per Second)秒脉冲信号和高达10Hz的PVT信息输出,且支持PPS延时调整。L1+L5双频高精度GNSS授时模块SKG123NT授时精度为±2ns,速度精度为0.05m/s,自主定位的定位精度为1.2m,SBAS模式的定位精度为1m左右,适用于通信,电力,基站,遥测,车载,无线移动等环境。

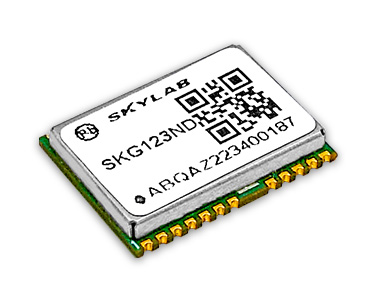

SKG123ND:集成6轴IMU,支持DR算法的双频惯导模块
SKG123ND是一款高性能的面向车载导航领域的车载组合导航模块,模块包含高性能的同时支持GPS、北斗、GLONASS、Galileo、QZSS的卫星接收机芯片、支持L1+L5双频定位、三轴陀螺仪、三轴加速度等;通过在线的自适应组合导航算法,SKG123ND提供实时高精度的车辆定位、测速和测姿信息,在GNSS系统的信号精度降低甚至丢失卫星信号时,不借助里程计信息,SKG123ND利用纯惯性导航技术,也可在较长时间内单独对汽车载体进行高精度定位、测速和测姿。模块可以直接输出总里程数,方便客户进行里程计量。
SKG123NR:RTK相位差分高精度双频定位模块
SKG123NR是一款高性能的RTK导航定位模块,模块能同时支持GPS、北斗、GLONASS、GALILEO、QZSS和SBAS的卫星接收模块,拥有定位快,精度高,产品性能可靠的优点。
该模组集成了内部RTK解算算法,结合RTK服务可实现厘米级定位。通过配置可以使模组变为移动站。能满足专业定位的严格要求与个人消费需要。
上述SKG123系列北斗双模模块外形尺寸紧凑,兼容市场上国际主流导航定位模块,采用SMD焊盘,支持标准取放及回流焊接。SKG123Q,SKG123L,SKG123S,SKG123N,SKG123ND,SKG123NT,SKG123NR及延伸的北斗G-Mouse型号有SKM2105QR,SKM2105NR均以批量供货,配套有SKG12系列开发板,单频双频多系统北斗天线,欢迎索样测试。
