QCA9531模块,无线路由中继WiFi模块SKW103可以实现哪些功能?

2023-06-02发布者:天工测控 浏览数:

无线通信模块中的WiFi模块得益于传输速度快,传输距离远,免布线、性能稳定等显著优势成为物联网多种应用场景首选无线解决方案,为我们的生活和工作带来了便利。和GPS模块,蓝牙模块一样,WiFi模块的性能多数由WiFi芯片性能决定,本篇就来带大家了解一下高通方案QCA9531模块,无线路由中继WiFi模块SKW103的功能及应用。

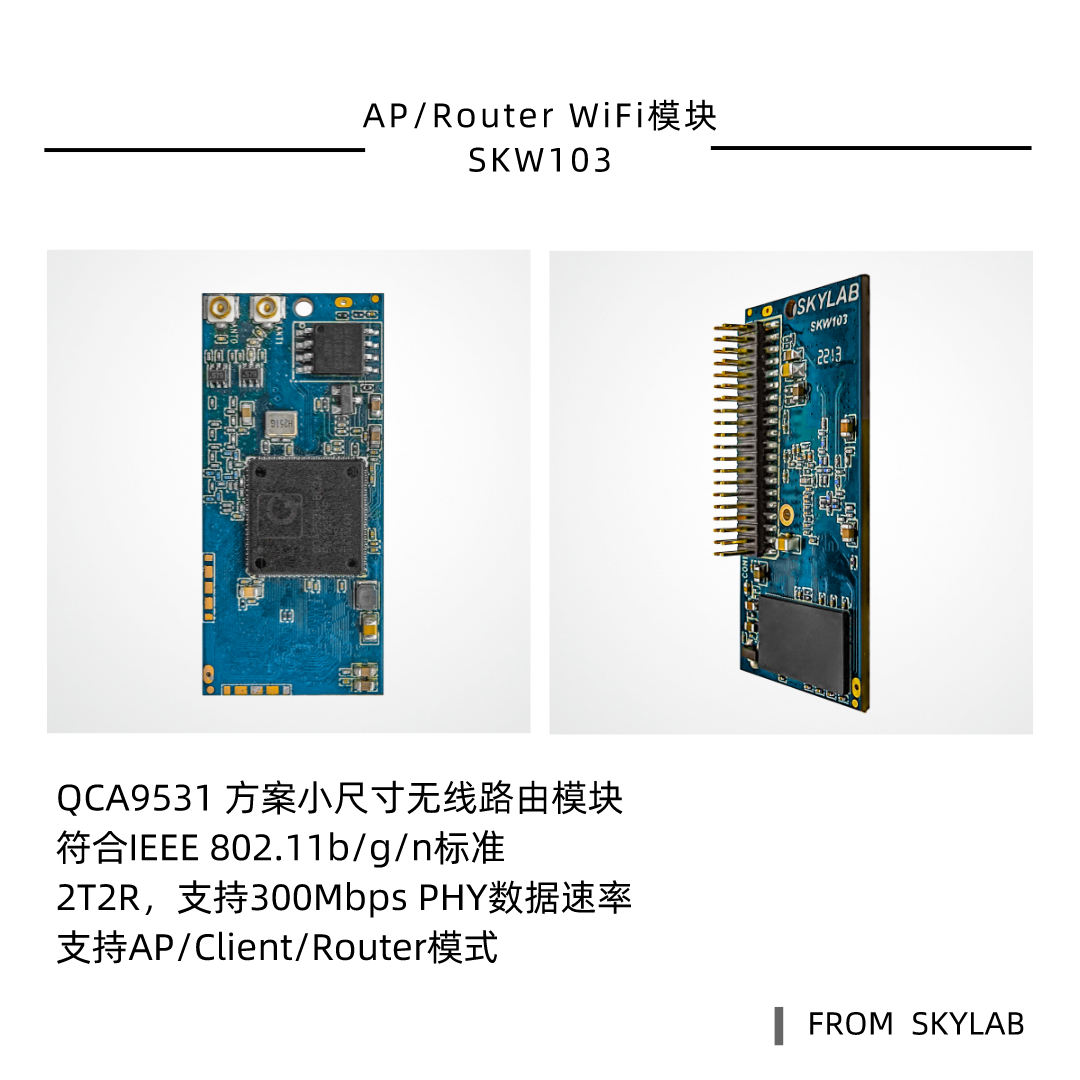

WiFi模块属于物联网的传输层。其功能是将串口或TTL电平转换为符合WiFi无线网络通信标准的嵌入式模块。高通方案QCA9531模块SKW103是一款尺寸小巧的插针款wifi4模块,符合IEEE 802.11b/g/n标准,仅支持2.4GHz频段,有2个IPEX座子,双天线设计,可在2.4GHz频道范围内双收双发(2*2MIMO);在20MHz的带宽下,速率达到144Mbps,在40MHz的带宽下,速率达到300Mbps;DDR2内存可达1024Mb,Flash内存可扩展至256Mb;接口丰富,用于USB接口,UART接口,1个LAN接口和1个WAN接口,可根据不同的接口做不同的应用;本机USB2.0为主机模式,支持从机设备;模块支持Bridge/Gateway/AP Client模式;模块按照工业级标准设计,具有功耗低,发热量低的特点,模块工作只需外部提供3.3V电源即可。

高通方案QCA9531模块SKW103特性

SOC CPU :QCA9531(主频650MHz)

内存:DDR2内存可扩展至1024Mb

SPI Flash:8/16/32M Bytes,可扩展至256M Bytes

10/100M自适应以太网,支持1WAN+1LAN

接口丰富:USB,UART,GPIO,满足不同应用的接口需求;模块为USB2.0主机模式,支持对接从机设备

WiFi特性:支持802.11 b/g/n 2*2MIMO,2.4GHz,最高速率300Mbps

小尺寸:41.2*18.5*9.0(mm)

封装:插针封装,40 PIN HEADER

工作电压:DC 3.3V/1A

工作温度:-20~70℃

高通方案QCA9531模块SKW103可以实现哪些功能?

无线网络连接:工作在AP模式下的USB接口WiFi模块,提供连接性能优越的WiFi信号;

无线通信:实现数据传输:USB接口/SDIO接口WiFi模块可以为工业物联网应用终端提供大量的数据传输,比如视频传输等;UART WiFi-以太网数据传输,指令远程升级及云端OTA升级,Server/Client 模式TCP /UDP透传、PWM控制;

远程控制:智能终端(手机、平板)和无线路由器处于不同的网络中,WiFi模块负责将相关数据上传到服务器,经过服务器转发,可实现远程控制。

无线路由中继WiFi模块SKW103的市场应用

SKW103能够可作用于无线AP、无线中继器中,为家居及办公环境提供WiFi信号覆盖;可借助SKW103模块的USB接口外接3G/4G模块,可以实现4G转WiFi,为无网络覆盖环境提供WiFi信号覆盖;也可借助SKW103模块的USB接口外接USB无线摄像头,实现无线视频传输;SKW103模块的UART接口可以实现其物联网数据透传和工业控制;工作在网关模式下的SKW103可以用于智能家庭网关、楼宇自动化及家庭自动化等。

高通方案QCA9531模块AP/Router WiFi模块SKW103可满足消费类,工业类,安防,无人机,智能家居等五大应用领域的无线路由,无线数据传输,智能控制,远程控制等应用需求。更多WiFi模块选型问题可戳网站右侧客服或直拨0755-83408210
