QCA9531路由模块应用框图，高性能无线AP路由器方案

2023-08-14发布者：天工测控浏览数：

QCA9531是WiFi领域顶尖半导体公司Qualcomm Atheros推出的一款性价比很高的WLAN SoC，性能稳定可靠，配置也很服务物联网应用需求，非常适合wifi设备放假开发高性能、高性价比的无线AP路由器。为加快路由器方案落地，无线模块厂家SKYLAB基于QCA9531方案研发推出了多款插针封装的小尺寸路由模块，下面就来跟SKYLAB一起了解一下QCA9531路由模块SKW99，SKW103的参考电路及高性能无线AP路由器方案。

QCA9531路由模块SKW99，SKW103

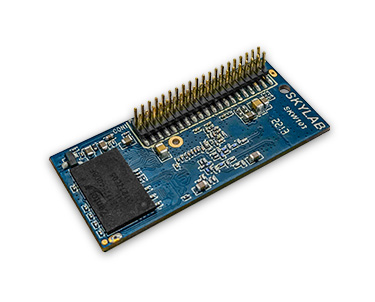

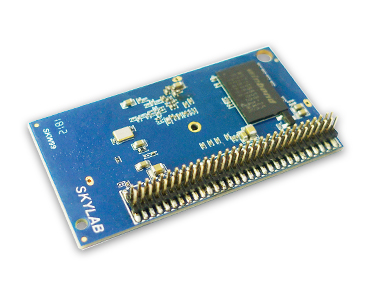

QCA9531路由模块SKW99 QCA9531路由模块SKW103

QCA9531集成了一颗MIPS 24Kc内核处理器，一个PCI Express Root Complex接口，一个五端口百兆以太网交换机，一个USB 2.0 MAC/PHY，SPI Flash控制器，DDR1/DDR2控制器，当然还有UART，GPIO接口。

QCA9531路由模块是基于高通芯片QCA9531集成的WiFi模块，它符合802.11b/g/n无线标准。QCA9531路由模块有2个IPEX座子，双天线设计，可在2.4GHz频道范围内双收双发（2*2MIMO)。在20MHz的带宽下，速率达到144Mbps，在40MHz的带宽下，速率达到300Mbps。DDR2内存默认1024Mb，Flash内存可扩展至256Mb，本机USB2.0为主机模式，支持从机设备。模块按照工业级标准设计，具有功耗低，发热量低的特点，模块工作只需外部提供3.3V电源即可。

QCA9531路由模块接口丰富：USB,UART，1个WAN，4个LAN，可根据不同的接口做不同的应用，例如：USB接口可接USB dangle、3G/4G模块或者是USB摄像头，UART串口(数据透传/智能控制)可应用在在物联网的多种设备。

QCA9531路由模块模块支持AP模式、桥接模式、AP客户端模式、网关模式。

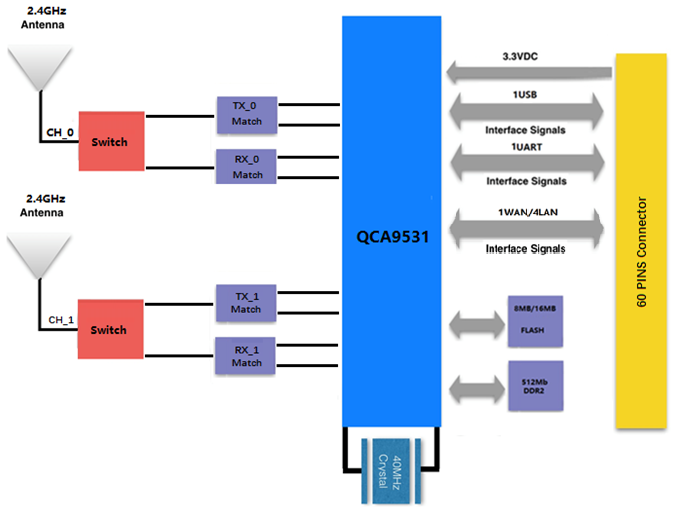

QCA9531路由模块SKW99应用框图

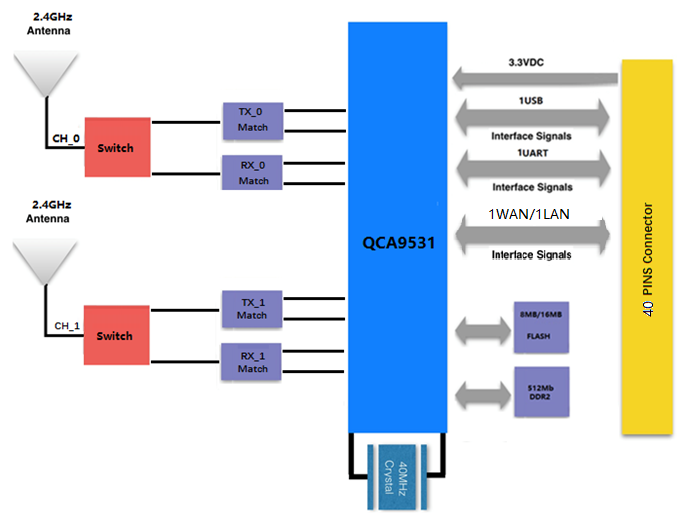

QCA9531路由模块SKW103应用框图

QCA9531路由模块SKW99/SKW103主要特征

卓越的无线性能：基于高通公司强大的AR9531路由芯片，我们的定制模组符合IEEE 802.11b/g/n标准，支持2T2R模式，提供高达300Mbps PHY数据速率的出色无线连接体验。

高速内存和存储：模组内置DDR2内存可达1024MB，以及可扩展至256MB的Flash内存，为高效运行和存储大量数据提供了充足空间。

多重接口：模组配备1个LAN接口和1个WAN接口，为您的网络连接提供灵活的选项。同时，支持USB 2.0从设备，兼容USB磁盘、USB 3G/4G加密狗和USB摄像头，为多种外设提供连接支持。

强大的安全性：提供多种安全性选项，包括WEP64/128、TKIP、AES、WPA、WPA2和WAPI，确保您的数据和网络通信始终安全可靠。

多种工作模式：支持AP/Client/Router多种工作模式，适用于不同场景和用途，为您的连接需求提供灵活性。

符合环保标准：我们的模组符合ROHS环保要求，致力于为环境保护出一份力。

严格认证：符合FCC/CE/IC/ROHS等权威认证标准，为您提供高质量和合规性保障。

紧凑设计： SKW99尺寸为48.0(长) × 25.7(宽) × 9.0(高)mm，SKW103尺寸为41.2(长) × 18.5(宽) × 9.0(高)mm的紧凑设计，为您的各种应用场景提供更多安装和部署选择。

QCA9531路由模块SKW99，SKW103现已批量供货，SKYLAB同时还提供多规格配套天线及Demo板， “模组+天线”的综合性物联网解决方案可大大降低客户终端开发的难度，提高开发效率、缩小投入成本。更多联发科MT7628，MT7688，高通，瑞昱方案串口wifi模块，无线路由wifi模块，USB接口wifi模块参数、选型及规格参数，可戳SKYLAB官网（www.skylab.com.cn）。
