室内+室外一体化定位方案_TD04

2017-10-23发布者:skylab2 浏览数:

        曾经有客户咨询说:你们SKYLAB室外定位有北斗,GPS,导航很容易;室内定位技术也有蓝牙beacon,但是这两种都只能局限于自己的领域,那有没有一种技术将这两种融合在一起呢?现在SKYLAB有了这样的室内+室外一体化定位方案_TD04



TD04技术

室外GPS/BDS定位

移动基站辅助定位

室内蓝牙定位

传感器省电设计

无线充电功能

室内定位加密设计

超薄设计



产品TD04主要包括以下部分:

     1.蓝牙4.0(含天线)   2. GPS/BDS(含天线)    3. GPRS(含天线)

4. 加速度传感器         5. SIM                6. 电源管理

7. 无线充电

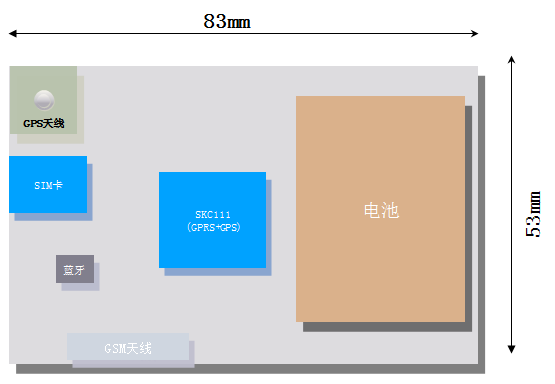

框架图





室内定位部分:

1. 在室内布置蓝牙BEACON VG02),在室内地图上标识每个蓝牙BEACONVG02)的位置。

2. TD04接收到多个蓝牙BEACONVG02)的广播信息,通过GPRS将多个蓝牙BEACONMAC地址、RSSI信息发送到后台服务器。

3. 后台服务器结合MAC地址、RSSI的信号强度、蓝牙BEACON在地图上的位置通过三角定位算法计算TD04在室内的位置。



室外定位部分:

1. TD04接收到室外卫星信号,将经纬度信息通过GPRS发送到后台服务器。

2. 后台服务器通过经纬度信息确定TD04的位置。

  3. TD04上的蓝牙模块接收到蓝牙BEACON信号时,通过蓝牙BEACON的信息进行定位,此时为了降低功耗,关闭GPS/BDS定位。当没有接收到蓝牙BEACON时,打开GPS/BDS定位。


关于TD04更详细信息,请咨询:0755-83408210。
