GPS模块有源天线和无源天线的区别(原理,图片,电路图)

2015-10-29发布者:skylab2 浏览数:
        近来,小编看到很多用户搜索GPS模块的有源天线和无源天线的区别。于是小编搜罗素材,终于从几个方面区别了有源天线和无源天线!(资料均来自互联网)
一:概念区分
        无源天线:它纯粹是一个金属体,是平常看到很普通的各种天线。
        有源天线:是在这普通的天线后加放大器,有放大器配套的电源,放大器用来提高灵敏度,降低信噪比。

二形状区分
        由于有源天线增加了放大器,增益较高,因此多数有源天线比无源天线体积、尺寸均大一些。重要的一点:另外外观上有源的一般表明了电压(VCC),无源的就没有。 我们公司的天线一体GPS模块天线都是有源天线,详情咨询0755-83408210!

三:图解分析区别
        外形上没有太大的区别,只是电路上有源的比无源的加了低噪放大和电源,一下是有源天线的电路标示

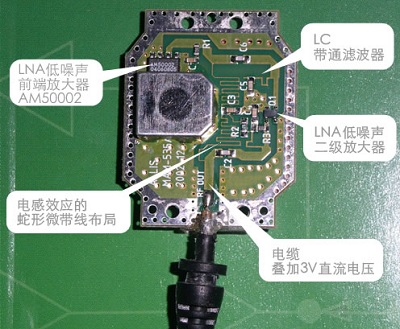

GPS模块有源天线标示图

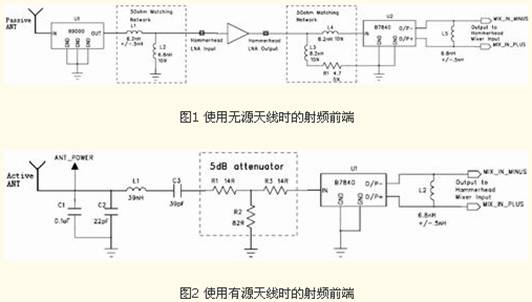

        电路图(射频前端的设计)


四:为什么要选用无源天线和有源天线
  无源GPS天线:使用无源GPS天线时,由于只有一个陶瓷片接收天空的卫星信号,直接连接到模块的RF-IN脚,这种联接方式结构简单,而且标准的25*25*4的陶瓷片成本低廉,技术成熟,占空体积小,适合于强调紧凑型空间GPS导航产品,蓝牙GPS,手机GPS及其他小型GPS消费类产品。

  这种天线的布局是从天线的引脚直达模块的RF-IN脚,这根导线需要进行50欧阻抗匹配,而且在天线附近不能有电磁干扰,对PCB的设计及整机的EMI设计要求较高,但如果设计得优良的无源天线GPS产品同样有非常好的表现效果,而且耗电方式省。

  有源GPS天线:通常对于设备或车载机而言,由于设备与GPS接收模块之前往往有距离,考虑到安装的便利性可能会有超过1米的距离,在这种情况下我们只能选择有源GPS天线,由于天线长度的信号衰减需要进行补偿,一般有两级低噪声放大器(LNA)进行天线前端信号放大,放大后的信号经电缆输出,电缆同步提供LNA所需要的直流电压。

  由于天线收到的信号在有源天线接受头内完成信号接受与天线放大,并且远离GPS设备或其他电器设备,干扰源最小,而且安装位置由于天线距离延长安装位置可以选择非常理想的环境,所以实际使用时往往感觉信号较强。
