WiFi 1×1和2x2的区别_SKYLAB WiFi模块

2019-08-14发布者:skylab2 浏览数:

最近有客户在做WiFi模块选型的时候问到这样一个问题,WiFi 1×1和2x2的区别。这里简单的做个小科普:

WiFi模块规格书上的1×1和2×2后面一般都是有跟着MIMO的。MIMO(Multiple-Input Multiple-Output)技术指在发射端和接收端分别使用多个发射天线和接收天线,使信号通过发射端与接收端的多个天线传送和接收,从而改善通信质量。

1×1是指1个输入in,1个输出out

2×2是指2个输入in,2个输出out,以此类推

SKYLAB不仅有1×1MIMO,2x2MIMO,更有3x3MIMO,4x4MIMO的WiFi模块。

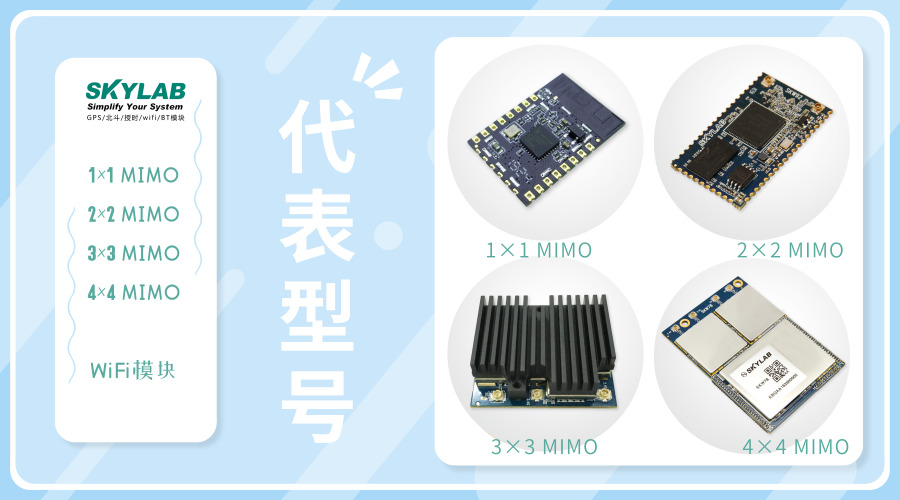

SKYLAB WiFi模块

WiFi 1×1和2x2的区别更多的体现在传输速率上:

1)802.11n的2.4G,频宽设定为40Mhz时,那么1条空间流就是1x1MIMO=150m; 以此类推2x2MIMO=300m; 3x3MIMO=450m,当频宽设为20Mhz时,以上速率降一半。

2)802.11ac,它只有5G频段,当信道设置149以上,频宽设为80Mhz时,1条空间流就是1x1MIMO=433m; 以此类推2x2MIMO=867m; 3x3MIMO=1300m。

支持1×1MIMO的WiFi模块:SKW71/SKW72/SKW92B/SKW95/WU106/WG209/WG211/WG217/WG219/WG223/LCS6260

支持2×2MIMO的WiFi模块:SKW73/SKW75/SKW77/SKW92A/SKW97/SKW99

支持3×3MIMO的WiFi模块:SKW93A(2.4GHz 2×2MIMO/5GHz 1×1MIMO)

支持4×4MIMO的WiFi模块:SKW78(2.4GHz 2×2MIMO/5GHz 2×2MIMO)

      上述WiFi模块均已批量供货,选型请移步:SKYLAB主推WiFi模块型号_WiFi模块选型表,索样请拨0755-83408210或撩网站右侧QQ
