双频GPS模块SKG122S带您了解L1+L5双频GPS定位的优势

2021-03-24发布者:skylab2 浏览数:

为了满足物联网行业用户定位导航授时性能的更高要求,SKYLAB GNSS研发团队研发推出了支持L1+L5双频GPS模块:SKG122S和支持IRNSS定位的SKG122Y,定位精度高达1米。本篇SKYLAB小编就以双频GPS模块SKG122S为切入点,带您了解L1+L5双频GPS定位的优势。

 双频GPS模块SKG122S


SKG122S是一款工业级标准的高性能、多系统双频(L1+L5)导航定位模块,模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS,A-GPS,同时跟踪卫星数量高达40颗,且支持单北斗三代(上电默认进入北斗三代,不搜索北斗二代卫星,有效缩短搜星时长),具有强抗干扰性和抗多径效应,双频多模的模块特性使SKG122S定位更快,精度更高,产品性能更可靠。
双频GPS模块
SKG122S参数特性:

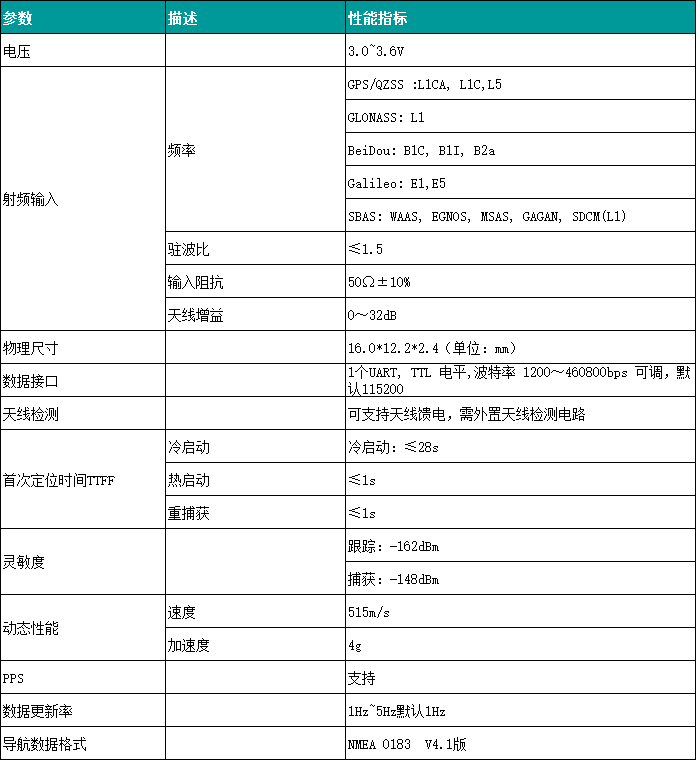

SKG122S参数


支持频段:GPS/QZSS :L1CA, L1C,L5 GLONASS: L1 BeiDou: B1I,B2a,B1C(默认关闭) GALILEO: E1,E5 SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1) L1 频点:1575.42,支持 L1 /E1/B1C/L1,及附近频点:B1/B1I L5 频点:1176.42,支持:L5/B2a/L5,及附近频点:E5

同时跟踪卫星数量达40颗

支持单北斗三号

极快的TTFF: 冷启动小于28s;热启动小于1s

I2C/SPI接口,可工作在Maste/Slave模式

USB接口:支持USB2.0,最高速率12Mbps,支持Win10,Android,Linux

授时精度:20ns

支持A-GPS

工业级标准

超小尺寸: 16.0x12.2x2.4mm

符合RoHS, FCC, CE标准

GPS的L1、L5频段

GPS信号最初民用的只有L1 C/A,为了满足用户定位导航授时性能的更高要求,美国于1998年宣布对GPS进行现代化,包括增加第二民用信号L2C和增加第三民用信号L5等。根据L5 ICD文件IS- -GPS-705E,GPS空间星座中的BIOCK IIF、BL .OCKIII和未来其他卫星会播发L5射频信号。L5采用的是与L1、L2不同的工作频段,几种常见GNSS信号的工作频段如图所示。

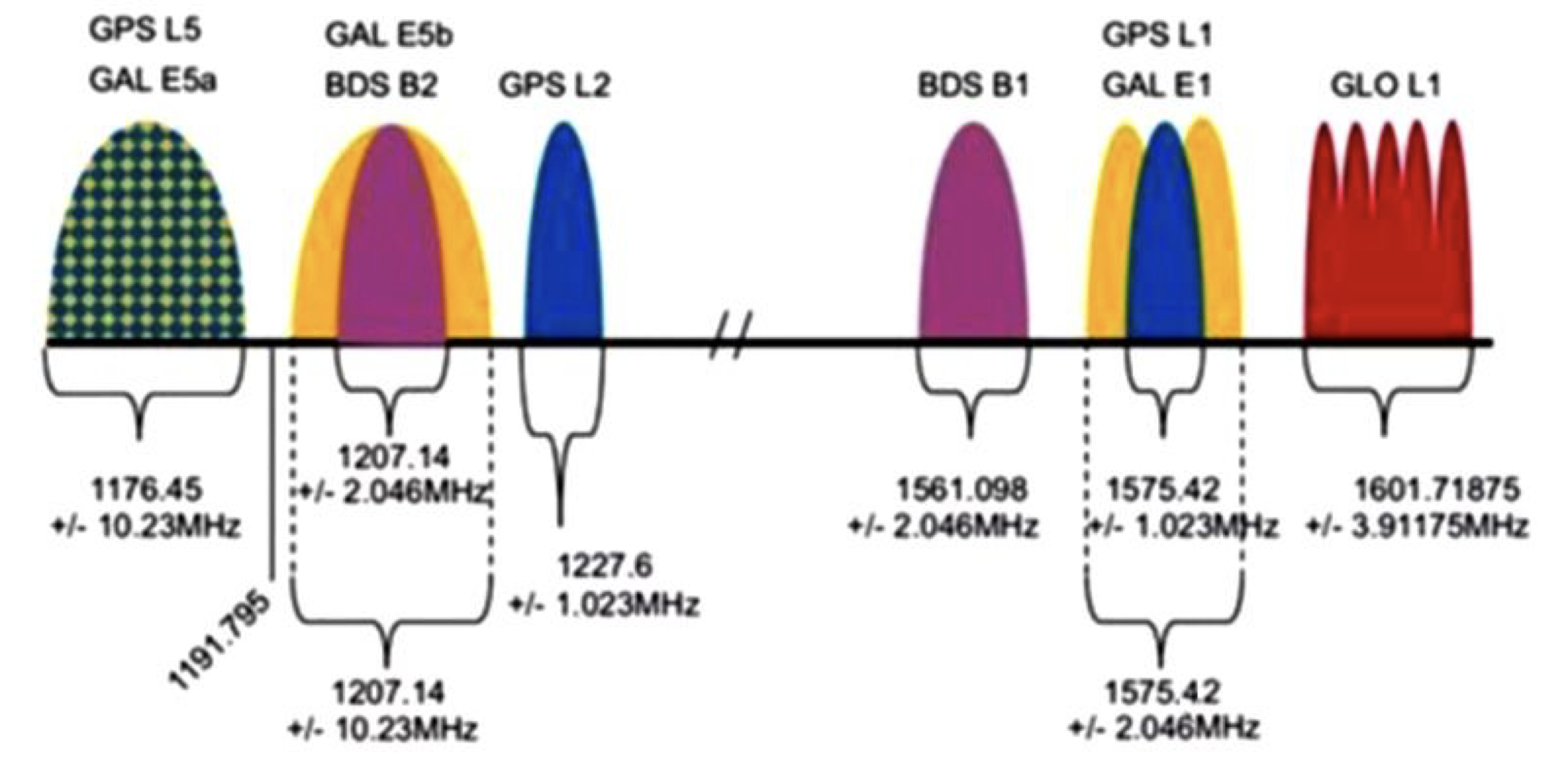

 常见GNSS信号的工作频段

L1+L5双频GPS定位的优势

GPS L5信号从设计之初就是来解决L1C/A存在的问题的,因此其相对于L1 C/A具有先天的技术优势。

1、L5信号能够对抗多径效应。L1的载频为1575.42MHz,而L 5的载频为1176.45MHz,L5的波长更长,自由空间衰减更小,因此同样条件下信号达到地面的功率更高。同样条件下,L5信号比L1信号的功率高6dB也就是4倍左右。L1C/A码的码长为1023 bit,码元速率为1.023MHz; L 5的码长为10230 bit,码元速率为10.23MHz。码元周期和码元速率都提高到十倍后,更能对抗由多径效应引起的频率选择性衰落。从单颗卫星测距误差的角度来看,L5的测距精度可达30米,而L1C/A仅为300米。因此,L5可以提高位置解算的精度。

2、L5信号导航电文误码纠错能力增强。 在导航电文的传输中,L 5保持了与L1C/A码相同的子帧结构,但对其进行了1/2比率的前向纠错卷积编码(FEC),因此L5信号具有导航电文纠错能力,可提高在低功率环境下定位速度。

3、 L5信号具有更强的抗干扰能力。L 5采用了纽曼-哈弗曼编码(Neuman-Hoffman码,N-H码),信号的自相关特性强。这种编码方式可以提高接收机抗窄带干扰能力,改善数据的位同步(从接收机找到数据比特的边缘)。

4、双频GPS定位技术能够有效消除电离层误差。L5信号采用数据和导频双通道,其导频通道没有180模糊性,从而改善了载波恢复能力, 可实现瞬时载波模糊性解。另外,电离层延迟会使接收设备产生定位误差,支持L1、L5双频的接收机可以用两种频率的观测值加以组合来进行电离层延迟修正。从理论上,L1、L5双频比单独的L1 C/A信号有诸多优势,对于支持L1和L 5双频的终端,其理论定位性能应优于L1单频。

  双频定位模块SKG122S 双频定位模块SKG122Y

目前SKYLAB双频GPS定位模块SKG122S和SKG122Y均已批量供货,且配置有Demo板方便测试,要提醒各位的是,双频定位模块在测试的时候需要配置双频定位天线哦!有双频高精度定位需求的工程师们可以直拨0755-83408210索样测试。
