BLE低功耗蓝牙模块选型要点之天线、屏蔽盖

2021-04-28发布者:skylab2 浏览数:

得益于蓝牙技术在物联网市场的广泛应用,越来越多的智能终端设备考虑用BLE蓝牙模块来实现数据采集,数据传输及智能控制。BLE低功耗蓝牙模块选型需要注意的参数在之前有专门写文章介绍过,本篇SKYLAB小编就带大家来了解一下蓝牙模块选型时经常被问到的天线和屏蔽盖问题。

首先来了解一下BLE低功耗蓝牙模块的天线和屏蔽盖;

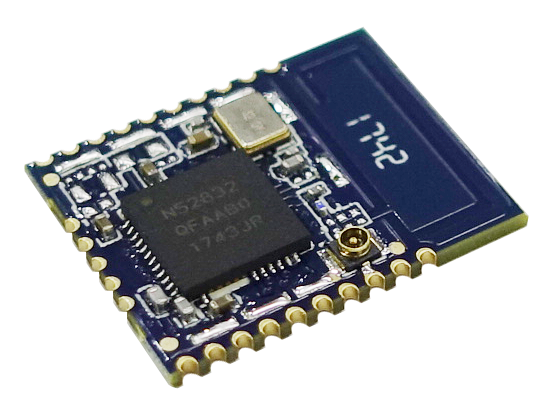

PCB板载天线蓝牙模块  IPEX外接天线蓝牙模块

SKYLAB研发推出的BLE低功耗蓝牙模块天线类型有两种,IPEX外接天线和PCB板载天线。

IPEX外接天线模块上是一个IPEX座子,需要外接蓝牙天线,它的优点是:信号的方向指向性好,效率高,抗干扰能力强,能远离主板上的干扰,而且不用过多的进行调试匹配,作为终端厂家,只需要外面接一个IPEX的天线即可;

PCB板载天线它的优点是:成本低,不需要单独组装天线,不易触碰损坏且组装方便

屏蔽盖:顾名思义,用来屏蔽电子信号的工具。蓝牙模块为射频模块,屏蔽盖作用就是屏蔽外界电磁波对内部电路的影响和内部产生的电磁波向外辐射;

天线选择要点:BLE蓝牙模块本身是近距离数据传输蓝牙模块,当使用环境无金属覆盖和其他影响时,PCB板载天线的蓝牙模块就能满足需求;当实际应用中对数据传输有一定要求,且有金属覆盖环境,就需要IPEX外接天线来提高模块数据传输性能;

屏蔽盖选择要点:BLE蓝牙模块本身是射频模块,工作状态会接收和发射信号,如果PCB板环境存在干扰,想屏蔽信号干扰则选择带屏蔽盖蓝牙模块;如果PCB板环境干扰不会对蓝牙模块的工作产生影响,则可以选择不带屏蔽盖的蓝牙模块。

 BLE4.2/5.0蓝牙模块

综上就是SKYLAB小编整理的有关蓝牙模块天线和屏蔽盖的选型建议。SKYLAB研发推出的BLE低功耗蓝牙模块根据蓝牙版本分为4.2蓝牙模块和5.0蓝牙模块;根据天线版本分为IPEX外接天线蓝牙模块和PCB天线蓝牙模块;根据屏蔽盖的有无分为带屏蔽盖蓝牙模块和不带屏蔽盖蓝牙模块。了解了型号划分后,下次要做蓝牙模块的选型时就可以迅速锁定蓝牙模块型号了。
