无线通信中串口蓝牙模块的主要功能是取代串口线,为方便工程师更快的完成基于BLE4.2蓝牙模块SKB376的方案设计及测试,本篇SKYLAB小编为大家详细介绍一下国产蓝牙模块SKB376引脚及接口说明。

 蓝牙模块SKB376

蓝牙模块SKB376引脚说明

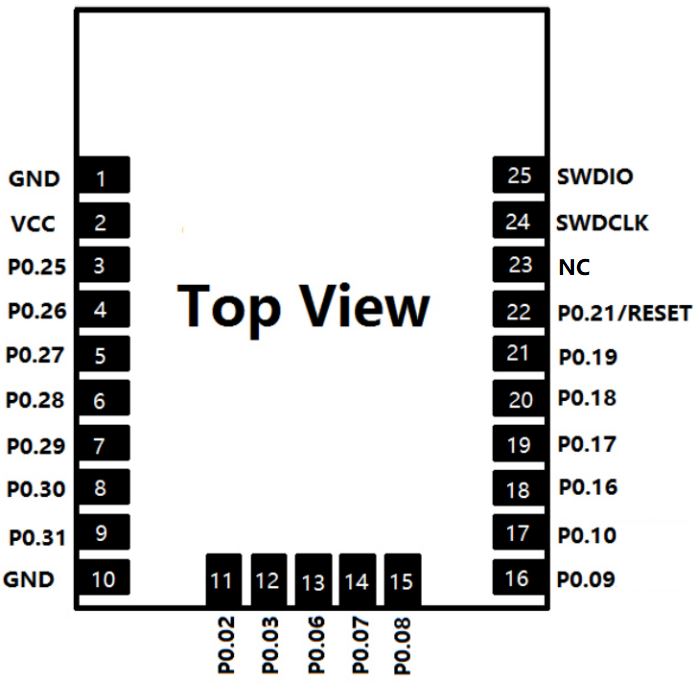

 蓝牙模块SKB376引脚图

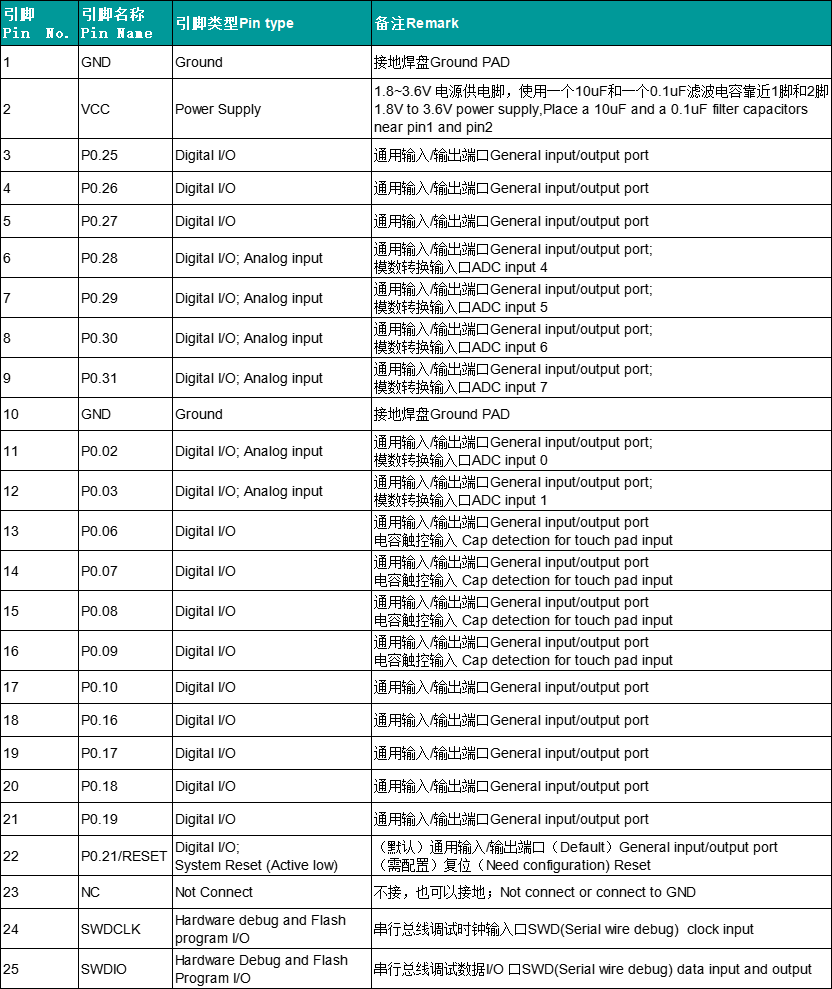

蓝牙模块SKB376引脚说明

蓝牙模块SKB376接口说明

1、数字输入输出引脚:SKB376共有19个GPIO和2个SWD调试端口(SWDCLK, SWDIO)。 在SYD8811上电启动时,SWDCLK和 SWDIO管脚务必设置为低电平(内部有10k电阻拉低),在开机后,SWDCLK和SWDIO可以配置为输出管脚(不推荐使用,拉高时10k电阻上有漏电流)。I/O口可以作为以下用途:

1) 数字输入输出

2) 输出驱动能力

3) 内部上下拉电阻

4) 所有 pin 脚均支持高低电平唤醒

5) 所有 pin 脚均支持外部中断

6) 所有 pin 脚均可配置为串口

7) 所有 pin 脚均支持 PWM 输出信号(最多 4 路低速 32.768kHz+6 路高速 32MHz)

8) 共有 6 路特定管脚可以作为 ADC 输入

2、两线双向通信接口(兼容 I2C):针对芯片间两线双向通信,SKB376 集成了两组 I2C 接口(I2C_0, I2C_1)。I2C 支持宽范围的数据率,可通过寄存器配置为 31.25kHz 到 1000kHz 之间的数据率。支持多种读模式:当前读取,随机读取,以及顺序读取。写模式支持字节和页写入。

3、程序烧录口:SKB376 有两个烧录管脚,分别是 SWDCLK 和 SWDIO。这个双线串行调试接口提供了一个调试访问接口(DAP),为程序代码的非侵入性调试提供了一个灵活而强大的机制,可以支持断点调试和步进调试。

4、串行外围接口:SKB376 同时为 SPI 接口提供了两组配置。一组是 4 线 SPI:CSN (chip select), SCLK (clock), SDI (MOSI data)和 SDO (MISO data),另外一组是 2 线或 3 线 SPI 接口:CSN (chip select) – optional, SCLK (clock), SDIO(bi-directional Data). 这两组配置仅支持 master 操作,不支持 slave 操作。

5、通用串行异步通信 UART:SKB376 集成了两组 UART 接口(UART0, UART1)。 其中 UART0 拥有 CTS/RTS 和 flow contro(l UART1 没有)。采用 8-y-1 标准数据帧格式,即 8 位(8)数据位 ,有奇偶校验位,1(1)停止位。

6、模数转换 (ADC):SKB376 集成了 10 位低功耗通用模数转换器(GPADC),GPADC 采样率为 1MHz。通过切换 GPADC 输入到不同的 GPIO,该 GPADC 可以最大支持 7 通道,其中一通道被用于分压检测电池电压(VBAT),其余 6 通道可通过配置以检测 GPIO 电压。为了达到更高的精度,GPADC 内部的参考电压在芯片出厂时已经完成校准(需从 eFuse 中读出),从而可以广泛用于电源监测、温度侦测、模拟信号采样等应用。

7、电容触控:SKB376 集成了电容触控功能,当手指放置在触控 PAD 上,电容触控单元将检测到电容变化, 支持睡眠模式下电容触控唤醒

8、脉宽调制 PWM:SKB376 集成了 4 路低速 PWM(32.768kHz)和 6 路高速 PWM(最高 32MHz)。低速 PWM 可以通过单独的寄存器来控制不同的 PWM 发生器,并通过数据选择器(MUX)输出到 3 个不同的 GPIO。最小的正或负 PWM 宽度为 1/32ms(步长),1~255 步的设置范围可实现灵活的应用。 可以通过预先设定好 PMW 脉宽占比的 PMW信号来控制 Buzzer 或者 LED 调光等效果。

9、ISO-7816-3:SKB376 集成了一个智能卡控制器,支持 3 种异步智能卡。采用 ISO 7816-3 接口,能够激活、失活、冷/热重启、ATR 配对和数据交换。

10、红外发射和接收:SKB376 集成红外发射和接收单元,红外生成器提供了灵活的方式以发射任意用于遥控的红外编码,拥有高效的消息队列,用户可以采用少量字节描述特定红外指令的波形。

更多国产蓝牙模块SKB376产品参数特性及应用可直接戳产品图片,进入产品页面,这款国产方案的低成本串口BLE4.2蓝牙模块SKB376现已批量出货,SKYLAB官网及阿里店铺已上线,欢迎有物联网串口蓝牙模块需求的厂商们咨询,咨询电话:0755-83408210
