无线路由AP/Router WiFi模块SKW92/SKW77/SKW78的网页配置说明

2021-12-10发布者:天工测控 浏览数:

        SKYLAB基于MTK方案研发推出的无线路由AP/Router WiFi模块支持AP/Bridge/Repeater/Gateway/AP Client/3G/4G Router模式,可做无线路由,无线中继,视频传输,网关等应用。在测试这些性能之前,需要进行网页配置,本篇SKYLAB小编就来带大家了解一下无线路由AP/Router WiFi模块SKW92/SKW77/SKW78的网页配置说明。PS:鉴于SKW92/SKW77/SKW78都是基于MTK平台的,因此网页配置说明可以通用,部分特殊应用可戳SKYLAB网站客服提供对应型号的网页配置说明。
61dd33db65b04.jpg 61dd33e2b65b6.jpg 61dd33e90f378.jpg

以SKW77为例,在SKW77规格书找到模块系统框图、PIN脚图及各个PIN脚的描述定义;之后,熟悉一下EVB测试板的布局及功能,并将 SKW77装在 SKW77_EVB 板上,如下图;

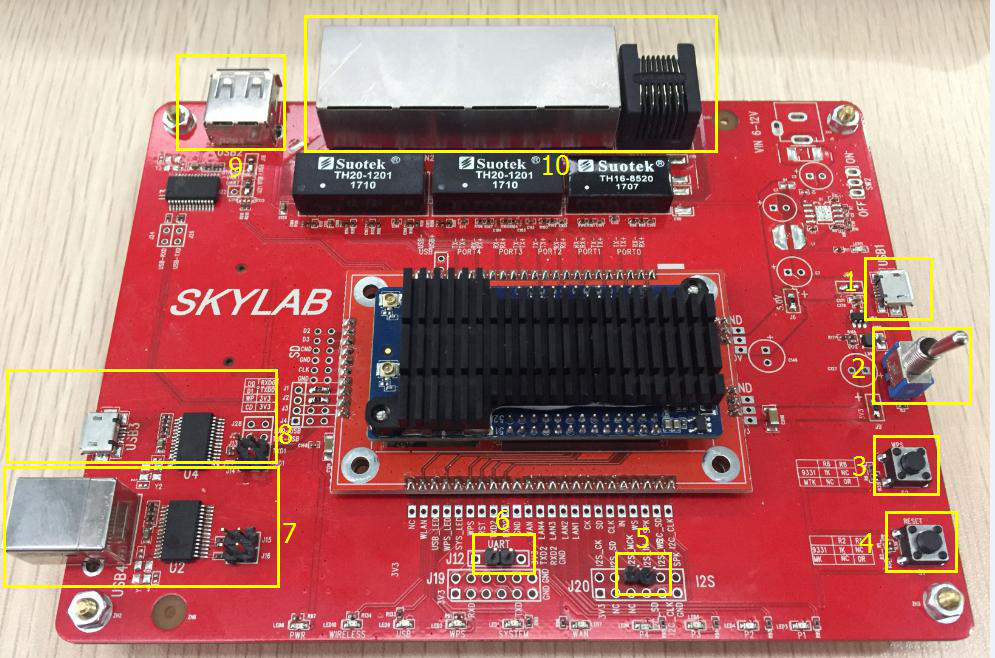

EVB测试板的布局及功能:

1、MicroUSB 电源插座。外部电源供电要求:5V,2A。

2、SKW77 模块电源开关。

3、WPS 功能键。(长按 8 秒,恢复出厂设置)

4、RESET 键。

5、UART Serial Data

6、UART for Debug

7、USB 转 UART(默认为 UART for Debug)

8 、USB 转 UART(可飞线到 5 作为 UART Serial Data 调试口)

9、USB 接口。可外接 U 盘,摄像头。

10、网络接口。从右往左数,网口设置有以下两种排列:WAN 口,LAN 口,LAN 口(剩余的两口没有接线,是兼容设计)

注意事项:(1)外部电源电压不能超过 5.3V。

页面登录:

1、有线登陆



1)用网线连接 SKW77 的网络接口(WAN 口和 LAN 口均可),另一头接入 PC 端的网口;

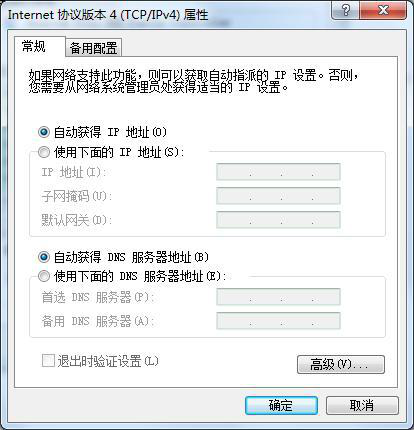

2)IP 地址设置为自动获得即可;

3)打开浏览器,输入 10.10.10.254;

4)输入用户名 admin 密码 admin,即可登陆设置界面;

2、无线登陆

1)打开 pc 机无线网络,点击“查看可有的无线网络”。

2)在无线网络列表里面选择名为 MT7620_AP(此无线 SSID 也有可能是其他名称)的 SSID 网络;

3)连接之后,在浏览器中输入 10.10.10.254 打开即可;

4)输入用户名 admin 密码 admin 即可进入设置界面。

运作模式设置:



登陆页面之后,可以对WiFi模块SKW77的运作模式(工作模式)进行设置,可以设置为Gateway 模式、AP Client 模式等基本操作,具体的操作方式如下:

1  Gateway 模式:

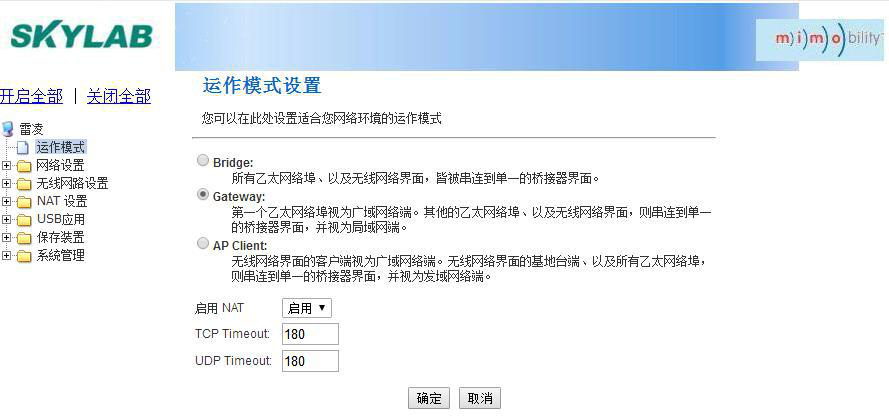

1)在模式设置中选择 Gateway,然后点击确定;

2)网络设置中选取“广域网络”;


3“广域连接模式”中选取连接至广域网络的方式有 ADSL、L2TP、PPTP、3G几种方式,在此重点介绍一下 3G 模式;

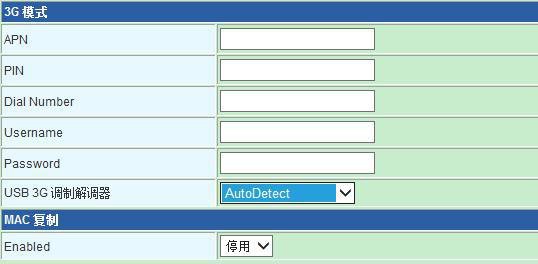

通过 3G 网卡连接外网:

SKW77 模块支持 3G 路由上网功能,将 3G 网卡插入模块的 3G 接口,在页面设置完成即可连接广域网;


在上述表中填入运营商提供的相应 APN、PIN、Dial Number 等,另外 USB 3G 网卡支持的型号如下所示,暂时只支持以下型号,若有其他型号需要支持,请联系我司提供技术支持;



4)无线网络设置

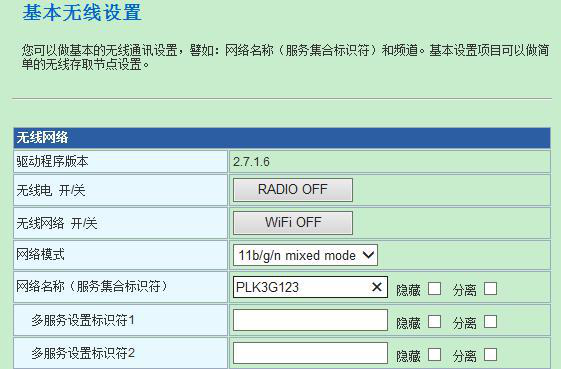

无线网络设置中选择“基本设置”;



在右边具体设置中选择设置网络模式、网络名称(SSID);


然后单击“确定”即可完成 Gateway 配置。

2  AP Client 模式

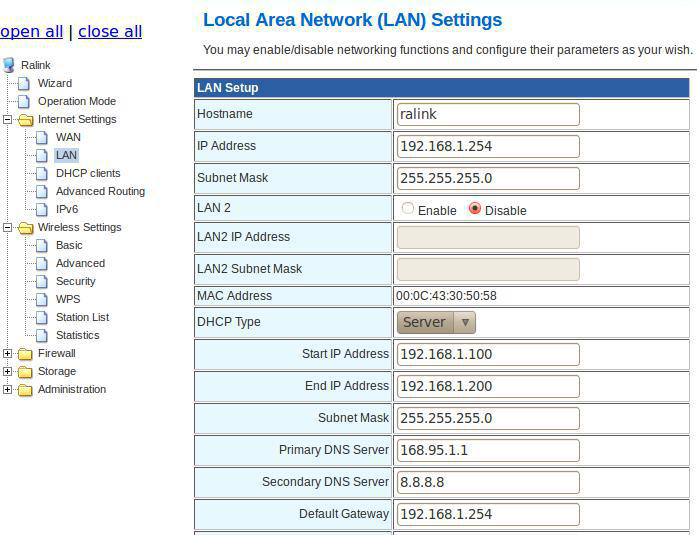

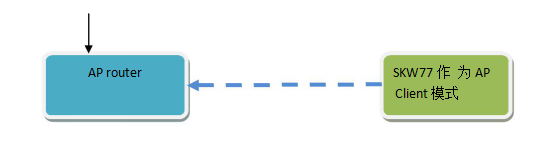

1)首先设置 AP router 和 SKW77 的 IP 地址。



假设外部 AP router 使用默认的 IP 地址,如 192.168.1.1;

2 SKW77 使用自己设置的一个 IP 段,如 192.168.2.254;

3 为了防止 AP router 跟 SKW77 的 IP 段一样造成冲突。同时还可以用来验证一点,就是 AP Client 模式下,终端设备的 IP 地址,是由哪个路由器来分配 IP 地址的。

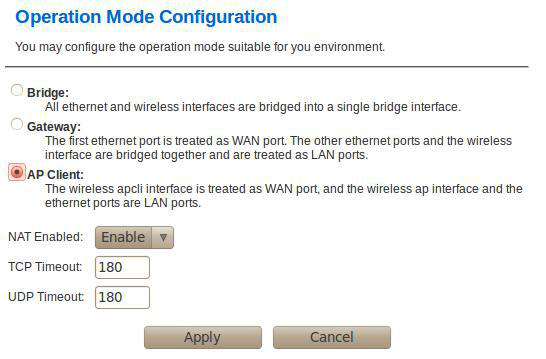

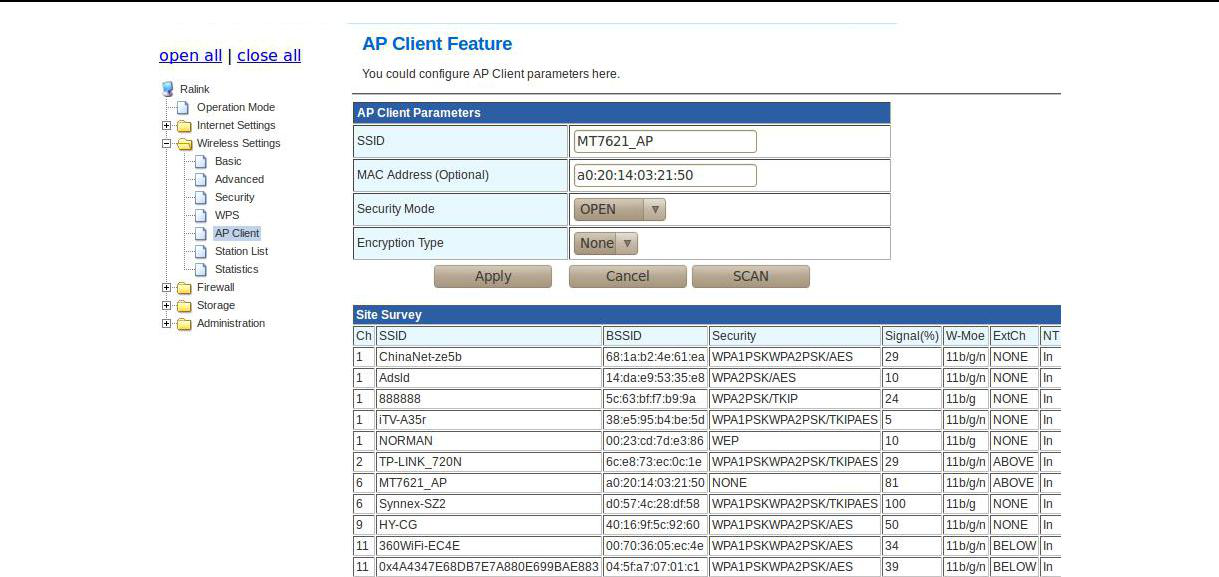

2)设置为 AP Client 模式


3)设置 AP Client 连接到广域网

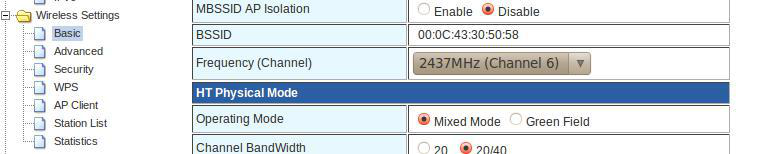

4)无线基本设置


注意:AP Router 和 AP client 要设置为相同信道。

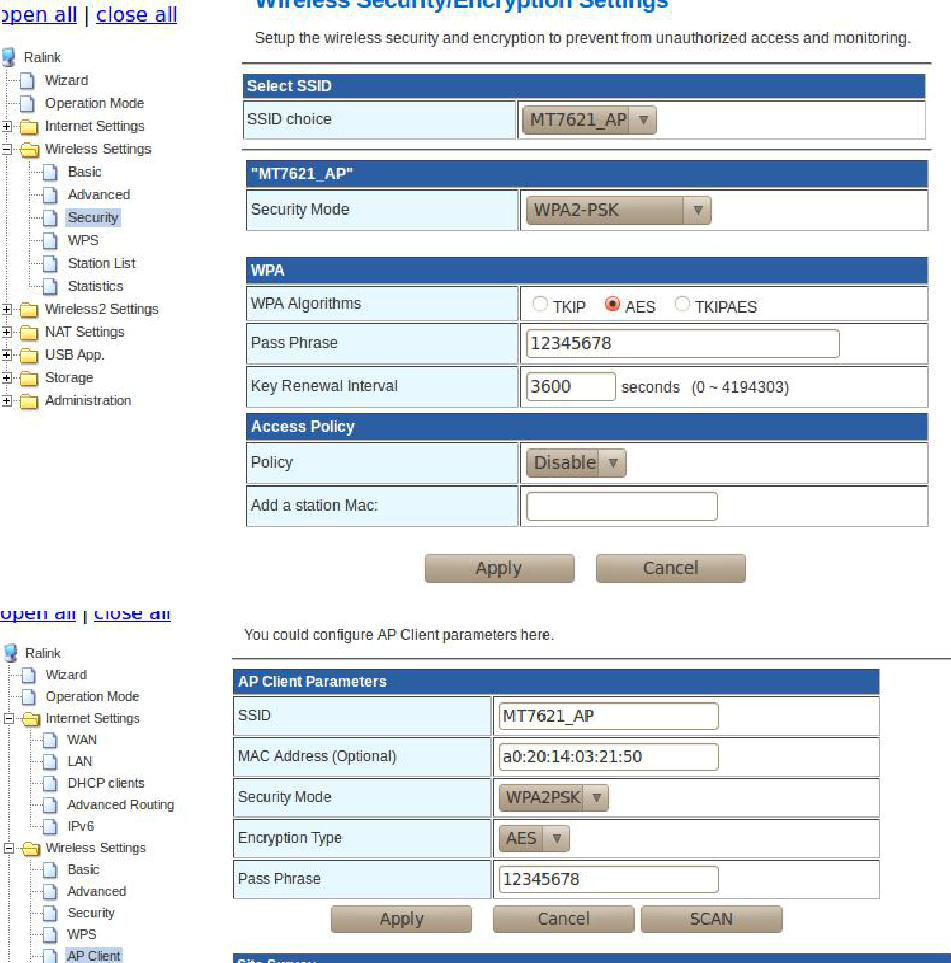

5)设置密码及加密方式

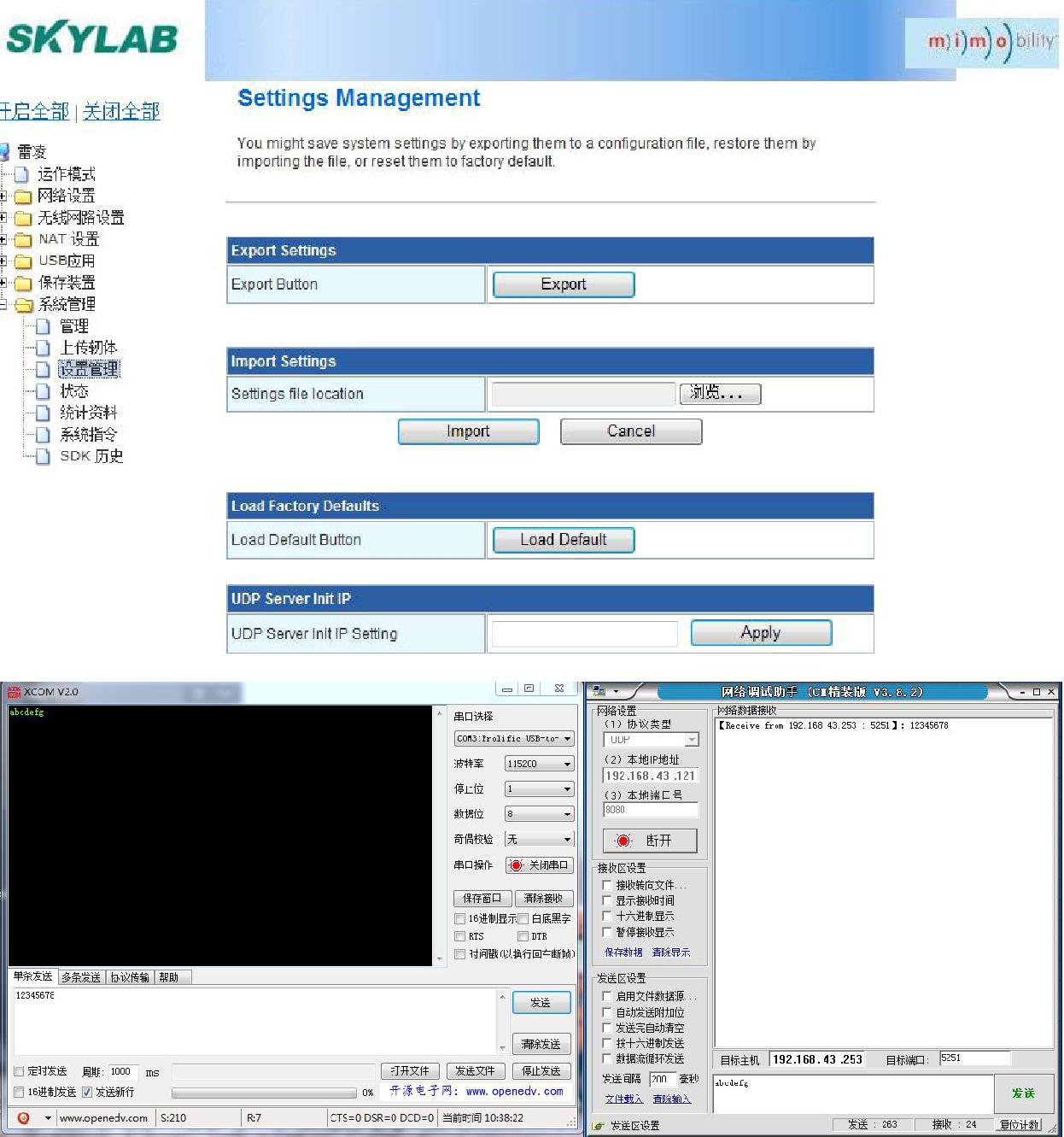

        6UDP 透传


在 UDP Server Init IP 中填入目标的 IP 地址。默认端口号为 3333(或者 5251)


以上即SKYLAB WiFi模块SKW92/SKW77/SKW78的网页配置说明。SKW92A、SKW92B、SKW77、SKW78均已批量供货,货源充足,支持申请模块及Demo板测试,我们有完整推广资料及专业技术支持,可协助完成无线路由、无线中继、视频传输等方案设计及WiFi模块选型测试。详询网站(www.skylab.com.cn)右侧客服QQ或直拨0755-83408210
