关注SKYLAB的物联网工程师们应该有发现，Q1季度的SKYLAB陆续推出了多款高性能无线模块产品。基于物联网应用对高速率串口WiFi模块需求的增长，SKYLAB现研发推出一款高达86Mbps的WiFi6+蓝牙5.1二合一组合模块_WG236。

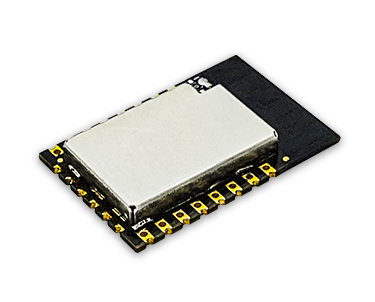

WG236是一款低功耗蓝牙BLE5.1和Wi-Fi 802.11b/ g/ n/ ax的模块。模块主芯片集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源，可以支持AP和STA双角色连接，并同时支持BLE低功耗蓝牙连接。运行速度最高可到240 MHz 的MCU 以及内置的512KB RAM，可以使得芯片支持云连接。

WG236拥有丰富的外设，如PWM、I2C、UART、SPI。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式，以支持电机和灯带驱动。

WG236是一款外形小巧，支持协议802.11 b/ g/ n/ ax 的单流板载低功耗应用处理器的WIFI模块。它是一个低成本串行WIFI模块，支持UART-WIFI－以太网数据传输。

高达86Mbps的WiFi6+蓝牙5.1二合一组合模块WG236参数特性：

硬件特性/Hardware Features
模块/Module	WG236
天线类型/Antenna type	PCB Antenna or IPEX Connector
电压/Voltage	3.3V+/-10%
尺寸/Dimensions(L×W×H)	24.0mm16.0mm2.4mm
其他/Others
环境/environment	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
2.4GHz WIFI 特性/2.4GHz WIFI Features
无线标准/Wireless standards	IEEE 802.11 b/g/n
频率范围/Frequency range	2.412-2.484GHz
传输速率/Data rates	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
	IEEE 802.11ax Standard Mode: 86Mbps @ HT20(MCS7)
2.4G 接收灵敏度/ 2.4G Receive sensitivity	IEEE 802.11b: -85dBm@ 8% PER
	IEEE 802.11g: -76dBm@10% PER
	IEEE 802.11n: -73dBm@10% PER(MCS7)
	IEEE 802.11ax: -73dBm@10% PER(MCS7)
无线安全/Wireless security	Support of WEP, WPA, WPA2, WPA3 (Personal and Enterprise modes)
发射功率±2dBm/ Wireless transmit power with ±2dBm tolerance	IEEE 802.11b: 17dBm IEEE 802.11g: 14dBm
	IEEE 802.11n: 12-14dBm@HT20 MCS7
	IEEE 802.11ax: 12-14dBm@HT20 MCS7
工作模式/ Work mode	Soft AP/ Station

特性

蓝牙和Wi-Fi 共享天线和收发电路

支持BLE和BT多设备连接

802.11ax (2.4 GHz) 高达86Mbps

支持STA/ AP

支持 WEP、WPA、WPA2、WPA3（个人和企业模式）

符合ROHS 环保要求

符合FCC,CE,TELEC,SRRC 认证标准

高速率WiFi6+蓝牙5.1二合一组合模块WG236的应用场景与SKYLAB的WiFi模块、蓝牙模块、WiFi+蓝牙组合模块的应用场景类似，可满足网络消费设备、计量、楼宇自动化、家庭自动化、智能家居网关、智能照明、智能插头和灯、婴儿监视器、传感器网络、工业控制等产品方案中的数据采集、数据透传及智能控制应用。

上文提到的支持数据采集、数据透传及智能控制的WiFi6+蓝牙5.1二合一组合模块WG236已小批试样，支持申请样品，有配套的开发板可供用户测试，想了解更多适用于物联网应用场景的WiFi模块、WiFi+蓝牙组合模块的工程师们可戳SKYLAB官网（www.skylab.com.cn）下载模块规格书，了解模块参数特性。
