无线图传方案_SKYLAB远距离图传WiFi模块SKW77

2022-06-08发布者:天工测控 浏览数:

基于WiFi模块无线图传,无线视频传输,无线视频中继拥有无可匹敌的免布线,移动方便,安装简单,节省人力物力的优势。本篇SKYLAB小编为对传输距离有要求的工程师们介绍一款饱受市场肯定的无人机远距离图传,远距离无线传输的大功率WiFi模块——SKW77。

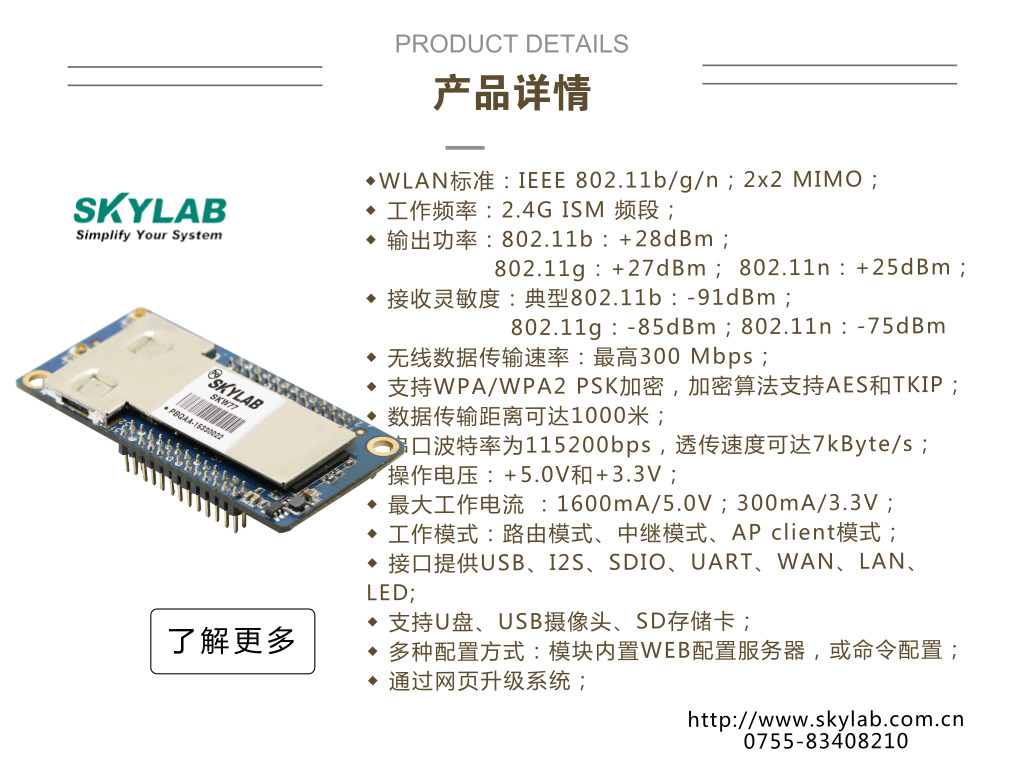

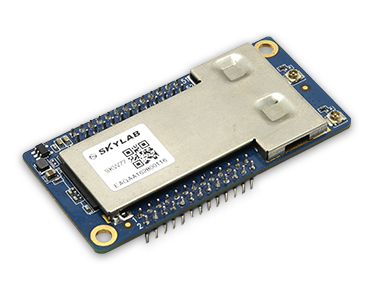

SKW77是SKYLAB基于联发科MTK7620A方案研发推出的双发双收2.4GHz单频大功率路由WiFi模块,内部集成了双路PA和LNA,每路发射输出功率可达+28dBm以上,最高速率可达300Mbps,模块采用52pin双排插针方式,外部需提供+5.0V和+3.3V两路电源,分别给外置PA和主系统供电。模块自带操作系统,可以使用网页配置以达到方便快捷的联网工作,支持通过网页升级系统。

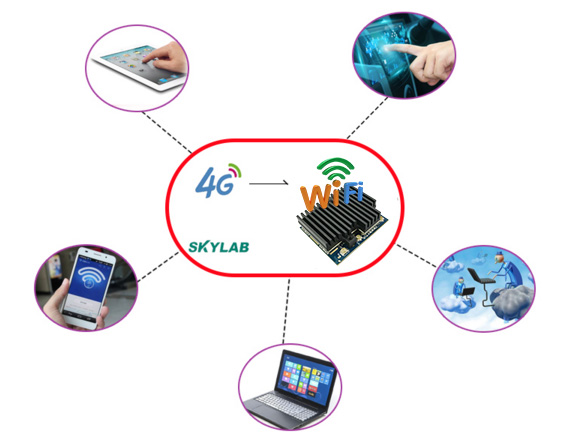

接口部分,WiFi模块SKW77支持USB、I2S、UART、SDIO、WAN、LAN、LED。外置设备支持USB从设备,如U盘、USB摄像头等;支持SD存储卡;支持I2S设备;支持1WAN口和2LAN口。 通过USB口也可以和4G模块连接,进行4G转WiFi!

应用部分,基于SKW77的无线图传方案能够在远距离范围内实现实时图片传输和最高30帧率的无线视频传输,满足了不同距离需要的需求,也覆盖了不同规模的企业。具有传输距离远、可组网、抗干扰性强、超高灵敏度的特点。特别适用于远距离,高速率的场合,比如无人机,安防监控,智慧建筑,智慧农业,机器人等。


大功率无人机WiFi模块——SKW77是SKYLAB远距离无线传输的自研优势产品,应用成熟,技术支持部分能提供专业建议;长期现货库存,交期有保障;自有研发团队,支持二次开发。SKW77索样咨询可戳SKYLAB网站右侧客服QQ或企业微信,索样测试可直接访问SKYLAB阿里店铺,有配套Demo板及使用指导说明书可供测试开发。
