串口WiFi+蓝牙组合模块LCS2028单透传模式怎么实现_SKYLAB

2022-07-15发布者:天工测控 浏览数:

在物联网智能家居、智能照明、智能楼宇、智慧工厂、智能制造等领域的数据透传、智能控制应用中,支持UART串口通信的低功耗WiFi+蓝牙组合模块应用极为广泛,SKYLAB基于国产芯片推出的支持串口透传、小尺寸、低功耗、高性能和高性价比的串口WiFi+蓝牙组合模块LCS2028。本篇是SKYLAB小编整理的LCS2028使用指导之LCS2028与服务器的数据收发功能,希望能够帮助新手工程师更快的完成LCS2028模块性能测试。


LCS2028接线


1、首先通过USB-TTL串口线将焊接好LCS2028模块的开发板连接至电脑。

2、打开串口调试助手,选择正确的端口号与串口波特率。

3、通过串口调试助手发送以下指令对WiFi+蓝牙组合模块工作是否正常以及配置模块LCS2028。


LCS2028使用指导


1、通过AT指令查询LCS2028工作状态

AT+CWMODE?(0:未开启,1:Station模式,2:SoftAP模式) ,

            AT+CWMODE?

      返回

            +CWMODE:0

            OK

2、开启路由器

    路由器SSID名为:ZZZ,Password为12345678。

3、连接命名为ZZZ的路由器

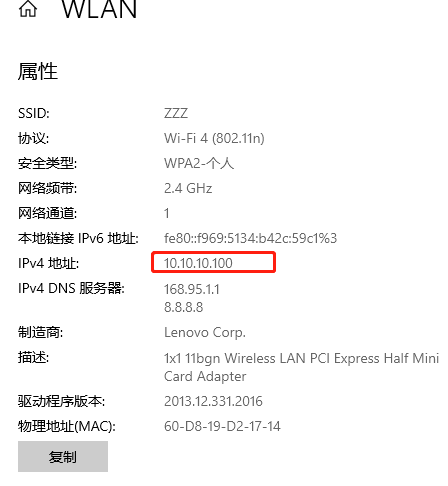

    电脑连接上ZZZ的无线热点,会分配到一个IP地址:10.10.10.100。


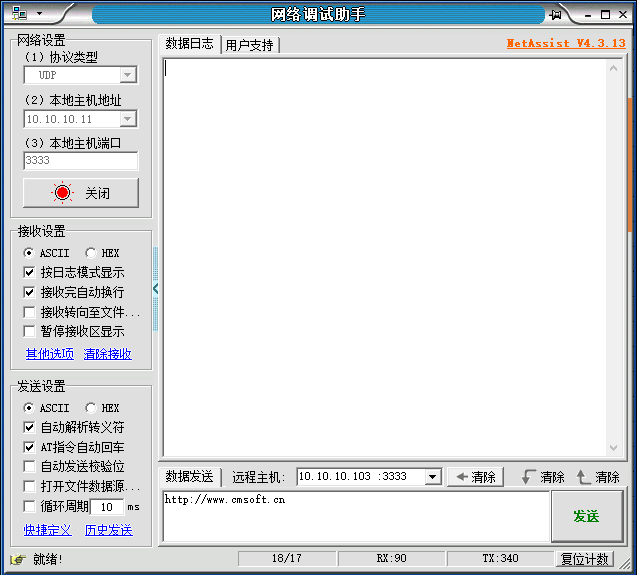

4、构建一个TCP Server

    开启网络调试助手,构建一个TCP Server,输入10.10.10.100,自定义端口号:3344。


5、模块连接路由器热点

    LCS2028模块连接路由器热点:

        AT+CWJAP=<ssid>,<pwd>

        AT+CWJAP="ZZZ","12345678"

    返回

        OK

        WIFI CONNECTING

        WIFI CONNECTED

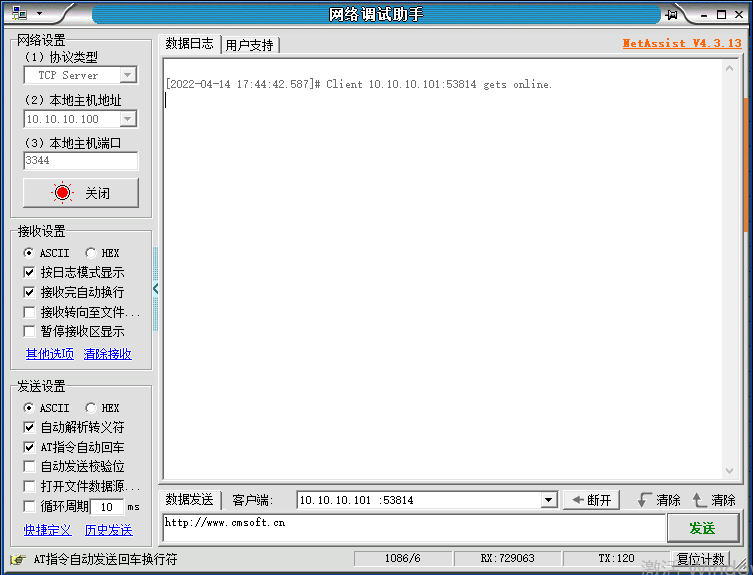

6、建立TCP Client连接

    AT+ATCPC=<IP>,<PORT>

    AT+ATCPC="10.10.10.100",3344

返回

    1,CONNECT

建立TCP Client连接.png

7、设置单透传模式

    AT+CIPMODE=<1>,<TypeID>,<LEN>

    AT+CIPMODE=1,1,1023

返回

    OK

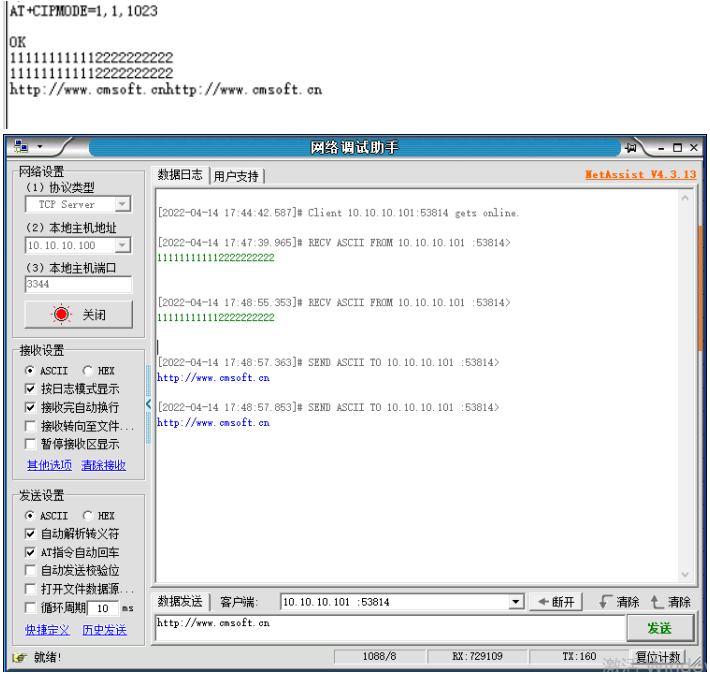

8、发送数据测试

设置单透传模式之后,就可以发送数据测试,服务器与LCS2028模块之间可以收发到数据。如下图所示:


9、退出透传模式

    要想退出透传模式,发送++++++即可退出返回普通AT指令模式

    ++++++

返回

    quit dut mode

10、关闭TCP Client连接

    AT+DTCPC

    AT+DTCPC

返回

    OK


经过上述步骤就可以实现LCS2028模块与服务器的数据收发功能。这是简单的单透传模式应用。更多LCS2028的配置详见LCS2028 AT指令集。指路SKYLAB官网LCS2028(http://www.skylab.com.cn/productview-211-lcs2028.html)产品页的资料下载。
