此款模块已经停产
尺寸：45*45*9.1（mm）
浏览数：

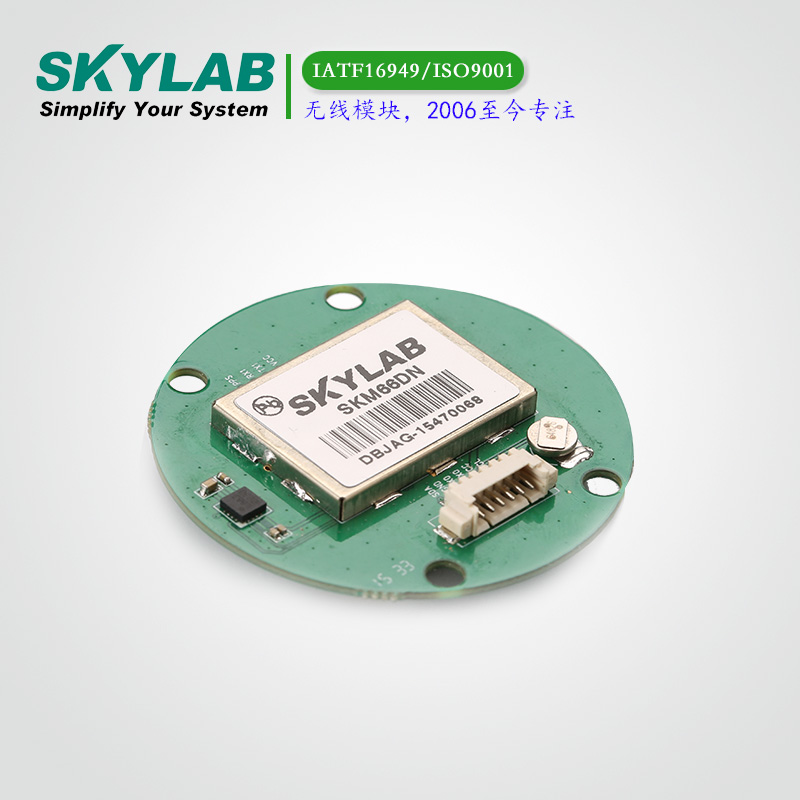

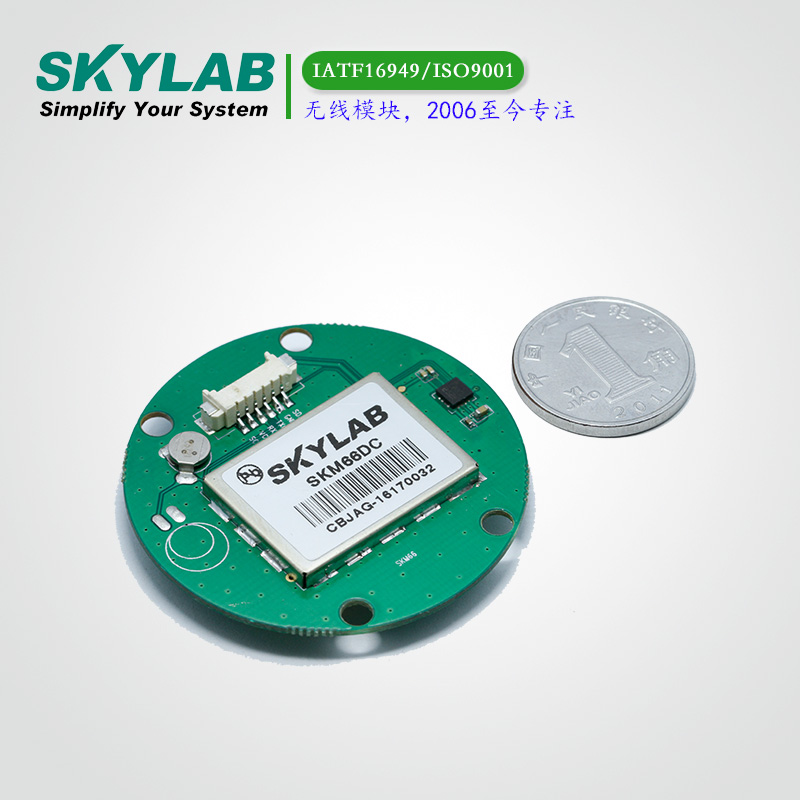

SKM66是SKYLAB一款专门用于无人机的的GPS模块（模块+天线）。这款模块通过内置天线接收信号，通过NMEA协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。

它是基于高性能的特点联发科MT3333单片机架构，-165 dBm跟踪灵敏度，使其定位覆盖至城市峡谷和茂密的树叶这些GNSS模块之前不能定位的环境。内置于模块的弱磁传感芯片 HMC5883L具有极低的正交轴灵敏度，用于测量地球磁场的方向和大小，其测量范围从毫高斯到8 高斯(gauss)。

SKM66结构图

传送门：WiFi模块SKW77用于无人机图像传输和控制

参数	指标
接收机类型	GPS,GLONASS,GALILEO
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
	Timing (PPS)	10ns RMS
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
辅助GPS支持	EPO
功耗值	Tracking	35mA @5V Typical
功耗值	Acquisition	40mA @5V
最大更新速率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g
