基于SKW99模块的无线视频传输设置_wifi视频传输方案

2022-08-05发布者:天工测控 浏览数:

无线视频传输需求的增加,拥有研发实力的摄像头厂家也希望能够下沉市场,为客户提供整套的无线视频传输成品,本篇SKYLAB就以无线视频传输WiFi模块SKW99为例,简单介绍一下如何通过高速率、支持USB接口、带相机功能的WiFi模块来完成无线视频传输的测试。


一、硬件准备

WiFi模块无线视频流云端推送硬件准备


(1)硬件:一台笔记本电脑、一块SKW99_Demo板、一块SKW99模块、两根WiFi天线、一个USB接口摄像头、一个电源线;

(2)软件:VLC工具

(3)接线:USB1外接电源线供5V2A,摄像头通过USB连接到WiFi模块,SKW99接两个天线。


、操作步骤

第一步:EVB板上电,等待1分钟左右,在PC端的WiFi中找到相应的热点名称(SKW99_AP_XXX),连接热点。

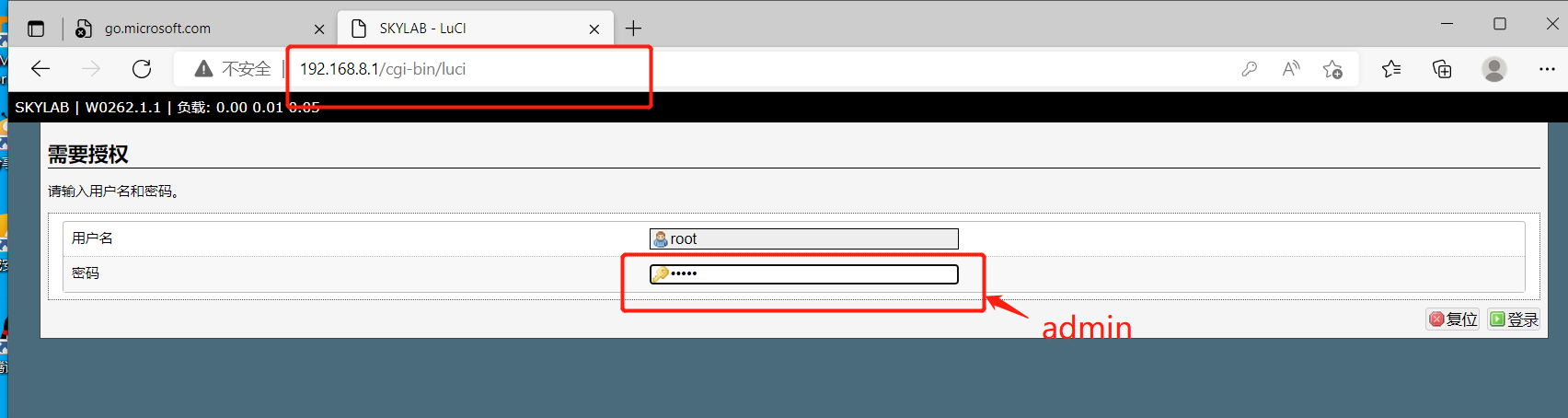

第二步:连接上热点后,在页面中输入相应的IP地址 (192.168.8.1),输入密码登录。

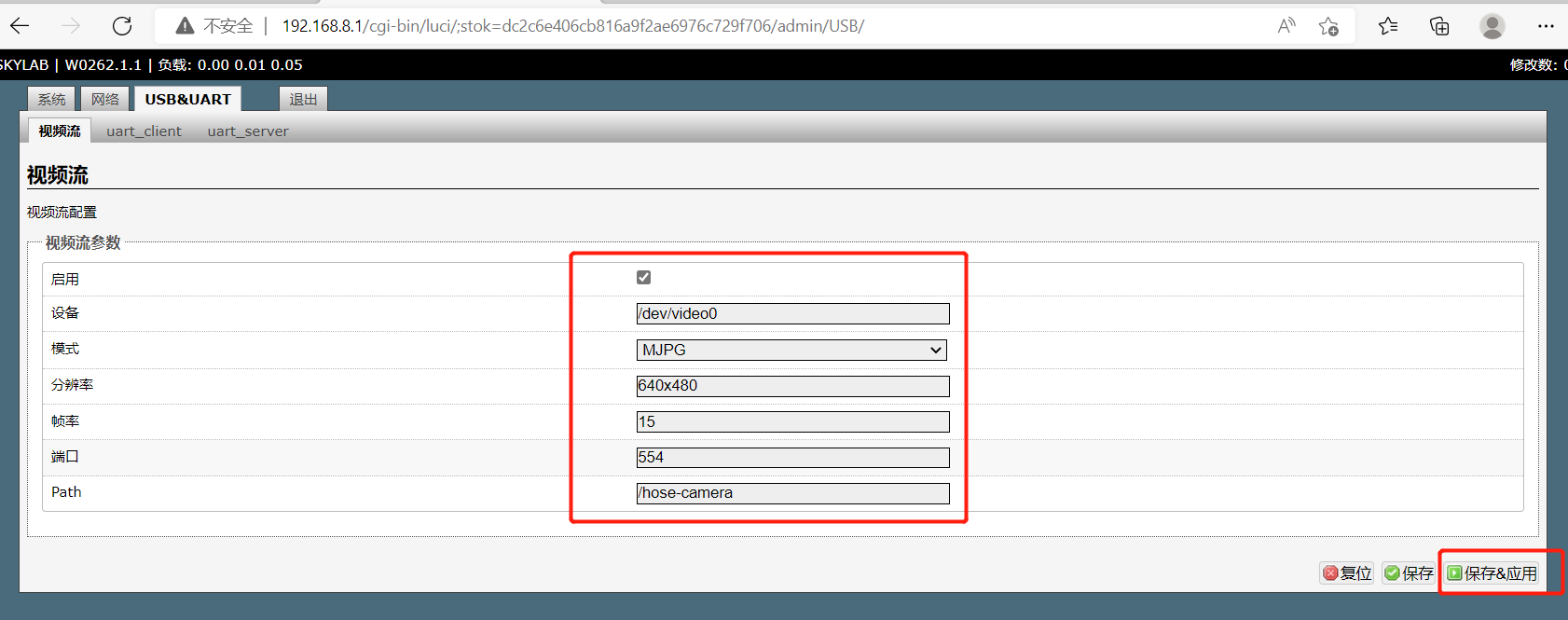

第三步:找到USB&UART页面,设置如下参数,保存且应用。

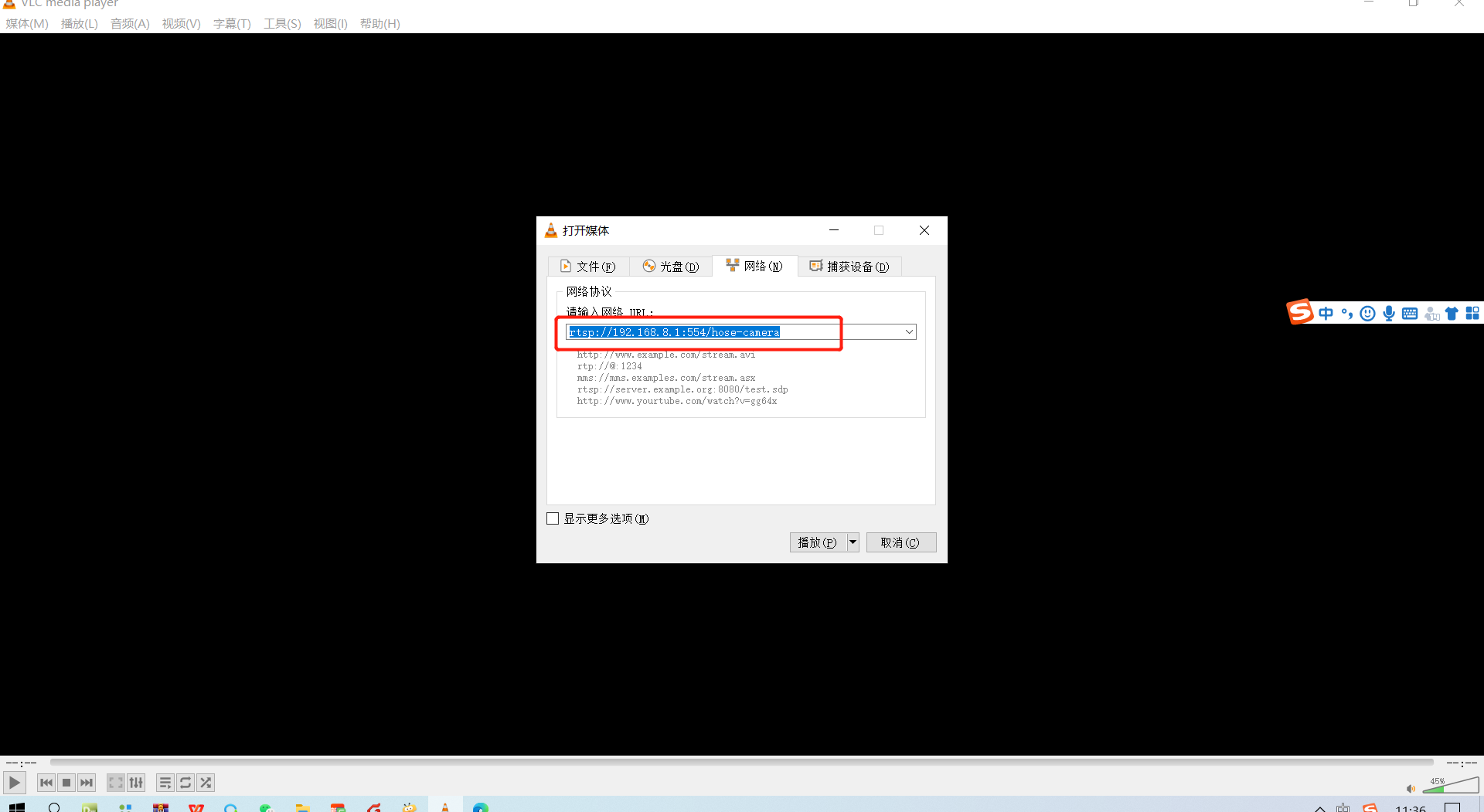

第四步:打开VLC工具,输入以下地址:rtsp://192.168.8.1:554/hose-camera

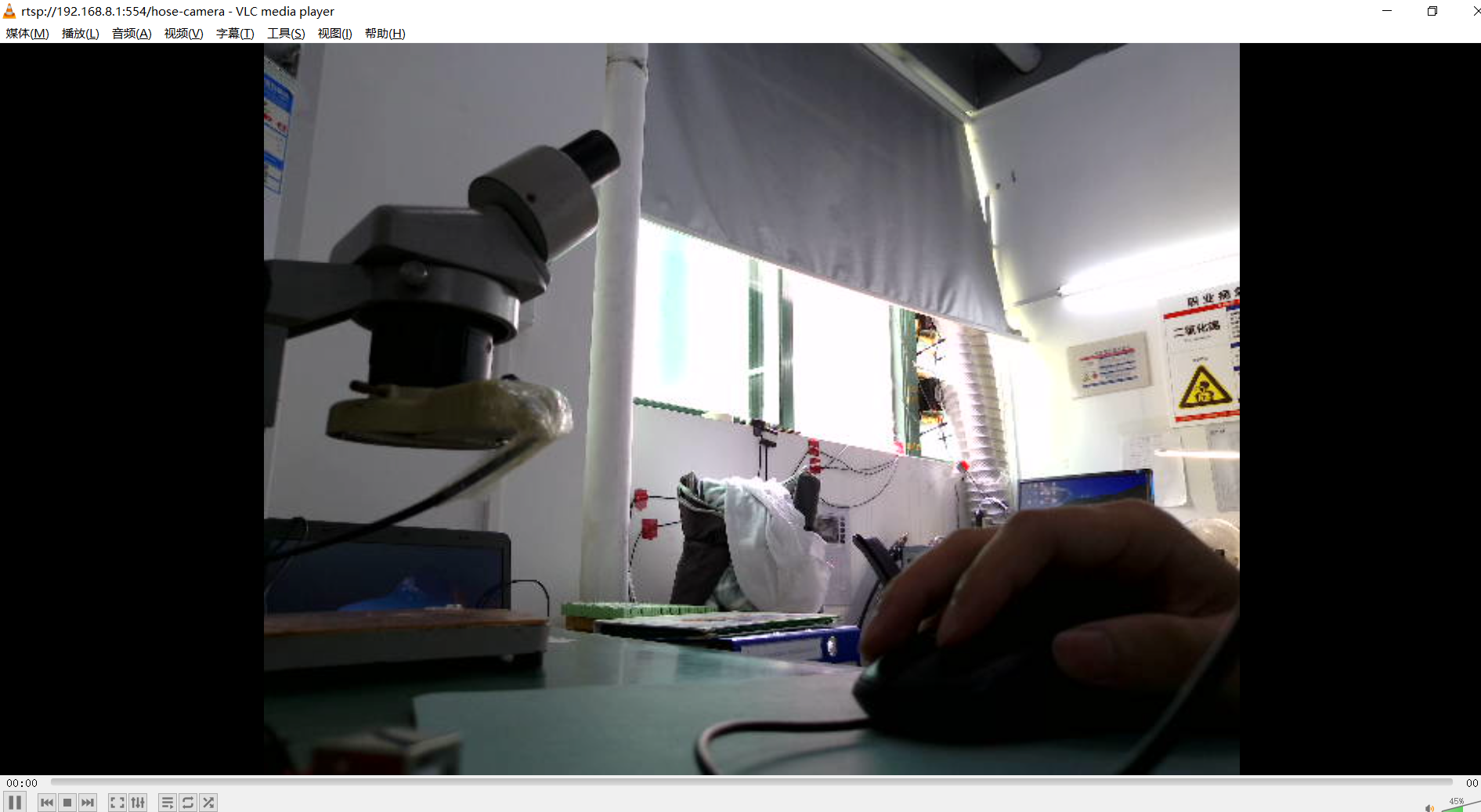

第五步:即可获取到视频图像。



综上即基于SKW99模块的无线视频传输设置,更多有关WiFi模块的视频传输,智能控制,无线中继,无线路由,视频推流方案等应用的WiFi模块选型问题可戳网站右侧客服QQ或企业微信,SKYLAB将竭诚为您提供专业技术支持。
