L1单频北斗三号GNSS G-Mouse SKM2102CR,IP67级防水,线长可定制

2022-11-28发布者:天工测控 浏览数:

“定位现在,连接未来”的SKYLAB,继北斗三号定位模块SKG092C/SKG122C,天线一体北斗三号模块SKM65C之后,近期又推出了一款华大方案的IP67级防水、L1单频、支持北斗三号定位、GNSS多系统的G-Mouse SKM2102CR,其多系统、工业级标准、高灵敏度、米级定位精度、小尺寸、高性价比的优势特性满足了物联网智慧交通、车载导航、智慧安防等领域的位置服务需求。

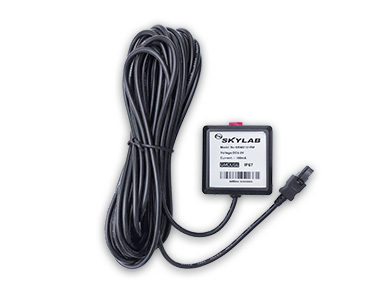

L1北斗三号定位模块GNSS G-mouse SKM2102CR.jpg

L1单频北斗三号GNSS G-Mouse SKM2102CR

SKYLAB SKM2102CR是一款工业级、单频北斗三号的天线一体化多系统GNSS G-Mouse,可以在最严格的应用程序中实现高性能导航,甚至在严酷的GNSS可见环境中也能实现可靠的定位。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

L1北斗三号GNSS G-mouse SKM2102CR开放天空的定位精度在GNSS多系统模式CEP<2.5m,SBAS辅助定位模式CEP<2.0m,D-GNSS辅助定位模式CEP<1.0m,28s的冷启动时间,-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中,SKM2102CR系列输入电压VCC范围为3.5 V~ 5.5V,电流要求大于100mA。

SKYLAB SKM2102CR支持以下NMEA-0183消息:GGA、GSA、GSV、RMC、ZDA、TXT。默认的NMEA-0183输出设置为GGA、GSA、GSV、RMC、ZDA、TXT,波特率默认设置为115200bps。

SKYLAB SKM2102CR支持串口输出位置信息,通信接口为4PIN  Micro-Fit 3.0 连接头,外壳采用IP67级防水材质,线长支持定制,目前有3米,5米,8米可选。

北斗三号GNSS G-Mouse 除华大方案的SKM2102CR之外,还可以选择AG3335方案的SKM2105QR。奉上两款参数对比,希望能帮助到各位工程师模块选型。

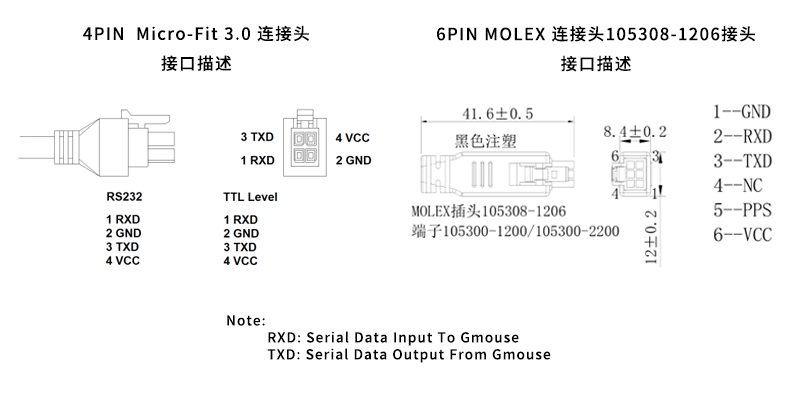

SKM2102CR和SKM2105QR接口差异:SKM2102CR为4PIN Micro-Fit 3.0 连接头,SKM2105QR为6PIN MOLEX 连接头105308-1206。

SKYLAB GNSS G-mouse接口描述.png


项目/ Items

SKM2102CR参数/Parameter

SKM2105QR参数/Parameter

接收类型/Type of receipt

GNSS

GNSS

灵敏度/Sensitivity

跟踪/Tracking

-162dBm

-165dBm

捕获/Acquisition

-148dBm

-148dBm

精度/Accuracy

定位精度/ Position

GNSS Open-Sky  CEP<2.5m
SBAS Open-Sky  CEP<2.0m
D-GNSS Open-Sky  CEP<1.0m

GNSS Open-Sky CEP<2.5m
SBAS Open-Sky CEP<2.0m
D-GNSS Open-Sky CEP<1.0m

漂移速度/Velocity

GNSS  0.1m/s
SBAS  0.05m/s
D-GNSS 0.05m/s

GNSS 0.1m/s
SBAS 0.05m/s
D-GNSS 0.05m/s

定位时间/Acquisition Time

冷启动/Cold Start

 ≤28s

 ≤32s

热启动/Hot Start

 <1s

 <1s

重捕获/Re-Acquisition

 ≤1s

 ≤1s

NMEA输出频率/NMEA output frequency

1Hz

1Hz

使用范围/Operational Limits

速度Velocity

 Max 515m/s

 Max 515m/s

加速度/Acceleration

 <4g

 <4g

天线指标/Antenna design

外型尺寸/External dimension

25x25x4.0mm或35x35x4.0mm

  25x25x4.0mm或35x35x4.0mm

频点/Frequency point

GPS/QZSS :L1C/A

GPS/QZSS :L1C/A

GLONASS: L1

GLONASS: L1

BeiDou: B1I,B1C

BeiDou: B1I,B1C

GALILEO: E1

GALILEO: E1

SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

阻抗/Impedance

50Ω±10%

50Ω±10%

轴比/Axial ratio

3 dB max

3 dB max

极化/Polarization

右极化(RHCP) /Right polarization (RHCP)

右极化(RHCP) /Right polarization (RHCP)

机械特性/Mechanical characteristics

尺寸/Size

 50.7* 48.5 * 18.5mm

 50.7* 48.5 * 18.5mm

电源功耗/Power Consumption

电压/Voltage

 3.5V~5.5V

 3.5V~5.5V

电流/Electric current

 53mA(typical)

 53mA(typical)

工作环境/Operating environment

工作温度范围/Operating temperature

 -40 ~ +85 ℃ (不包括备份电池)

 -40 ~ +85 ℃ (不包括备份电池)

存储温度/storage temperature

 -40 ~ +105 ℃

 -40 ~ +105 ℃

湿度/ Humidity

 ≦95%

 ≦95%

工业级、IP67级防水、L1单频北斗三号多系统GNSS G-Mouse SKM2102CR现已支持送样,欢迎有米级定位精度,北斗三号定位模块、北斗三号天线一体化模块、L1单频北斗三号GNSS G-Mouse的厂商们咨询,咨询电话:0755-83408210
