WiFi模块为你讲解WiFi插座原理

2017-02-08发布者:skylab2 浏览数:
        物联网给我们的家居变得越来越方便、简单,WiFi智能插座作为智能家居的小小分支,让充电和控制变得更加方便。下面让WiFi模块给你讲解下wifi智能插座的原理。

        Wifi智能插座的主要组成:串口WiFi模块、继电器控制电路、继电器和输出触点构成。

        当WiFi模块收到合上指令,PC8端口输出高电平,Q1导通,继电器的线圈有电流流过,继电器的触点L_IN和触点L_OUT吸合,插座供电给负载;

        当WiFi模块收到断开指令,PC8端口输出低电平,Q1截止,继电器的线圈没有电流,继电器的触点L_IN和触点L_OUT断开,插座断电。

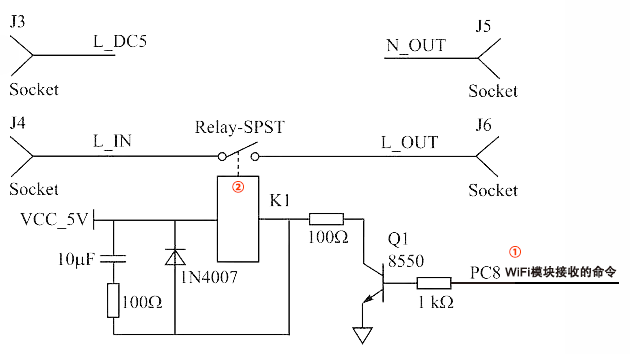

wifi插座继电器控制电路
WiFi插座继电器控制电路


        WiFi模块的指令可由手机控制,所以智能插座可以通过微信等手机应用程序来远程遥控电视机、窗帘、音响、车库等。移动设备APP远程遥控,用户不管离得多远,都可以轻松动动手指,完成开启空调、电水壶、电饭煲等操作。

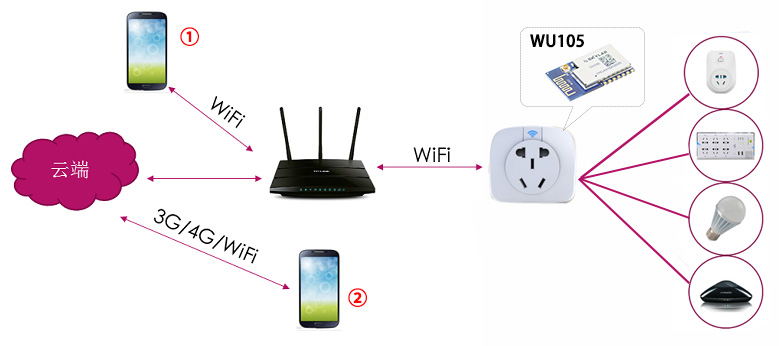

        怎样实现控制呢?

        ①  近距离控制:手机通过路由器控制传输指令给WiFi插座的WiFi模块WU105,WiFi模块将指令给控制电路

        ②  远程控制:手机通过远端发送指令,远端链接路由器将指令传送给插座WiFi模块WU105,WiFi模块将指令给控制电路


        智能WiFi插座可以为家电设定定时开关,不仅省电省钱,还可以为用户节省时间。大家为面包机、咖啡机、煮蛋器等设定开机时间,这样早晨一起床就有美味的早餐等着我们了。除此之外,还可以进行USB充电,智能开关……
