wifi蓝牙二合一模块顾名思义就是集成了wifi技术、蓝牙技术的高集成无线模块。本篇SKYLAB就以国产方案wifi蓝牙二合一模块LCS2028为例带大家了解一下wifi蓝牙二合一模块怎么连接?

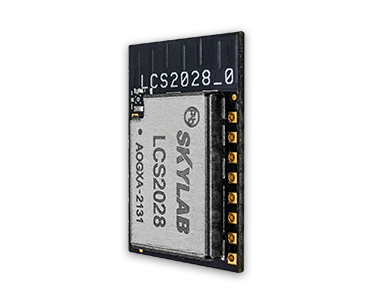

先来了解一下wifi蓝牙二合一模块LCS2028,LCS2028是一款高性能、高可靠Wi-Fi+BLE二合一透传模组,支持Wi-Fi和蓝牙独立工作,内置蓝牙快速配网协议,超高性价比,轻松实现数据无线传输。支持高速、稳定的双UART通信接口,最高支持150Mpbs数据速率,同时拥有丰富的外设功能,让开发、调试更加得心应手,模块支持多种常用通讯协议:TCP客户端/服务器、UDP客户端/服务器、MQTT客户端等,支持对接阿里云等云端平台;模块内嵌eFUSE 并支持FLASH 内的OTP 读写,可以用于提供唯一序列号、代码加密并保护调试接口安全。内部集成了真随机数发生器和安全模块,保证通信的安全和快速的身份验证和网络连接。

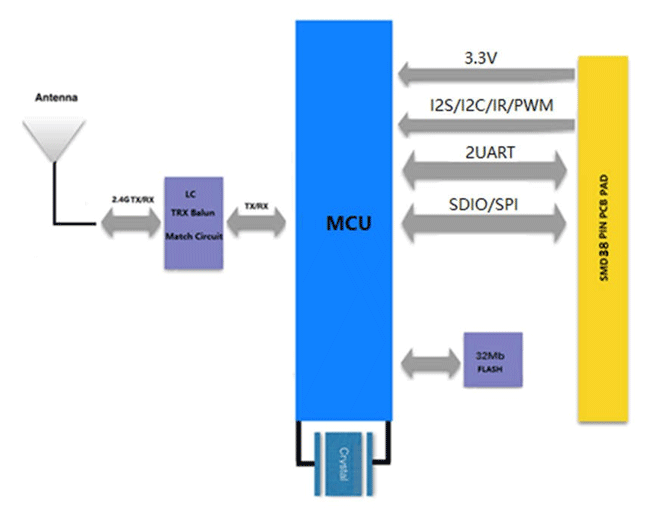

wifi蓝牙二合一模块电路图

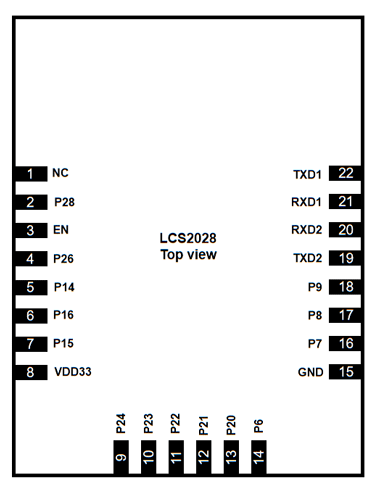

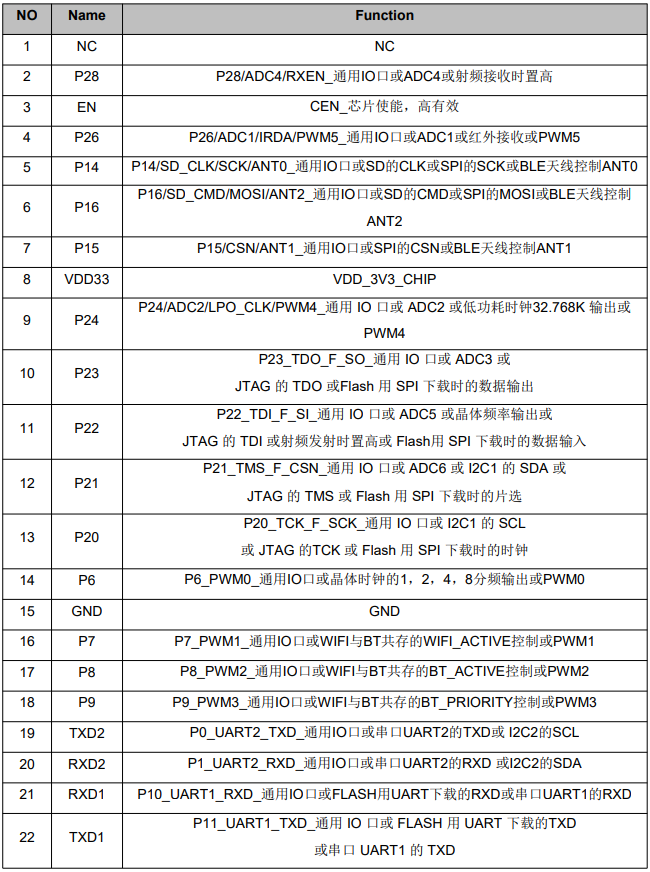

wifi蓝牙二合一模块PIN脚图及PIN脚定义

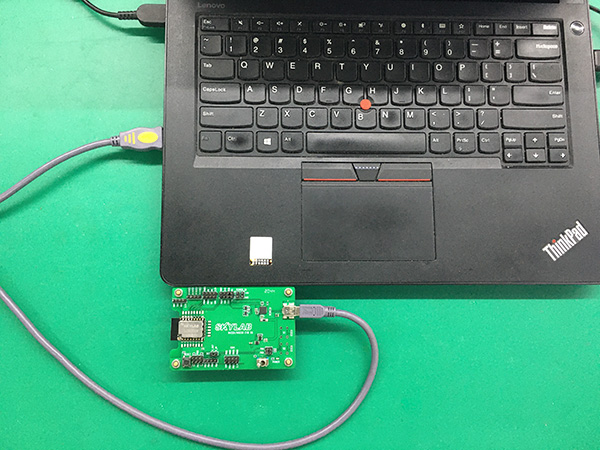

wifi蓝牙二合一模块测试接线



1、首先通过USB-TTL串口线将焊接好LCS2028模块的开发板连接至电脑。

2、打开串口调试助手,选择正确的端口号与串口波特率。

3、通过串口调试助手发送以下指令对WiFi+蓝牙组合模块工作是否正常以及配置模块LCS2028。

wifi蓝牙二合一模块与手机APP连接

LCS2028连接手机APP

1、开启 AT+BLE 5.1 协议栈:AT+BLE= active;

2、创建 AT+BLE 5.1 广播 AT+BLE= create_adv;

3、设置 AT+BLE 5.1 广播数据 AT+BLE= set_adv_data;

4、设置 AT+BLE 5.1 RSP 数据(即蓝牙名称):

AT+BLE= set_rsp_data,cjydsb(这里cjydsb是我设置的蓝牙名)

5、开启 AT+BLE 5.1 广播:AT+BLE= start_adv;

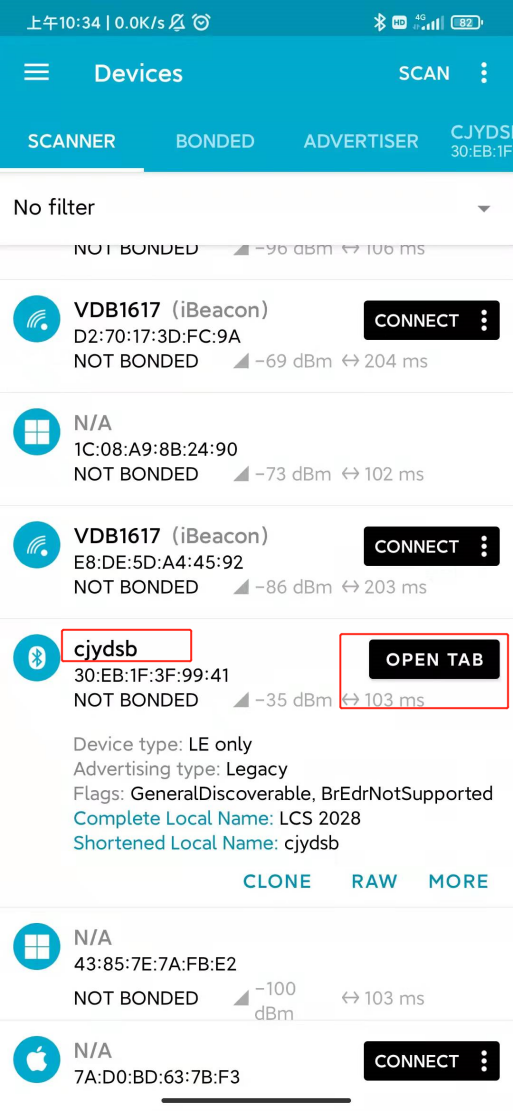

6、手机打开蓝牙功能,连接nRF Connect APP;

7、找到“cjydsb”蓝牙,connect连接;


基于LCS2028模块的数据接收

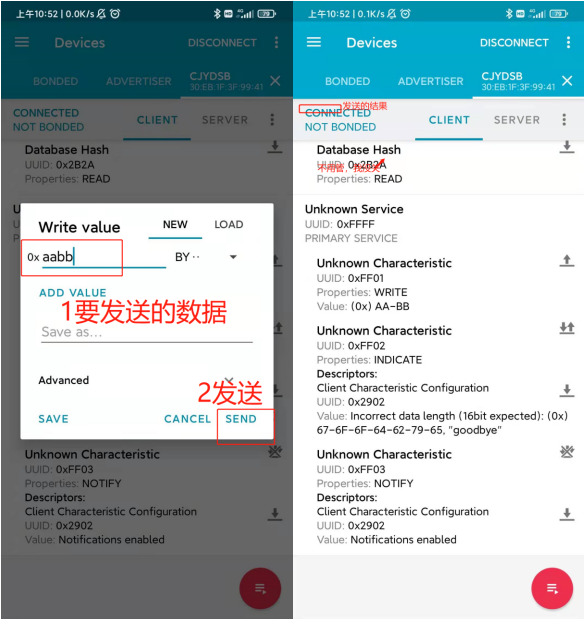

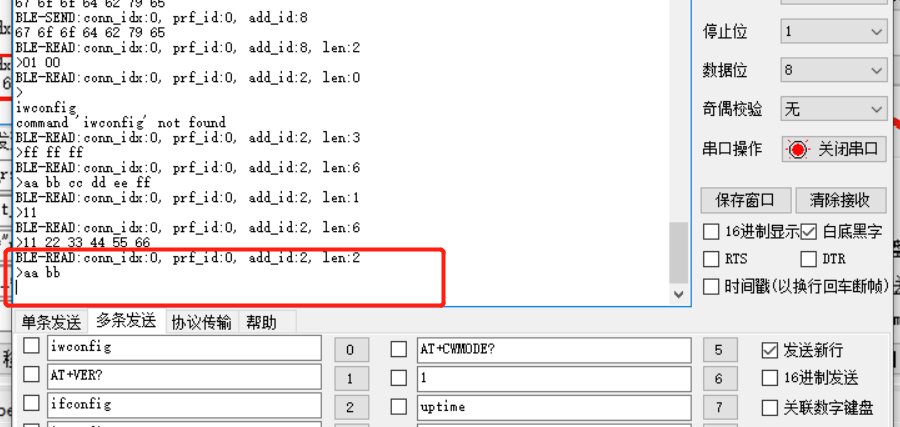

在nRF Connect APP界面,直接输入要发送的数据,点击发送,串口调试助手界面即可接收到该数据。



基于LCS2028模块的数据发送

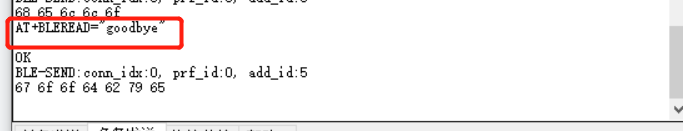

设置 BLE 广播读取值:AT+BLEREAD="goodbye"(发送goodbye,在APP上可以收到对应的数据)。



综上即简单的WiFi+蓝牙组合模块LCS2028的连接测试过程,希望能够帮助到各位物联网工程师们。更多wifi蓝牙二合一模块LCS2028模块参数性能及使用指导可戳SKYLAB官网(www.skylab.com.cn)右侧客服QQ或直拨0755-83408210。
