wifi模块接口类型_WLAN/USB/SDIO/UART接口无线通信模块介绍

2023-06-30发布者:天工测控 浏览数:

wifi模块接口,简单来说设备需要与外部设备交换数据的通讯接口,如工程师常提到的USB接口,UART接口,SDIO接口,I2S接口,I2C接口,WAN口,LAN口,SPI接口,以太网接口(RJ-45接口)等。本篇wifi模块厂家SKYLAB·天工测控就来带大家了解一下SKYLAB wifi模块现有的接口类型,以及各种接口的wifi模块有哪些。


1、USB接口

USB接口是平时见得最多的一种接口了,用在wifi模块上,它是一种通用串行总线,是连接wifi模块内部MCU与外部设备(如摄像机、摄像头等等)的一种串口总线标准,用于规范wifi模块MCU与外部设备的连接和通讯。

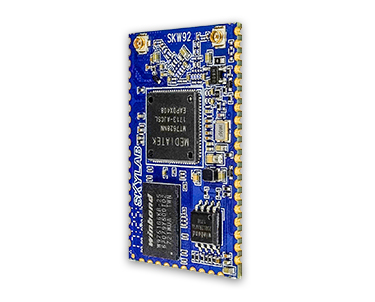

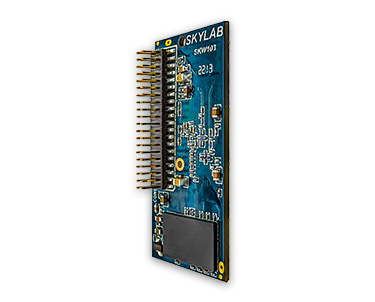

小尺寸USB WiFi模块SKW17AE.jpg 2x2 MIMO WiFi模块SKW92A.jpg 无线路由WiFi模块SKW103.jpg

1)USB接口wifi模块:

从模式USB接口wifi模块:SKW17AE,WG209,WG217,WG233;

主模式USB接口wifi模块:SKW77,SKW78,SKW92A,SKW92B,SKW93A,SKW95,SKW97,SKW99,SKW100,SKW103等。


2、UART接口

UART接口是通用的异步串行接口,按照标准波特率完成双向通讯,传输速度较慢。UART总线是异步串口,因此一般比前两种同步串口的结构要复杂很多,一般由波特率产生器(产生的波特率等于传输波特率的16倍)、UART接收器、UART发送器组成,硬件上由两根线,一根用于发送,一根用于接收。

采用UART接口,wifi模块支持串口透明数据传输模式,并且具有多模安全能力。内置TCP/IP协议栈和IEEE802.11协议栈,能够实现用户串口到无线网络之间的转换。

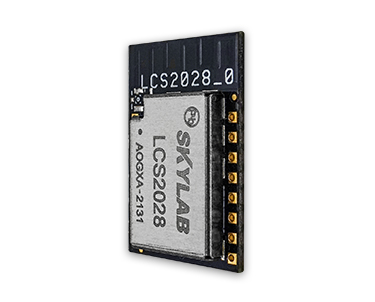

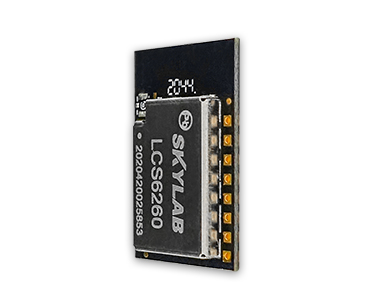

低成本串口WiFi LCS6260.jpg WiFi+蓝牙组合模块LCS2028.jpg

2)UART串行接口(串口)wifi模块:

物联网wifi模块:WG219,WG229,WG231,LCS6260;

物联网wifi蓝牙二合一模块:WG222,LCS2028,WG235,WG236,WG238。


3、SDIO接口

SDIO接口是SD卡类型的扩展接口。搭载SDIO接口,wifi模块可以接SD卡,还可以接支持SDIO接口的设备,插口的用途不止是插SD存储卡。支持 SDIO接口的PDA,笔记本电脑等都可以连接象GPS接收器,Wi-Fi或蓝牙适配器,调制解调器,局域网适配器,条型码读取器,FM无线电,电视接收 器,射频身份认证读取器,或者数码相机等等采用SD标准接口的设备。

SDIO协议是由SD卡的协议演化升级而来的,很多地方保留了SD卡的读写协议,同时SDIO协议又在SD卡协议之上添加了CMD52和CMD53命令。这也使SDIO和SD卡规范间的一个重要区别是增加了低速标准,低速卡的目标应用是以最小的硬件开始来支持低速I/O能力。低速卡支持类似调制解调器,条形码扫描仪和GPS接收器等应用。

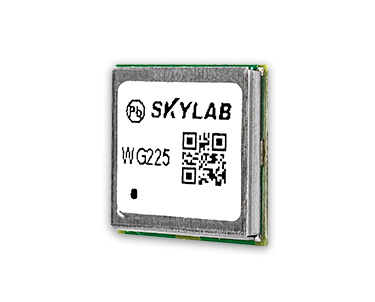

11ac双频蓝牙SDIO WiFi二合一模块WG225.jpg

3)SDIO接口wifi模块:wifi蓝牙二合一模块WG225。

4、以太网接口(RJ-45接口)

 以太网是一种计算机局域网技术。IEEE组织的IEEE 802.3标准制定了以太网的技术标准,它规定了包括物理层的连线、电子信号和介质访问层协议的内容,以太网是应用最普遍的局域网技术。RJ-45接口就是我们最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。

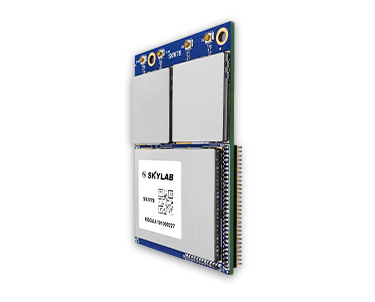

2x2 MIMO WiFi模块SKW92A.jpg 1000MbpsWiFi模块SKW78.jpg

4)以太网口(RJ-45接口)wifi模块:

百兆以太网口wifi模块:SKW77,SKW92A,SKW92B,SKW93A,SKW95,SKW97,SKW99,SKW100,SKW103;

千兆以太网口wifi模块:SKW78。


5、I2C 接口(Inter-IntegratedCircuit)

I2C 接口是由飞利浦公司开发的两线式串行总线,用于连接微控制器、传感器及其外围设备。I2C总线用两条线(SDA和SCL)在总线和装置之间传递信息,在微控制器和外部设备之间进行串行通讯或在主设备和从设备之间的双向数据传送。I2C是OD输出的,大部分I2C都是2线的(时钟和数据),一般用来传输控制信号。另外,I2C 接口采用的是一(host)对多的方式,以字节为单位发送数据。


6、I2S接口(Inter-IC Sound Bus)

I2S接口是飞利浦公司为数字音频设备之间的音频数据传输而制定的一种总线标准。I2S接口大部分是3线的,I2S主要用来传输音频信号。如STB、DVD、MP3等常用I2S标准中,既规定了硬件接口规范,也规定了数字音频数据的格式。

I2S有3个主要信号:

1)串行时钟SCLK,也叫位时钟(BCLK),即对应数字音频的每一位数据,SCLK都有1个脉冲。SCLK的频率=2×采样频率×采样位数。

2)帧时钟LRCK,(也称WS),用于切换左右声道的数据。LRCK为“1”表示正在传输的是左声道的数据,为“0”则表示正在传输的是右声道的数据。LRCK的频率等于采样频率。

3)串行数据SDATA,就是用二进制补码表示的音频数据。有时为了使系统间能够更好地同步,还需要另外传输一个信号MCLK,称为主时钟,也叫系统时钟(SysClock),是采样频率的256倍或384倍。

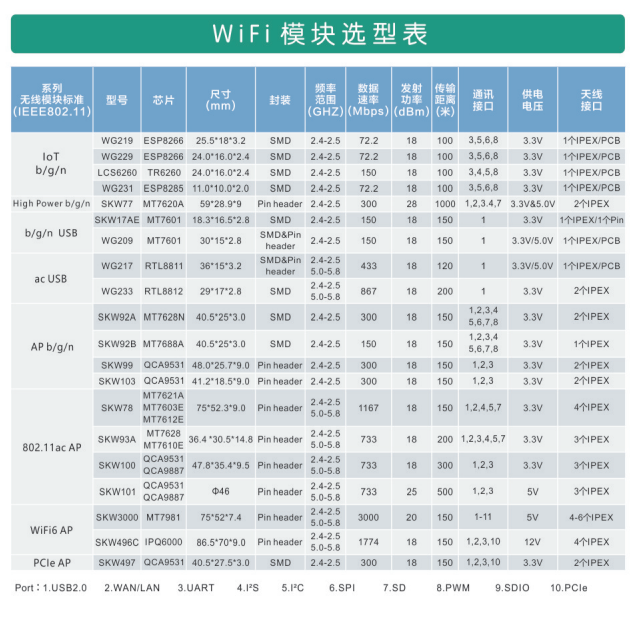

天工测控WiFi模块常用的通讯接口以及对应的wifi模块选型表如下:
