SKYLAB WiFi模块使用详解

2018-07-27发布者:skylab2 浏览数:

随着SKYLAB 大功率WiFi AP/Router模块SKW77优势性能得到工程师和市场广泛认可,越来越多的客户选择用SKW77来实现远距离图传方案、视频传输方案。为加深工程师对WiFi模块SKW77的了解,便于WiFi模块的测试应用,在这里SKYLAB小编就来为大家简单介绍下SKYLAB WiFi模块的使用。

在前期的选型过程中,相信工程师已经熟读了我们SKW77的规格书,如果没有,请移步SKYLAB下载中心——WiFi模块规格书。在SKW77规格书找到模块系统框图、PIN脚图及各个PIN脚的描述定义;

之后,熟悉一下EVB测试板的布局及功能,并将 SKW77装在 SKW77_EVB 板上,如下图;

SKW77_EVB板


EVB测试板的布局及功能:

1MicroUSB 电源插座。外部电源供电要求:5V2A

2SKW77 模块电源开关。

3WPS 功能键。(长按 8 秒,恢复出厂设置)

4RESET 键。

5UART Serial Data

6UART for Debug

7USB UART(默认为 UART for Debug)

8 USB UART(可飞线到 5 作为 UART Serial Data 调试口)

9USB 接口。可外接 U 盘,摄像头。

10、网络接口。从右往左数,网口设置有以下两种排列:WAN 口,LAN 口,LAN 口(剩余的两口没有接线,是兼容设计)

注意事项:1)外部电源电压不能超过 5.3V

页面登录:

1、有线登陆

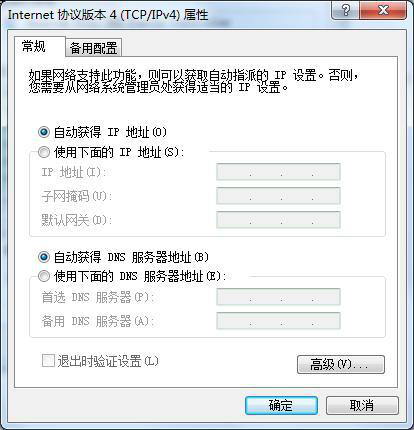

有线登录


1)用网线连接 SKW77 的网络接口(WAN 口和 LAN 口均可),另一头接入 PC 端的网口;

2IP 地址设置为自动获得即可;

3)打开浏览器,输入 10.10.10.254

4)输入用户名 admin 密码 admin,即可登陆设置界面;

2、无线登陆

1)打开 pc 机无线网络,点击“查看可有的无线网络”。

2)在无线网络列表里面选择名为 MT7620_AP(此无线 SSID 也有可能是其他名称)的 SSID 网络;

3)连接之后,在浏览器中输入 10.10.10.254 打开即可;

4)输入用户名 admin 密码 admin 即可进入设置界面。

运作模式设置:

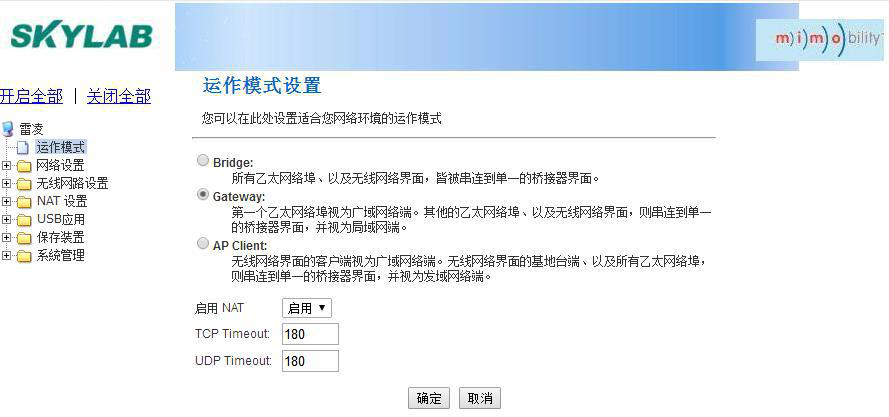

运作模式设置


登陆页面之后,可以对WiFi模块SKW77的运作模式(工作模式)进行设置,可以设置为Gateway 模式、AP Client 模式等基本操作,具体的操作方式会在下一篇SKYLAB WiFi模块运作模式(工作模式)中详细介绍”。
