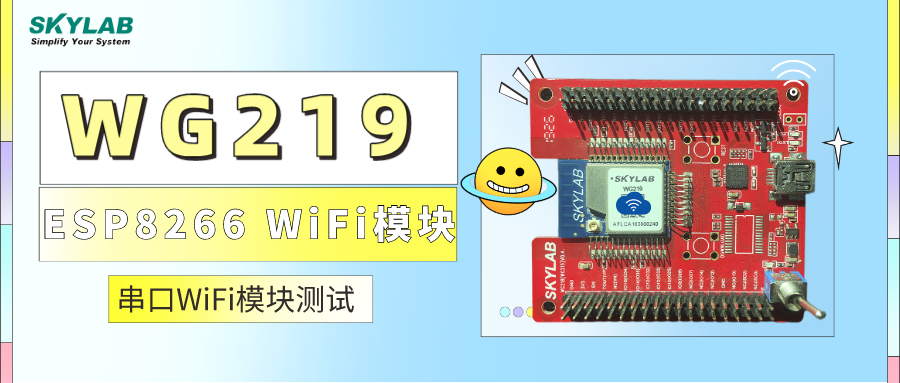

在物联网方案WiFi方案中的无线数据传输、无线信号发射接收等功能实现，都是根据串口WiFi模块的理论值和实测值的数据对比及串口WiFi模块性能调试完成的。本篇低功耗串口WiFi模块厂家SKYLAB就以ESP8266方案的串口WiFi模块WG219为例，详细介绍串口WiFi模块怎么测试。
1、准备串口WiFi模块ESP8266方案WG219及配套EVB板、Micro USB电源线一根；
2、测试电脑安装 USB 转 UART 驱动，即在 pc 机 windows 系统上安装 PL2303 的驱动PL2303_Prolific_DriverInstaller_v1.5.0.exe；
3、将Micro-USB电源线的USB端连接到计算机，另一端连接到EVB板，给整个EVB板供电；将WiFi模块WG219嵌入在WG219 EVB板上；

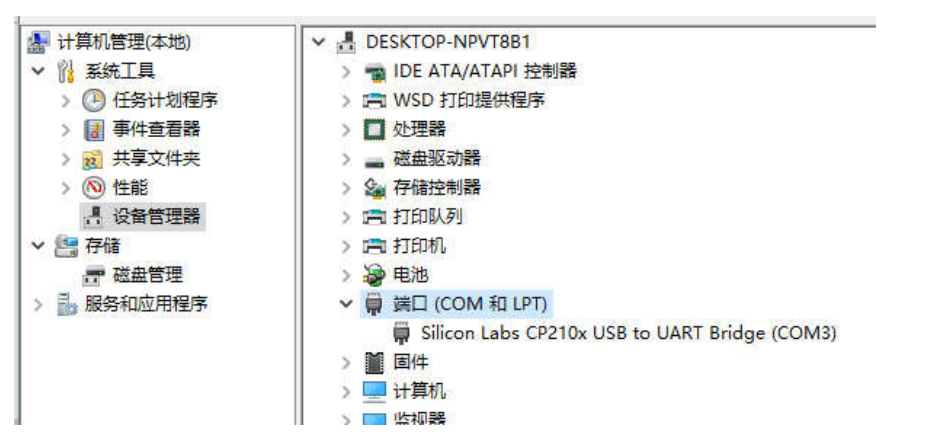

4、连接EVB板USB电源接口到PC机USB，5V指示灯亮起5V供电OK；将开关拨到USB电源接口的一侧。此时3.3V指示灯亮起，3.3V供电OK；在设备管理器中查看串口号，有串口显示说明驱动安装正确，整个功能板也能够正常工作。
5、1）与 WG219 进行串口通讯；2）通过串口指令，测试RF的发射性能。
奉上部分WG219 AT指令，下载完整版指令集可戳右侧链接：“WiFi模块WG219 AT指令集”。
|
Commands |
Description |
|
AT |
Tests AT startup. |
|
ATE |
Configures echoing of AT commands. |
|
AT+VER |
Checks version information. |
|
AT+SYSRAM |
Checks the remaining space of RAM. |
|
AT+RST |
Restarts WG219 module. |
|
AT+UART |
UART configuration. |
|
AT+GSLP |
Enters Deep-sleep mode. |
|
AT+SLEEP |
Sets the sleep mode. |
|
AT+WAKEUPGPIO |
Configures a pin to Wakeup from Light-sleep Mode |
|
AT+SYSIOSETCFG |
Set the Working Modes of IO Pin |
|
AT+SYSIOGETCFG |
Checks the Working Modes of IO Pin |
|
AT+SYSGPIODIR |
Set the Direction of a GPIO |
|
AT+SYSGPIOWRITE |
Configures the Output Level of a pin |
|
AT+SYSGPIOREAD |
Reads the pin Input Level |
|
AT+RFPOWER |
Sets the Maximum Value of RF TX Power |
|
Other |
… |
更多有关WiFi模块的测试及操作配置可戳网站右侧客服QQ，我们有详细资料可提供，目前，高性能低成本串口透传WiFi模块WG219已批量出货，欢迎有物联网串口WiFi模块需求的厂商们咨询，可前往WG219产品页下载WG219模块规格书并获取最新报价，0755-83408210。
