无线视频流云端推送方案的操作步骤_WiFi模块SKW99

2021-05-19发布者:skylab2 浏览数:

在上一篇的无线视频流云端推送方案_SKYLAB QCA9531 WiFi模块中,SKYLAB小编详细介绍了无线视频流云端推送的方案构成和工作原理,本篇,SKYLAB小编将以QCA9531 WiFi模块SKW99为例,详细介绍基于WiFi模块无线视频流云端推送方案的操作步骤。



一、硬件准备

WiFi模块无线视频流云端推送硬件准备


(1)硬件:一台笔记本电脑、一块SKW99_Demo板、一块SKW99模块、两根WiFi天线、一个USB接口摄像头、一个电源线;

(2)配件:云平台账号(支持主流云平台,本篇以腾讯云直播平台为例),推流域名,播放域名;

(3)接线:摄像头通过USB连接到WiFi模块,WiFi通过无线中继或WAN口或4G/5G模块上网将摄像头采集的数据上传到服务器,此处使用无线中继上网,将摄像头采集的数据上传到服务器。

二、网页配置

下面介绍以腾讯云直播为视频服务器进行操作介绍,步骤如下:

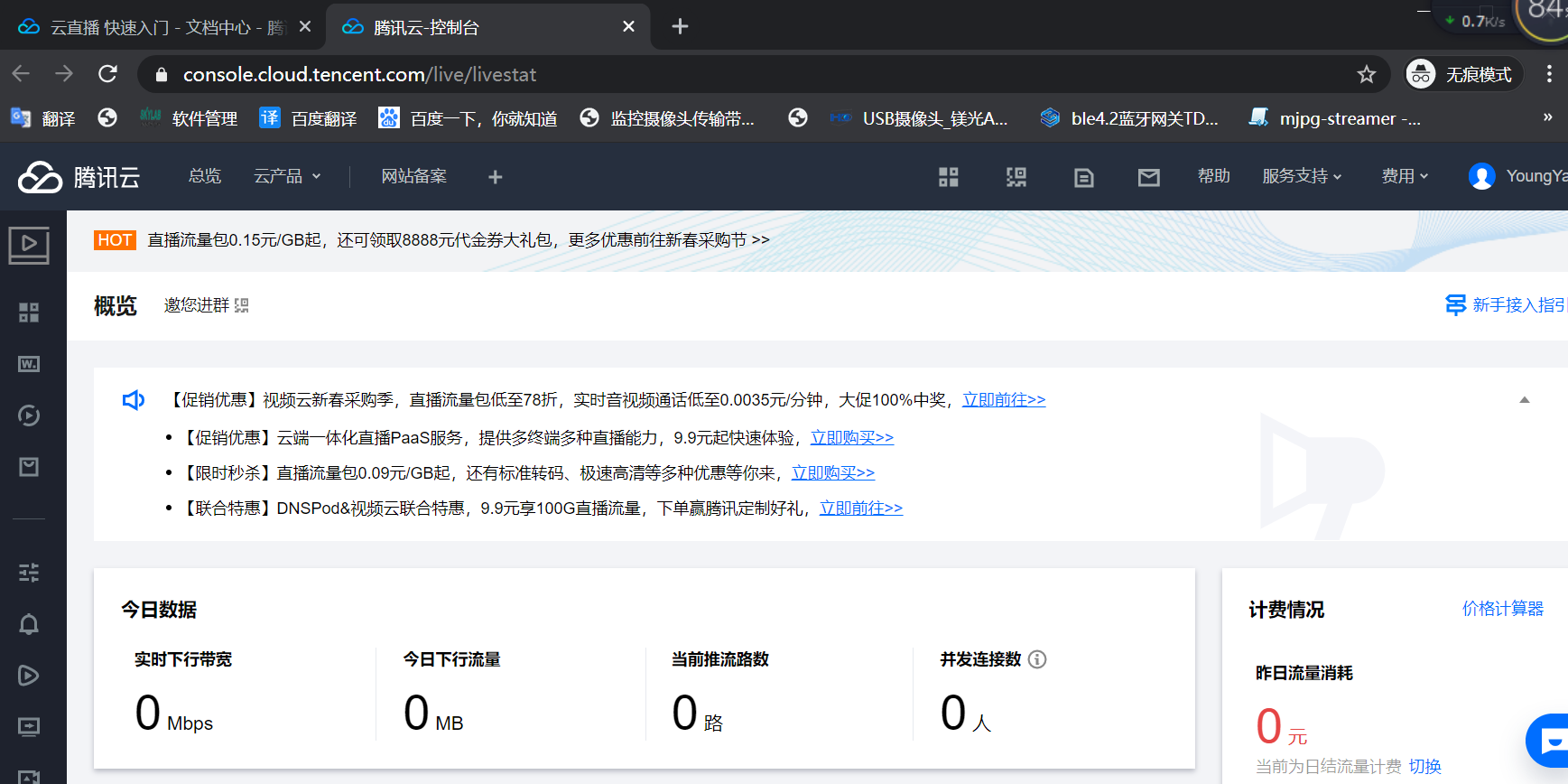

1、在腾讯云平台注册账号,并申请开通腾讯云直播。(用户需要注册两个域名,并完成备案和域名解析)

 在腾讯云平台注册账号,并申请开通腾讯云直播

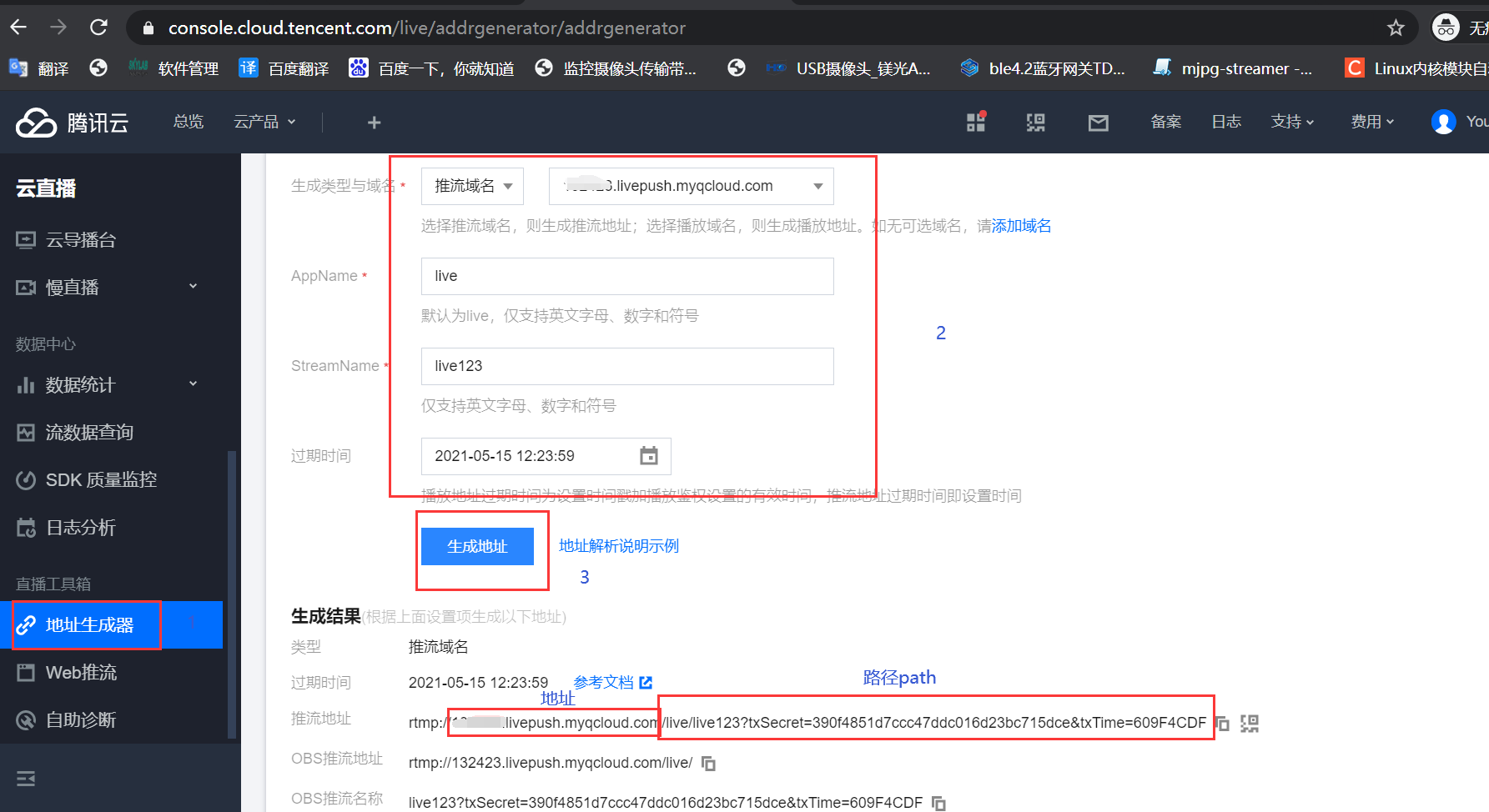

2、在腾讯云直播上创建推流地址,如下图所示

在腾讯云直播上创建推流地址

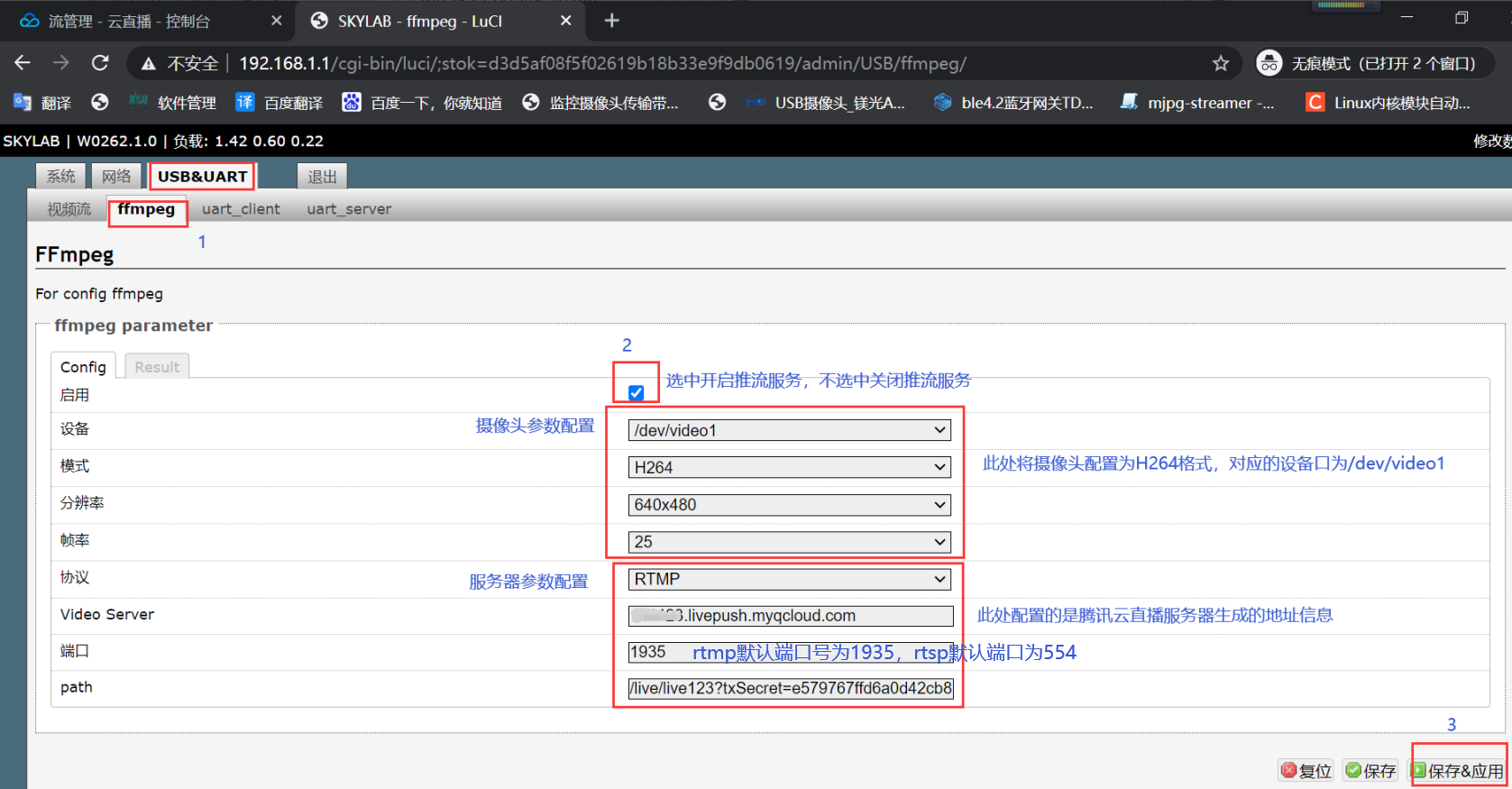

3、在WIFI模块的对应界面配置相应信息,主要是摄像头参数信息和视频服务器信息,如下图所示;

在WIFI模块的对应界面配置相应信息

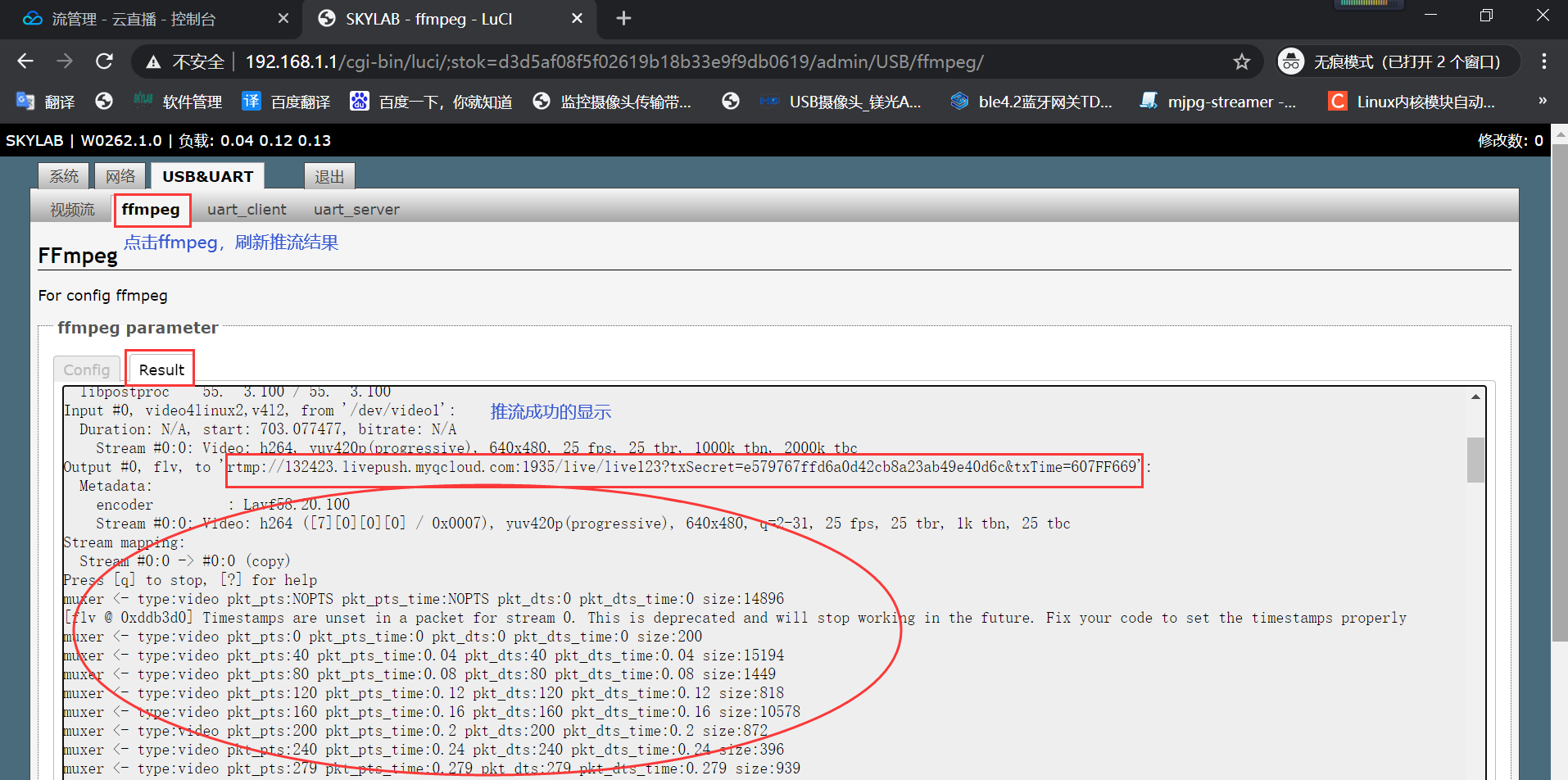

完成上面的操作后,点击“ffmpeg”刷新状态,再点击Result查看配置结果。

查看配置结果

4、查看推流结果

(1)使用VLC查看推流结果,若是使用腾讯云推流,则播放如下:

下图一是使用腾讯云推流后,配置播放地址后的配置

配置播放地址

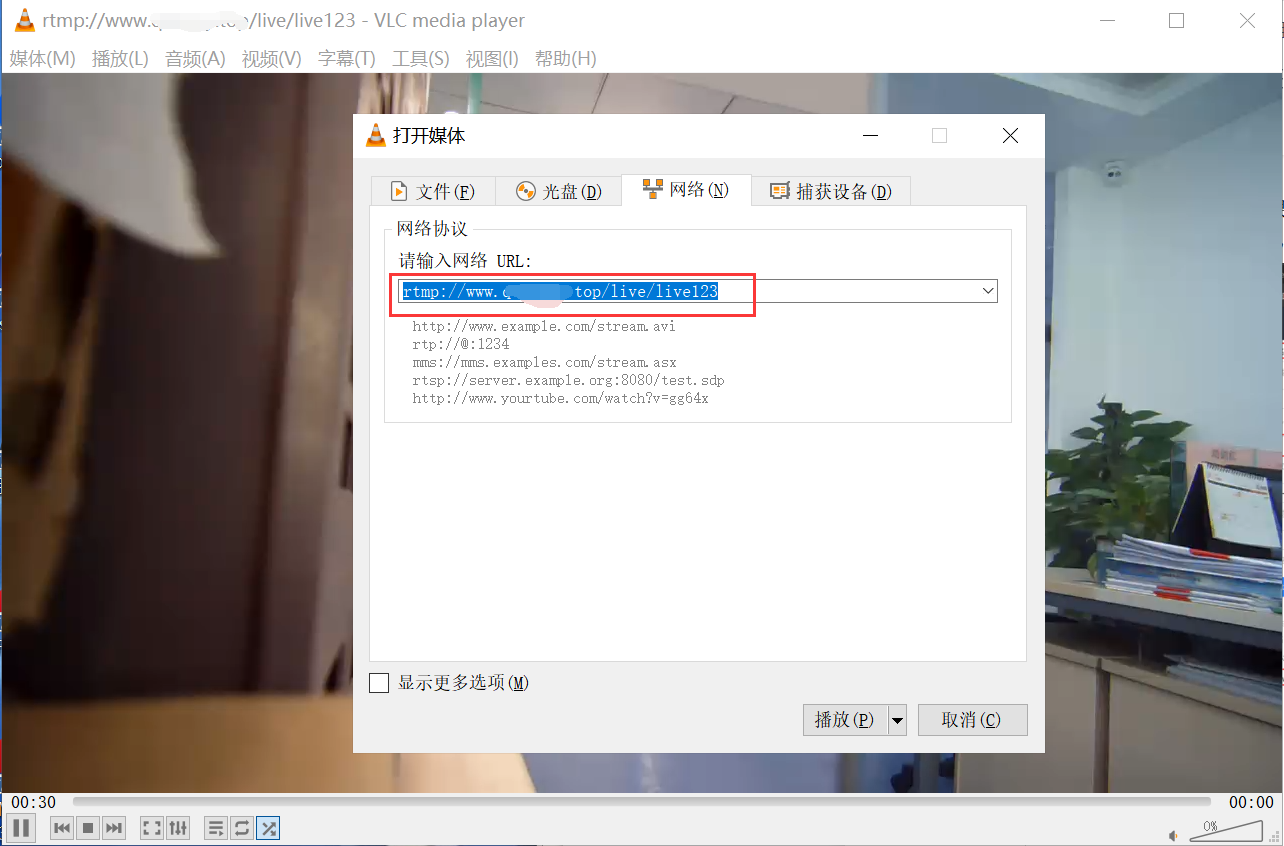

按上图的播放地址,在VLC的“网络”中输入上面的播放地址,如下图进行播放

使用VLC查看推流结果

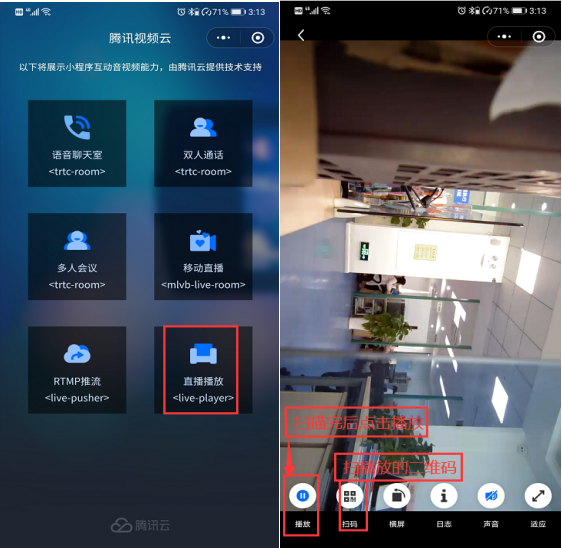

2)若是腾讯云直播服务器推流,可通过微信关注“腾讯云视频云”小程序,打开小程序按下图操作;

 腾讯云直播服务器推流



基于WiFi模块SKW99的无线视频流云端推送方案的操作步骤已经详细介绍完毕,有无线高清视频传输、无线视频云端推送需求的工程师可以戳官网(www.skylab.com.cn)右侧客服QQ或者直拨0755-83408210详细了解。
