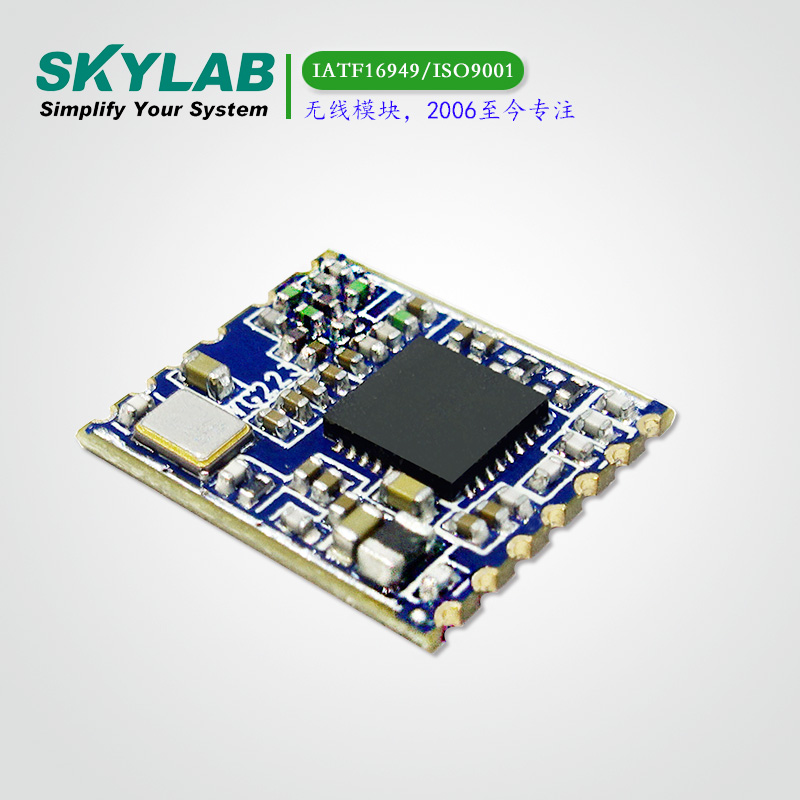

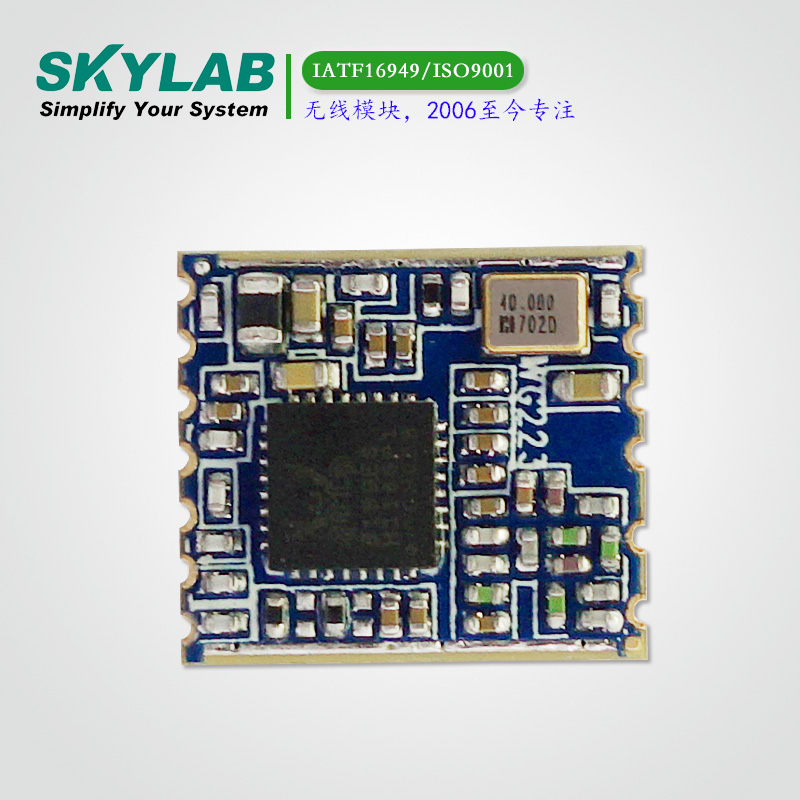

SDIO WiFi模块WG223

此款模块已停产

优势：RTL8189ES 小尺寸

尺寸：14.0*12.5*2.4（mm）

模块介绍

WG223是专门为实现嵌入式系统的无线局域网通信应用而设计的一款高性能、低成本、小尺寸并符合802.11b/g/n 标准的SDIO 接口(SDIO 1.1 / 2.0 / 3.0 兼容）WiFi模块。用户使用WG223能够通过嵌入式硬件SDIO 接口高效快捷的扩展出无线局域网通信功能。WG223核心高度集成了MAC、无线基带和2.4G 射频，支持HPY 速率高达150Mbps。WG223模块设计基于安全的标准特性范围，只需3.3V供电就可正常工作。

WG223将为客户实现通过嵌入式硬件SDIO 接口高效快捷的扩展出无线局域网通信功能，是一种符合国际标准的简单、低成本、可靠的拥有无线网络功能产品的设计方案。

模块应用

智能家居

Wi-Fi 网关

消费电子设备

模块参数

硬件
型号	WG223
天线类型	PCB PIN
芯片	RTL8189ES
电压	3.3V+/-5%
尺寸	14.0mm12.5mm2.4mm
无线
无线标准	IEEE 802.11b/g/n/
频率范围	2.412GHz---2.484GHz
速率	IEEE 802.11b : 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0--MCS7 @ HT20 /2.4GHz band
	MCS0--MCS7 @ HT40 /2.4GHz band
接收灵敏度	HT40 MCS7 : -65dBm@10% PER(MCS7) /2.4GHz band
	HT20 MCS7 : -66dBm@10% PER(MCS7) /2.4GHz band
	54M: -71dBm@10% PER
	11M: -83dBm@ 8% PER
Modulation Technique	DSSS (DBPSK, DQPSK, CCK)
Modulation Technique	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
无线安全	WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
传输功耗	IEEE 802.11n: 12dBm @HT20/40 MCS7 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS0 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS7 /2.4GHz band
	IEEE 802.11g: 16dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
支持的系统	Windows XP/Win7/Linux/Android
其他
证书	符合RoHS, FCC, CE标准
环境	工作温度: -20℃~70℃
	储存温度: -55℃~125℃
	工作湿度 10%~90% non-condensing
	储存湿度: 5%~90% non-condensing

模块特性

无线局域网

◆ 802.11 b/g/n，数据速率高达150 Mbps。

◆ 适用于2.4 GHz的1T1R无线局域网。

◆ 用于WLAN的SDIO 1.1/2.0/3.0接口。

◆ 802.11e QoS增强（WMM）。

◆ 802.11i（WPA，PWA2）。

主机和外围接口

◆ 符合SDIO 1.1/2.0/3.0，适用于时钟频率高达100MHz的WLAN。

◆ GSPI接口，用于WLAN的可配置endian。

◆ GPIO（8针）

◆ 一个可配置的LED引脚。

支持的标准

◆ 与IEEE 802.11b/g/n兼容的WLAN。

◆ IEEE 802.11e QoS增强（WMM）。

◆ 802.11i（WPA、WPA2）、开放、共享密钥和成对密钥认证服务。

资料下载

SKYLAB_WG223_V1.03_datasheet.pdf

产品视频
