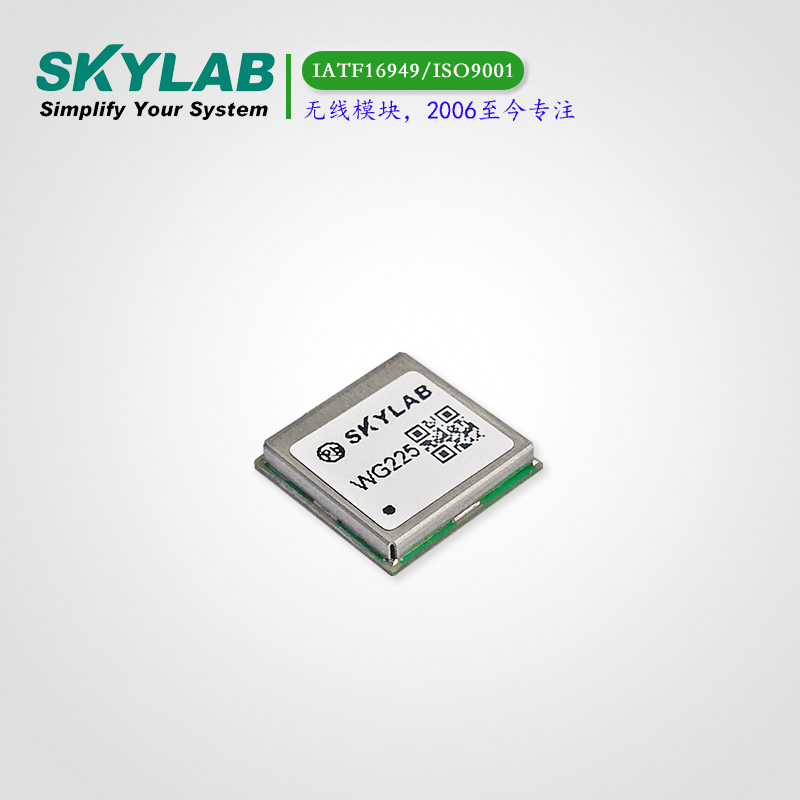

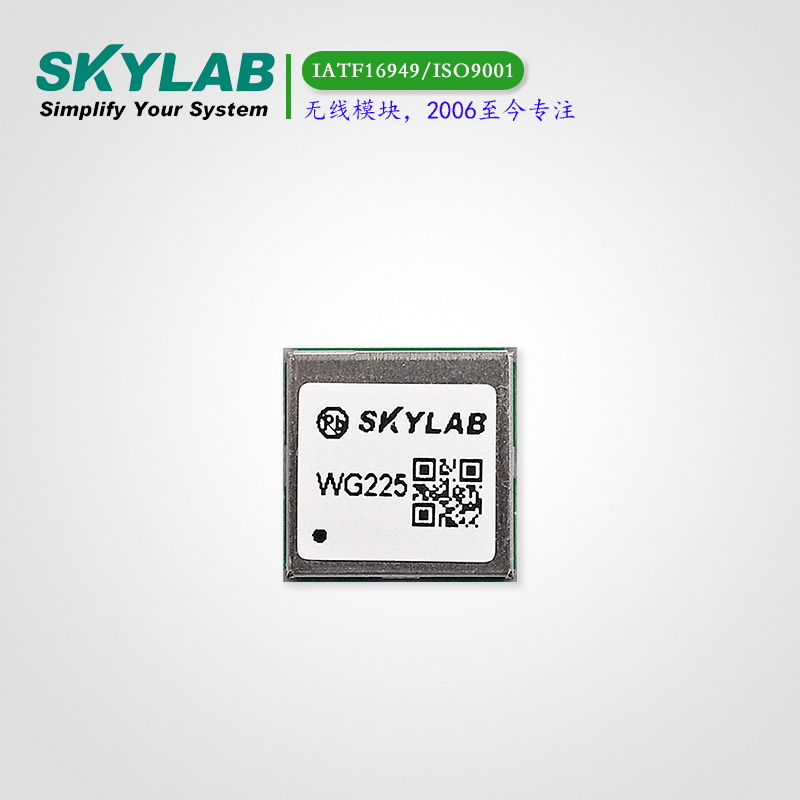

WG225 SDIO接口WiFi+串口蓝牙模块组合模块 SDIO WiFi模块

WG225是一款基于RTL8821芯片研发、支持SDIO接口WiFi+串口蓝牙的二合一模块，模块兼容802.11a/b/g/n/ac无线标准协议。
Read More

SDIO接口WiFi+串口蓝牙，双频WiFi，1T1R，小尺寸
尺寸：12*12*1.8（mm）
浏览数：

WG225是一款基于RTL8821芯片研发、支持SDIO接口WiFi+串口蓝牙的二合一模块，模块兼容802.11a/b/g/n/ac无线标准协议。

WiFi 部分为SDIO接口(SDIO 3.0)，支持双频2.4/5GHz，数据传输速率可达433Mbps；蓝牙部分支持BLE蓝牙4.2和2.1+EDR，采用UART/PCM接口。

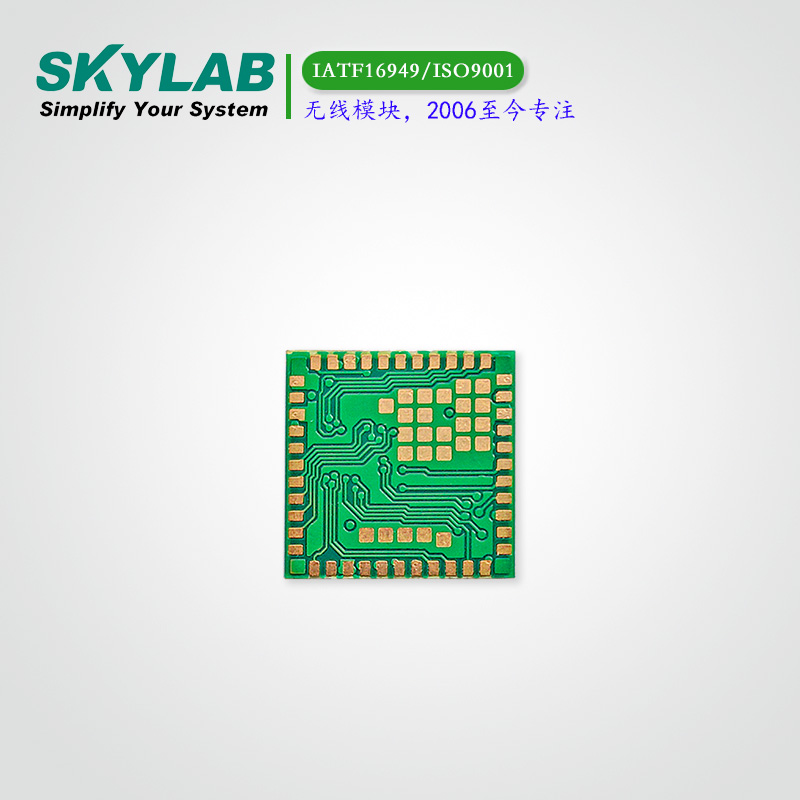

WG225可工作在2.4GHZ和5GHz频段，支持1T1R(一收一发)，外部拥有44Pin引脚，模块尺寸为：12.0mm*12.0mm*1.8mm。

驱动支持Android和Linux系统。

可在使用SDIO 2.4/5GHz WiFi、SDIO 5GHz ac WiFi、SDIO WiFi+UART蓝牙2.1/4.2的应用中使用！

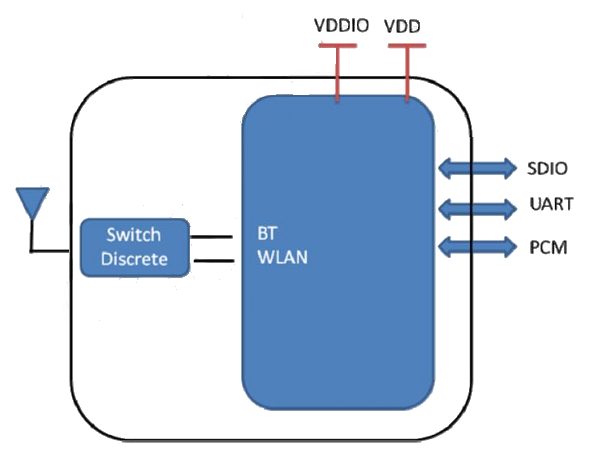

11ac双频蓝牙SDIO WiFi二合一模块WG225应用框图

硬件
型号	WG225
天线样式	PCB Pin
芯片	RTL8821
电压	3.3V+/-5%
尺寸(L×W×H)	12.0mm12.0mm1.8mm
无线
无线标准	IEEE 802.11a/b/g/n/ac
频率	2.412GHz--2.484GHz & 5.180GHz --5.825GHz
数据速率	IEEE 802.11b : 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0--MCS7 @ HT20 /2.4GHz band
	MCS0--MCS7 @ HT40 /2.4GHz band
	MCS0--MCS9 @ HT40 /5GHz band
	IEEE 802.11ac : MCS0--MCS9 @ VHT80 /5GHz band
接收灵敏度	VHT80 MCS9 : -53dBm@10% PER(MCS9) /5GHz band
	HT40 MCS9 : -60dBm@10% PER(MCS9) /5GHz band
	HT40 MCS7 : -65dBm@10% PER(MCS7) /2.4GHz band
	HT20 MCS7 : -66dBm@10% PER(MCS7) /2.4GHz band
	54M: -71dBm@10% PER
	11M: -83dBm@ 8% PER
调制技术	DSSS (DBPSK, DQPSK, CCK)
调制技术	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 125-QAM, 256-QAM)
加密	WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
传输功率	IEEE 802.11ac: 11dBm @HT80 MCS9 /5GHz band
	IEEE 802.11ac: 13dBm @HT80 MCS0 /5GHz band
	IEEE 802.11n: 12dBm @HT20/40 MCS7 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS0 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS7 /2.4GHz band
	IEEE 802.11g: 16dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
Others
证书	RoHS
环境	Operating Temperature: -20℃~70℃
	Storage Temperature: -40℃~135℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
