RTK高精度模组

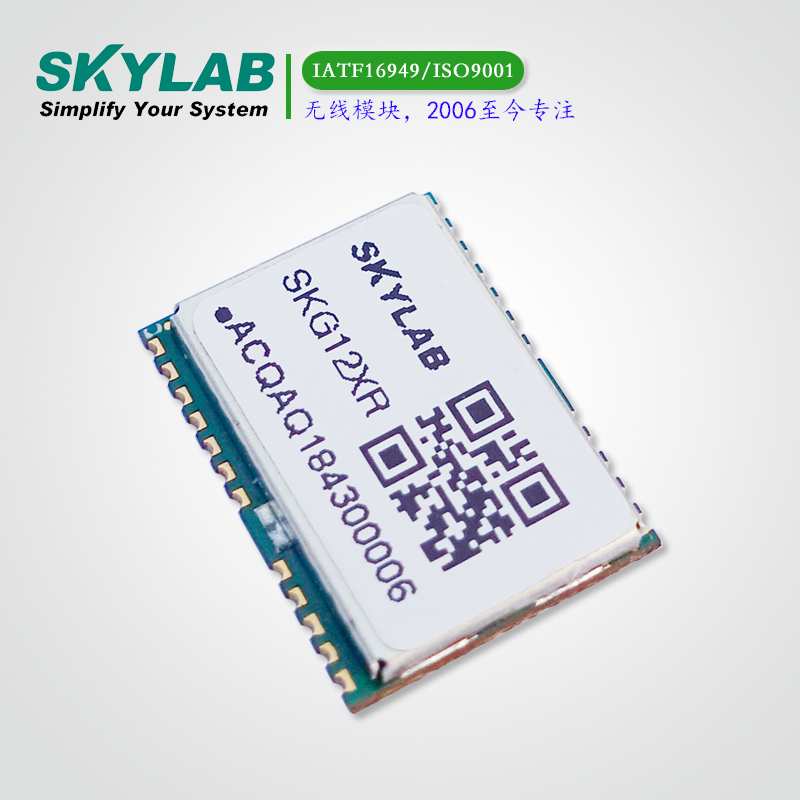

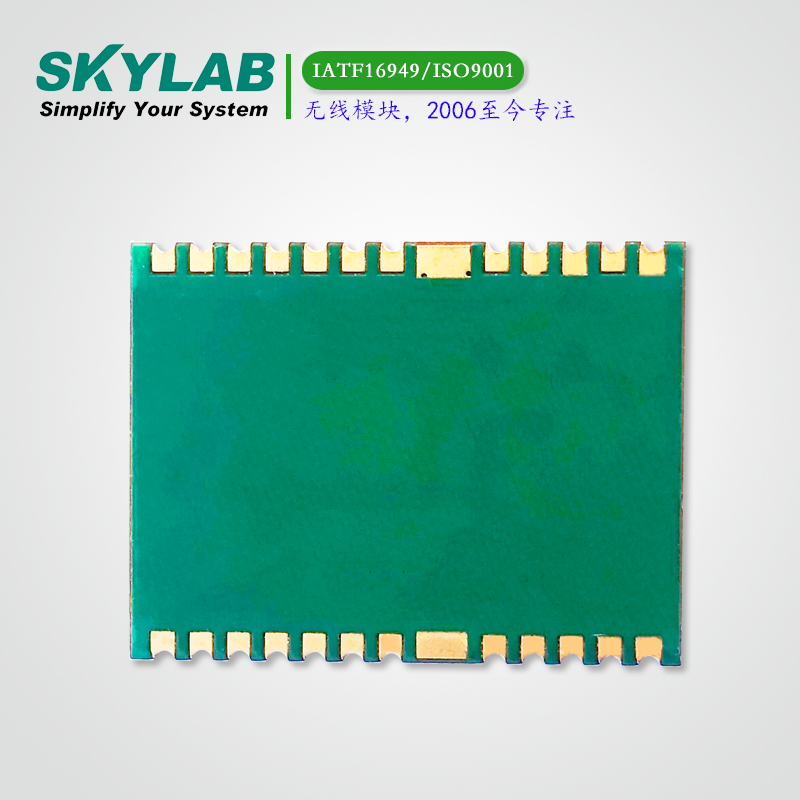

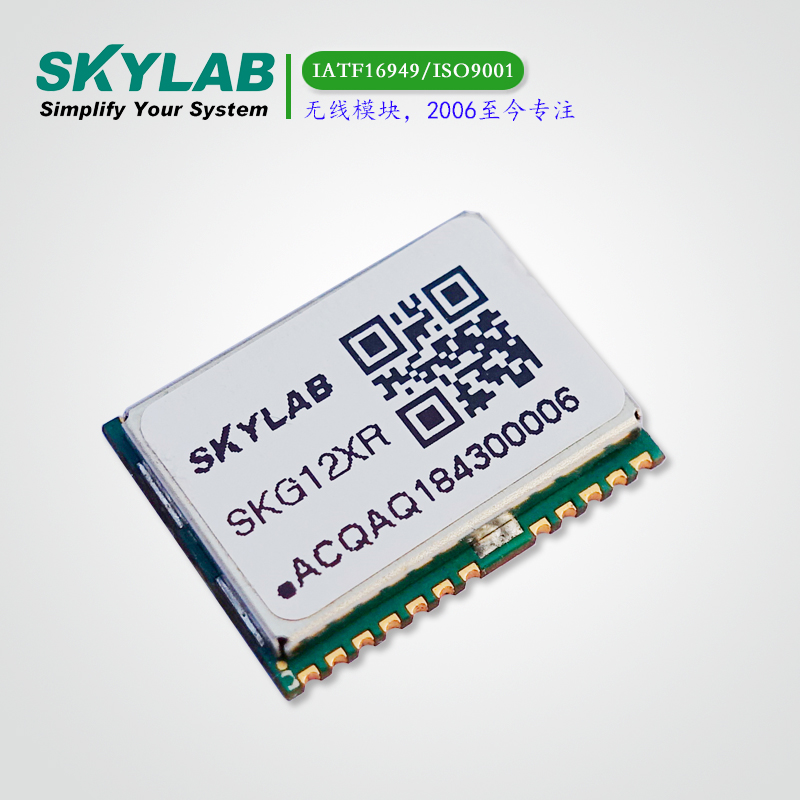

高精度导航定位模块SKG12XR

BDS/GPS双系统,支持RTK,厘米级定位精度

优势：BDS/GPS双系统,支持RTK,厘米级定位精度

尺寸：16*12*2.4（mm）

模块介绍

SKG12XR是一款BDS/GPS 双系统厘米级导航定位模块，能够同时支持 BDS B1、GPS L1 两个频点，内置 RTK 算法, 具有高灵敏度、抗干扰、高性能等特点。

外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用 SMD 焊盘，支持标准取放及回流焊接。

模块应用

主要用于高精度位置信息服务，尤其是对精度要求比较高的特定行业，如：

智能交通汽车无人驾驶

精准农业农机无人驾驶

无人机应用

机器人割草机应用

共享单车监管应用等产品

模块参数

参数	描述	性能指标
电压	3.0~3.6V
射频输入	频率	BDS B1，GPS L1
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸	16.012.22.4（单位：mm）
数据接口	2 个 UART, LVTTL 电平. 波特率 9600～230400bps 可调，默认
天线检测	可支持天线馈电，需外置天线检测电路
定位精度 RMS	单点：2.5m RTK：25cm
测速精度 RMS	GPS/GPS+BDS 双模: 0.1m/s BDS: 0.2m/s
首次定位时间TTFF	冷启动	≤32s
	热启动	≤1s
	重捕获	≤1s
灵敏度	BDS&GPS 模式	跟踪/捕获 -160dBm/-145dBm
动态性能	速度	515m/s
动态性能	加速度	4g
PPS	支持
数据更新率	1Hz
导航数据格式	NMEA 0183（兼容北斗）

GNSS性能指标

[1] 测试条件：CEP,50%，卫星数大于 6 颗，24 小时静态定位，所有卫星信号强度不低于-130dB。

[2] 测试条件：50%@30m/s。

[3] 测试条件：可用卫星数大于 6 颗，所有卫星信号强度不低于-130dBm。

[4] 使用满足条件的高精度天

模块特性

支持 BDS/GPS 系统联合定位；

Smart SuppressTM 抗干扰技术；

高灵敏度设计；

低信号强度快速捕获；

支持RTK，厘米级定位精度；

支持原始观测量输出

支持基准站模式

16mm×12mm的SMD表面贴封装尺寸；

工业级标准。

资料下载

SkyLab_SKG12_DEMO_V1.01_EVB使用手册.pdf

SkyLab_SKG12XR_V2.01_规格书.pdf
