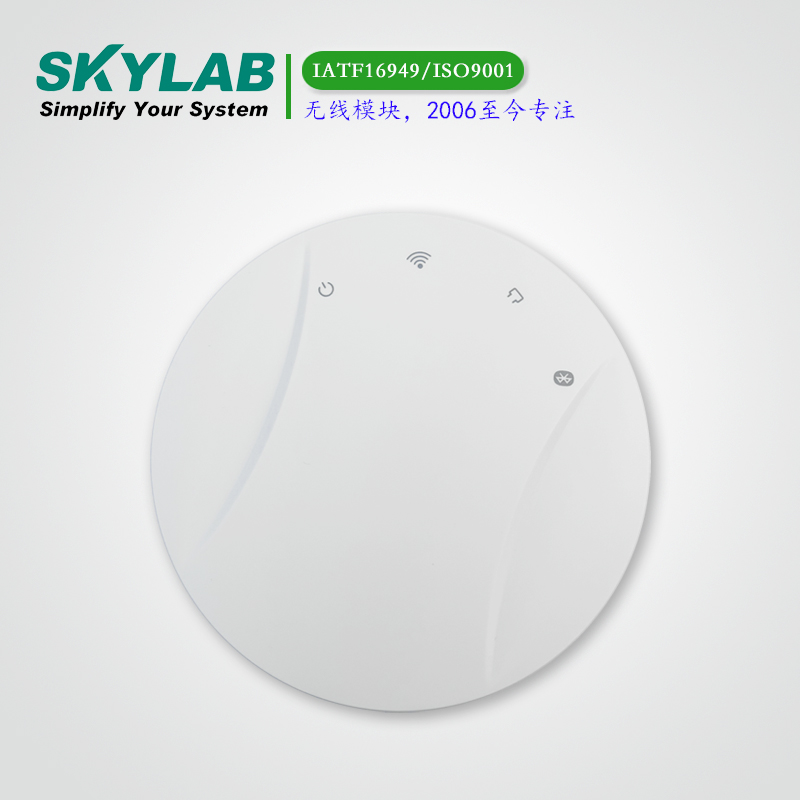

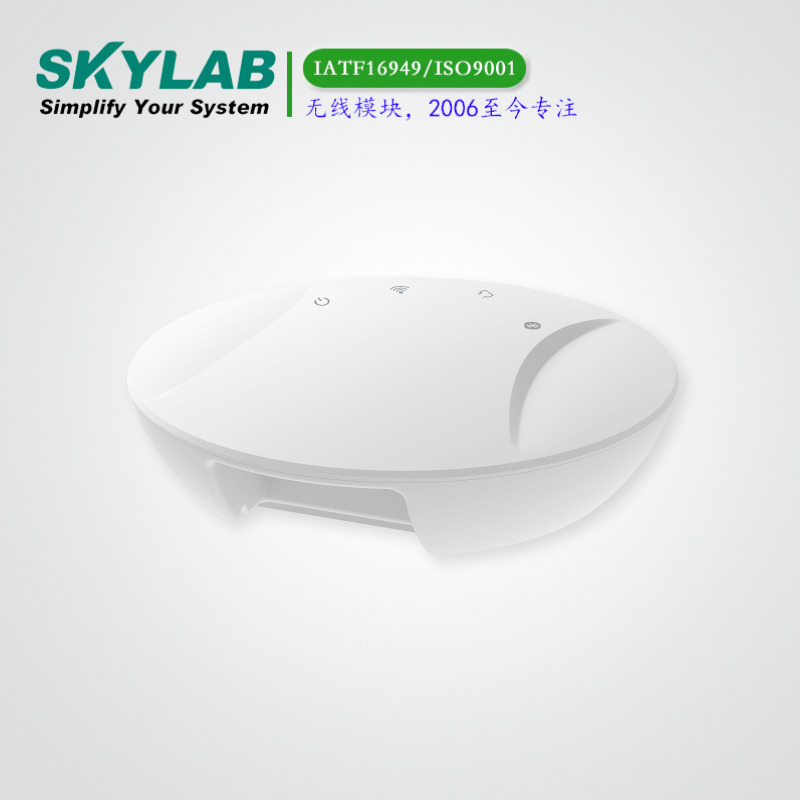

SKYLAB 5.0蓝牙网关VDB2603

VDB2603是一个集成了WiFi和蓝牙5.0 BLE两种无线通信方式的信标，WiFi与蓝牙之间通过串口通信，可灵活应用于各种场景。

优势：5.0蓝牙+WiFi，5.0蓝牙网关，可连接控制20台蓝牙设备

尺寸：124(D)mm,40(H)mm

模块介绍

VDB2603是一个集成了WiFi和蓝牙5.0 BLE两种无线通信方式的信标，WiFi与蓝牙之间通过串口通信，可灵活应用于各种场景。例如，远程控制BLE设备，接收BLE设备发送的数据并转发到后台服务器等。VDB2603的WiFi速率可达百兆，BLE速率可达1Mbps。此外，VDB2603支持POE交换机供电和5V适配器供电两种供电方式，应用更加方便。VDB2603还具有功耗小、体积小等优点。

5.0蓝牙网关VDB2603接口定义图

模块应用

1、蓝牙5.网关VDB2603用于采集蓝牙设备（ibeacon、手环等）的广播数据，并通过WiFi或以太网上传到物联网云平台，应用图解如下图：

2、网关VDB2603连接蓝牙智能门锁，控制门锁开关，应用图解如下图：

3、蓝牙5.0网关VDB2603+ibeacon+蓝牙定位工卡可用于蓝牙5.0室内定位系统中，做人员定位使用，应用图解如下图：

4、蓝牙网关做存在性监测，VDB2603和蓝牙标签绑定，实时监测蓝牙标签的报文信号，以确定其存在性。

模块参数

硬件特性
尺寸	直径: 124mm; 高: 40mm
供电	DC4.5-12.0V、POE Switch up to 57V
电流	200mA@5V
工作温度	-20℃~70℃
接口	WAN口和电源口
WiFi
WiFi 标准	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
传输速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : 72Mbps @ HT20
	150Mbps @ HT40
灵敏度	HT40 MCS7 : -67dBm@10% PER(MCS7)
	HT20 MCS7 : -73dBm@10% PER(MCS7)
	54M: -76dBm@10% PER
	11M: -91dBm@ 8% PER
发射功率	IEEE 802.11n: 15dBm @HT40 MCS7
	15dBm@HT20 MCS7
	IEEE 802.11g: 16dBm
	IEEE 802.11b: 18dBm
安全	WPA/WPA2, WEP, TKIP, and AES
工作模式	Bridge、Gateway、AP Client
蓝牙
蓝牙标准	Bluetooth ® 5.0
传输速率	1Mbps
安全	AES HW Encryption
连接距离	100m
功耗	-20~+8dBm

模块特性

* VDB2603基于蓝牙5.0版本研发；

* 蓝牙芯片采用Nordic nRF52840；

* 蓝牙角色：支持同时多角色，支持广播（从机）、扫描（主机）、连接；

* 蓝牙协议：可扫描，可连接；

* 蓝牙5.0网关烧录新版2.0软件，集成扫描和连接，可扫描采集数据，也可以连接控制蓝牙设备。两类常见客户应用如下：

（1）采集数据：采集ble蓝牙设备的广播数据，蓝牙5.0网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器；

（2）连接控制：单台蓝牙5.0网关至多可连接控制20台蓝牙设备（推荐连接7台），进行双向（上行和下行）数据传输，比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

* BLE蓝牙5.0的数据传输速率最高可达2Mbps；

* 蓝牙覆盖连接距离为150米（空旷环境）；

* 设备过滤：支持多种过滤方式，包括信号量值RSSI、设备名称、Beacon UUID等；

* 通讯协议：网关支持TCP/IP、UDP、MQTT协议，支持定制HTTP数据协议；

* 数据格式：与服务器通信的数据类型为JSON格式；

* 可提供SDK和API接口对接，支持用户进行二次开发；

* WiFi数据速率最高可达150Mbps；

* 支持IEEE802.11b、IEEE802.11g、IEEE802.11n协议；

* 网关支持无线WiFi、以太网两种方式联网；

* 支持升级蓝牙固件和WiFi固件；

* 支持POE开关电源和5.0V适配器电源；

* VDB2603配置一个WAN/LAN可变网络端口；

* 配件清单：蓝牙网关主机 x 1、电源适配器 x 1；

* 蓝牙5.0网关VGB2603已通过BQB认证（蓝牙认证）；

* 符合RoHS、FCC、CE认证标准。

资料下载

V-Power Datasheet_ VDB2603_使用说明书_V1.01.pdf
