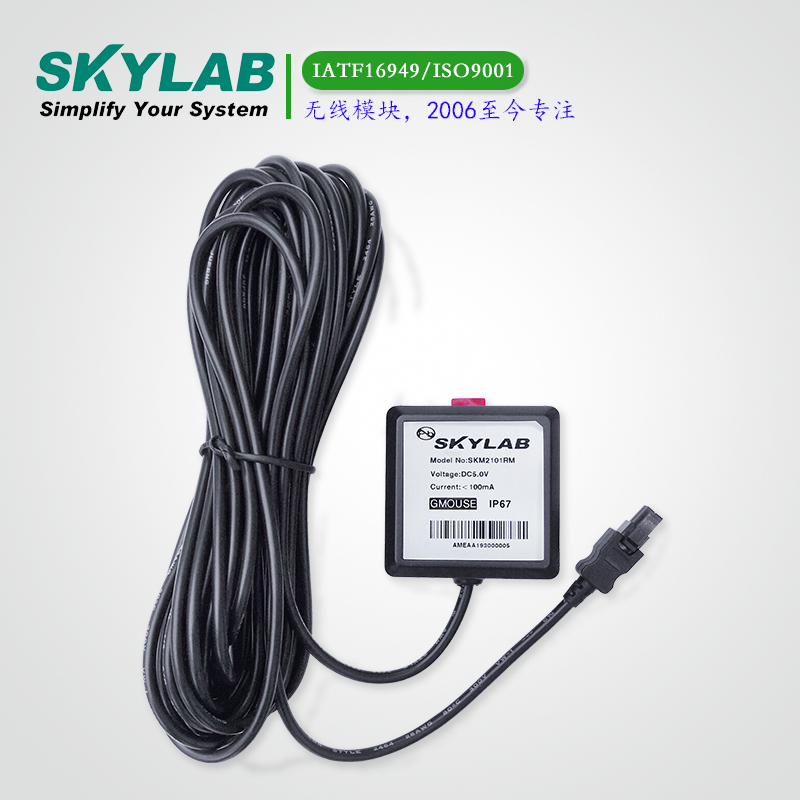

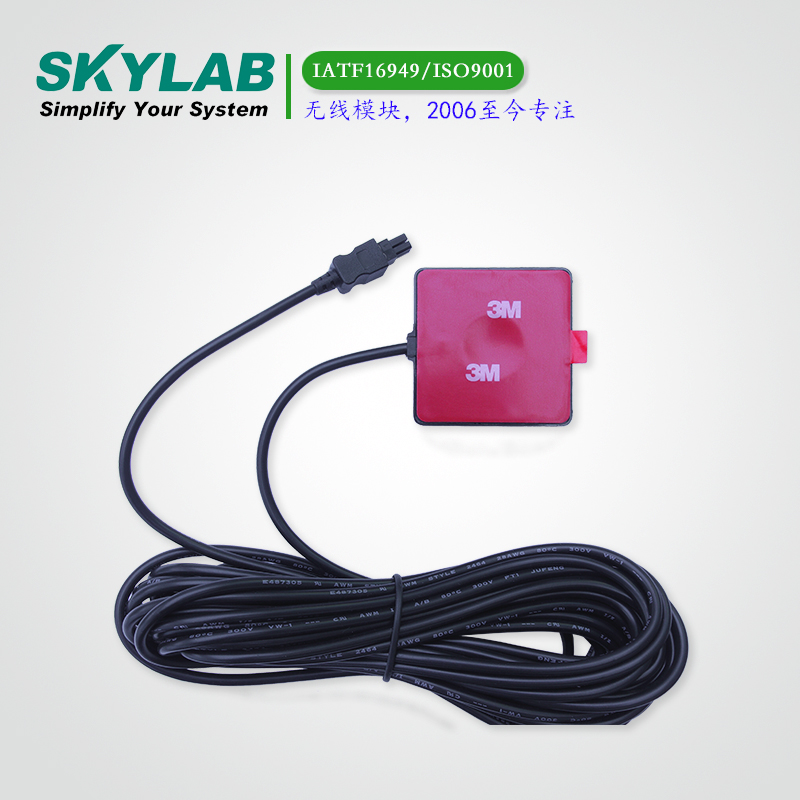

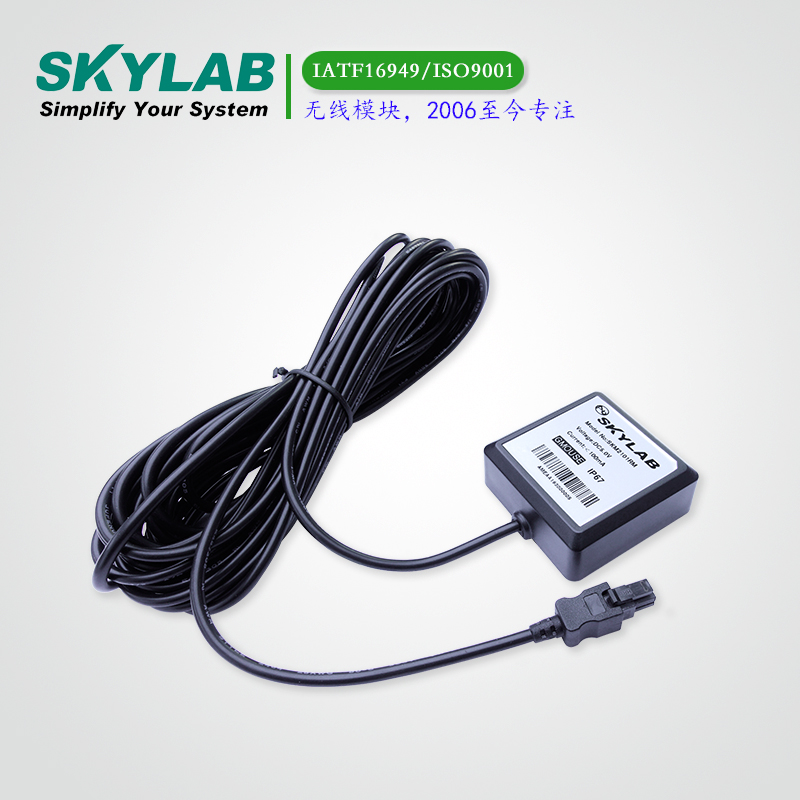

RTK高精度G-mouse SKM2101MR

Gmouse,单频,RTK高精度,IP67级防水

优势：Gmouse,单频,RTK高精度,IP67级防水

尺寸：50.7*48.5*18.5（mm）

模块介绍

SKYLAB SKM2101MR是一款高性能的、特殊定制的多系统导航定位模块，模块包含高性能的能同时支持北斗、GPS和Glonass的卫星接收机芯片，同时支持BDS/GPS 或GPS/GLONASS双星系统，配合全国北斗增强网的高精度定位服务，可以达到实时的分米级定位精度。模块具有行业领先的-167dBm导航灵敏度和A-GNSS服务，内置GNSS天线，以实现最佳的性能，使其在城市峡谷、茂密树木下都可以达到卓越的定位精度。

该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求。

同时，模组集成惯导，A-GNSS加速定位服务，方便客户在不同的应用场景上使用。

SKM2101MR订购信息

Module No.	GNSS Receiver	I/O Level	Connector	Cable(mm)
SKM2101MR-33M3	GPS/BDS	RS232	Micro-Fit 3.0	3000
SKM2101MR-33M5	GPS/BDS	RS232	Micro-Fit 3.0	5000
SKM2101MR-33M7	GPS/BDS	RS232	Micro-Fit 3.0	7000

模块应用

LBS（基于位置的服务）

PND（便携式导航设备）

车载导航系统

车辆监控

汽车保全系统

模块参数

技术参数

参数	描述	性能指标				备注
参数	描述	最小值	典型值	最大值	单位	备注
定位精度	单点定位(水平)		2.5 m CEP
定位精度	RTK(水平)		<20cm CEP			使用千寻跬步专业版(FindM Pro)
测速精度			＜0.05		m/s
导航更新率 (PVT)			1HZ	10HZ
导航延迟
传感器测量输出率
首次定位时间	冷启动		26		s
	热启动		1		s
(TTFF)	辅助启动		3		s
灵敏度	跟踪		-167		dBm
	重捕获		-160		dBm
	冷启动		-148		dBm
	热启动		-157		dBm
串口输出波特率		4800	9600	230400	bps	默认9600bps
数据更新率			1		Hz
工作电压	VCC	3.5	3.5	5	V
功耗			21		mA	电压3.5V
温度	工作	-40		85	℃
温度	存储	-40		85	℃
