首页 - 产品中心 - 卫星导航模组 - 单频GNSS模组 - 北斗模块 SKG09D

0

/

0

单频GNSS模组

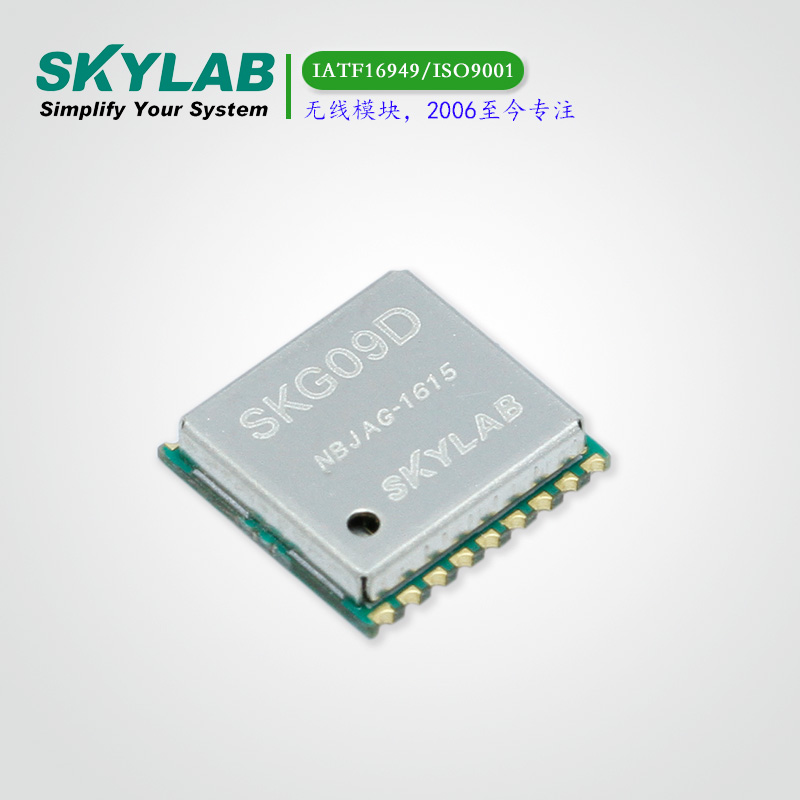

北斗模块 SKG09D

SKG09D是高性能GNSS一体化解决方案模块,功能超级敏感,超低权力和小的形式因素。应用于射频信号天线的输入模块,和一个完整的串行数据信息与位置、速度和时间信息在与nmea协议或串行接口自定义协议。

优势：小尺寸，GPS+BDS/GLONASS

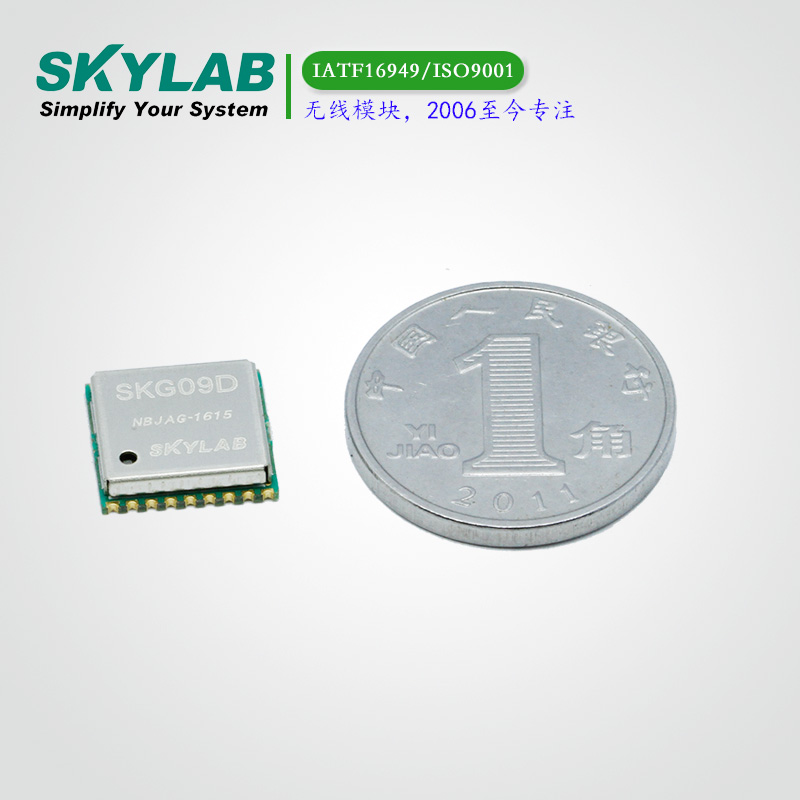

尺寸：10.1*9.7*2.2(mm)

模块介绍

SKG09D是高性能GNSS一体化解决方案模块,功能超级敏感,超低权力和小的形式因素。应用于射频信号天线的输入模块,和一个完整的串行数据信息与位置、速度和时间信息在与nmea协议或串行接口自定义协议。

它是由高性能的单芯片构成，具有高灵敏度、低功耗、小型化、其极高追踪灵敏度大大扩大了其定位的覆盖面，在普通GPS接收模块不能定位的地方，如狭窄都市天空下、密集的丛林环境。小形状系数和低功耗消费使模块容易融入便携式设备像导航仪,手机、相机和车辆导航系统。

Notes:烧录不同的程序，可为单北斗模块，单GLONASS模块，GPS+北斗模块，GPS+GLONASS模块

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	指标
接收机类型	GPS/GLONASS/BD /GALILEO
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
	Timing (PPS)	10ns RMS
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
功耗值	Tracking	25mA @3.3V Typical
功耗值	Acquisition	30mA @3.3V
最大更新速率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g

模块特性

接收机类型：GPS/GLONASS/BDS/GALILEO/QZSS

超高灵敏度：-165dBm

在低信号电平下极快的TTFF

内置12个多音有源干扰消除器

超低功耗

±10ns高精度时间脉冲(1PPS)

高级功能： Always Locate;AIC;EPO;EASY

SBAS(WAAS, EGNOS, MSAS,GAGAN)

室内和室外多路径检测和补偿

外形小巧：10.1X9.7x2.2mm

符合RoHS标准（无铅）
