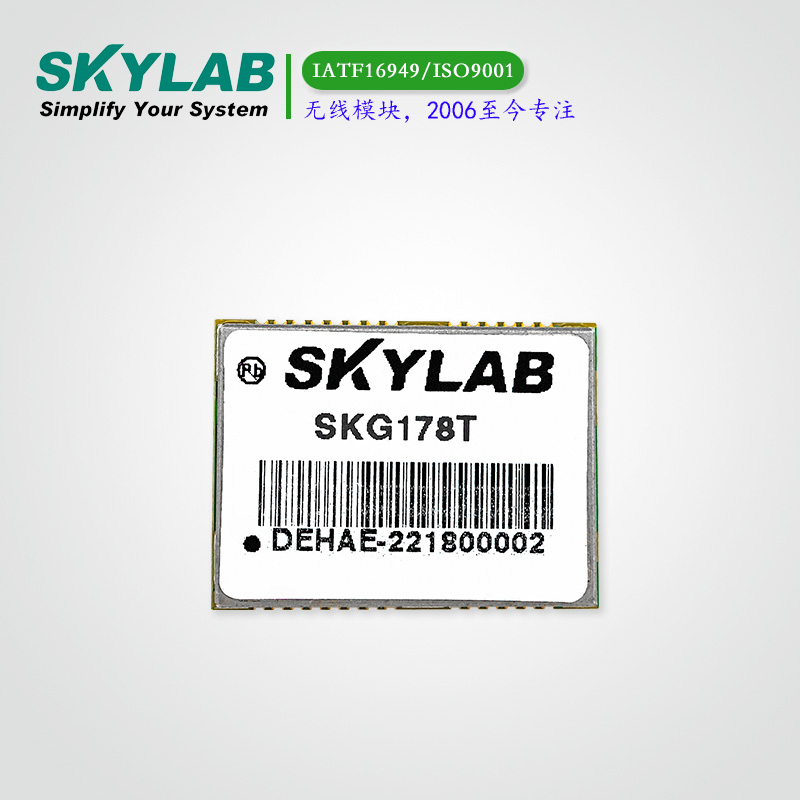

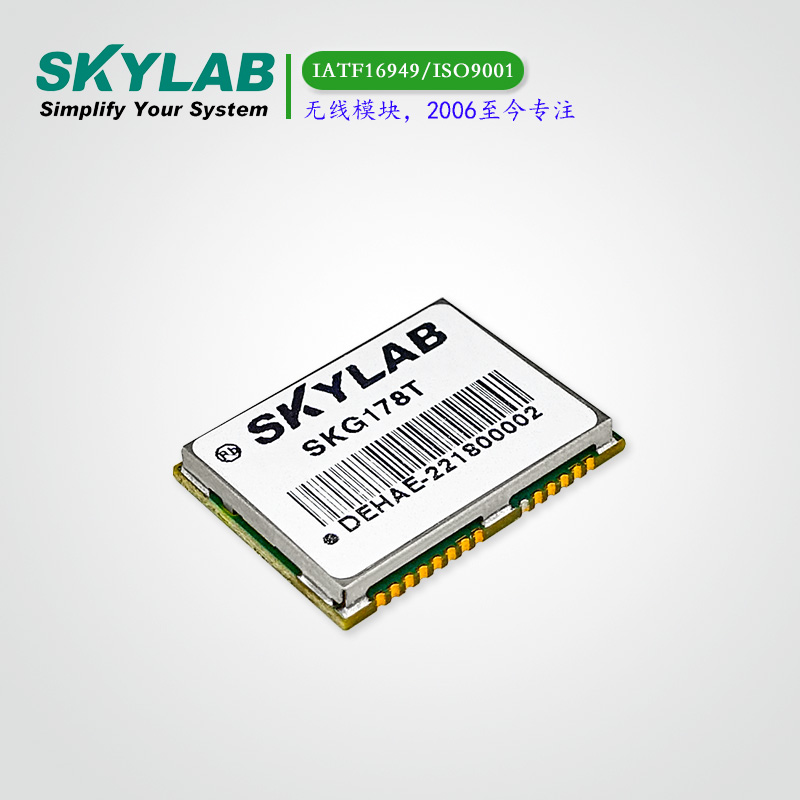

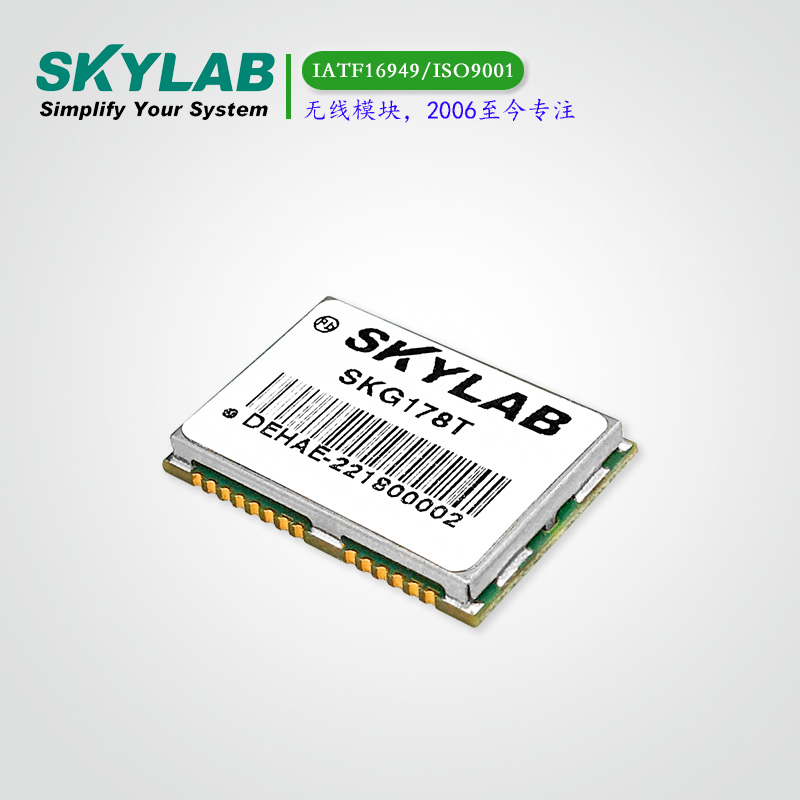

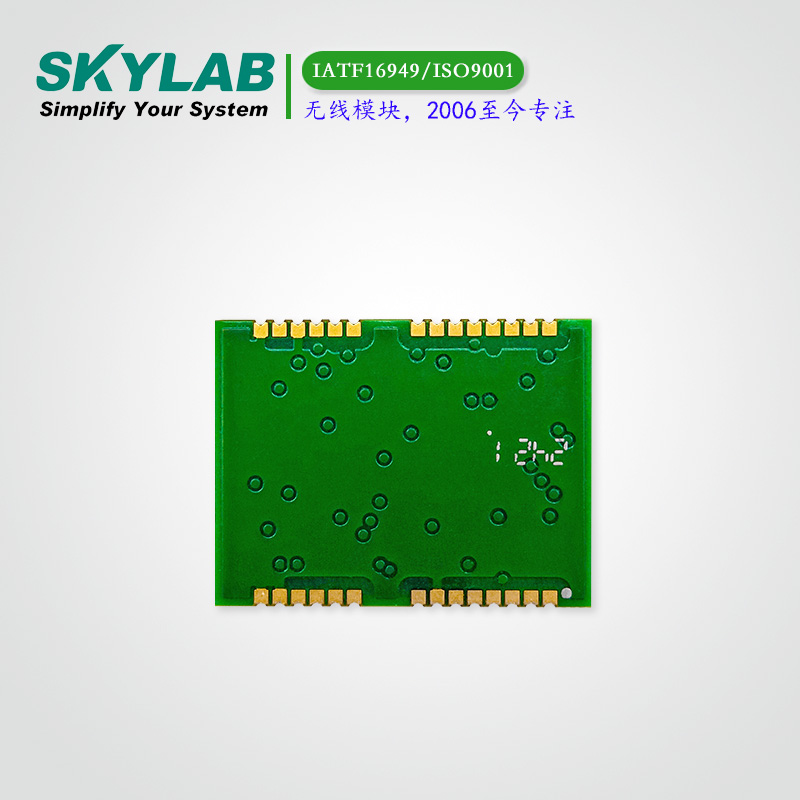

GPS北斗授时模块SKG178T

SKG178T为GNSS多系统高精度授时模块。基于具有完全自主知识产权的多系统、低功耗、高性能SoC芯片设计，支持BDS、GPS、GLONASS和 Galileo等系统，可同时接收和处理其中两种或三种系统，也可单系统独立工作。

优势：±20ns高精度，工业级，小尺寸

尺寸：22.4*17*2.4（mm）

模块介绍

支持SBAS、QZSS系统及DGNSS数据输入功能，具有先进的AGNSS功能，在联网情况下可通过和芯星通的辅助数据服务提高定位速度。

SKG178T模块整合了滤波器、线性放大器及天线保护功能，同时具备优化的射频结构及干扰抑制能力，保证了模块在复杂电磁环境下依然可以提供良好的性能。

模块支持定点授时、优化位置授时定位授时，在复杂信号环境下也能保证良好的授时精度。

SKG178T外形尺寸紧凑采用SMT焊盘，支持标准取放及回流焊接全自动化集成尤其适用于低成本、低功耗领域。

模块应用

◆ 电力高精度授时

◆ 个人授时设备

◆ 基站高精度授时

◆ 其他高精度授时

模块参数

参数	描述	性能指标
电压	3.0~3.6V DC
功耗	62mW @3.3V
射频输入	频率	BDS B1:1561.098MHZ GPS L1: 1575.42MHZ GLONASS L1OF: 1602MHZ Galileo E1-B/C :1575.42MHZ
	驻波比	≤2.0
	输入阻抗	50Ω
	天线增益	5～35dB
物理尺寸	17x22.4x2.4（单位：mm）
重量	1.7g
数据接口	2个UART, TTL 电平,波特率 4800～115200bps
天线检测	可支持天线馈电，需外置天线检测电路
首次定位时间TTFF	冷启动	≤28s
	热启动	≤1s
	重捕获	≤1s
灵敏度	跟踪	-160dBm
灵敏度	捕获	-155dBm
精度	定位	双系统水平 Open-Sky： CEP=2.0m 双系统垂直 Open-Sky： CEP=3.5m
精度	速度	双系统水平： 0.1m/s
动态性能	速度	515m/s
	加速度	4g
	高度	18000m
PPS	支持，精度 20ns
数据更新率	1Hz
导航数据格式	NMEA 0183，Unicore Protocol，RTCM3.2
