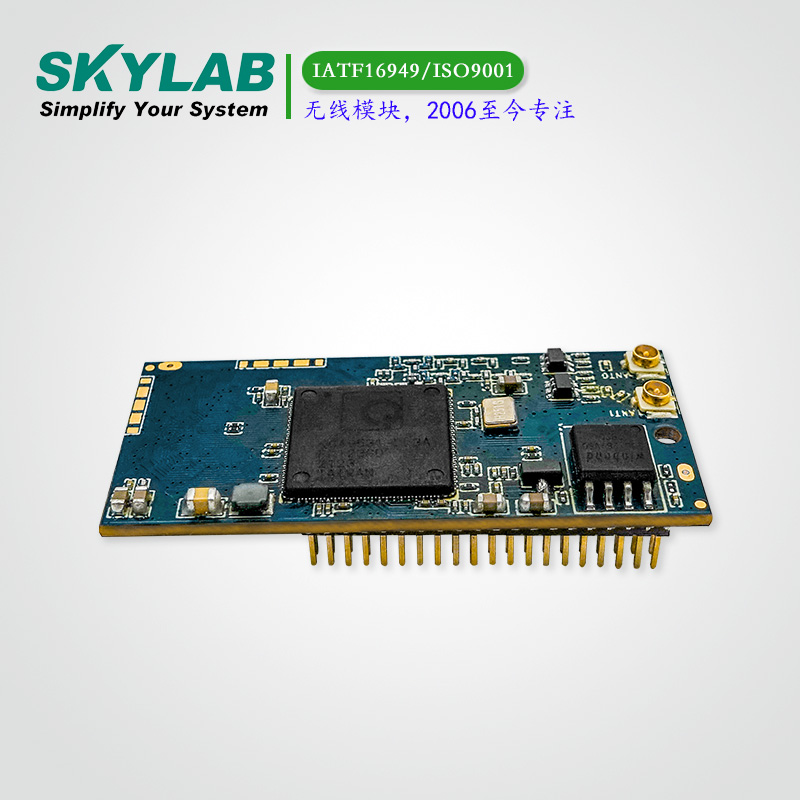

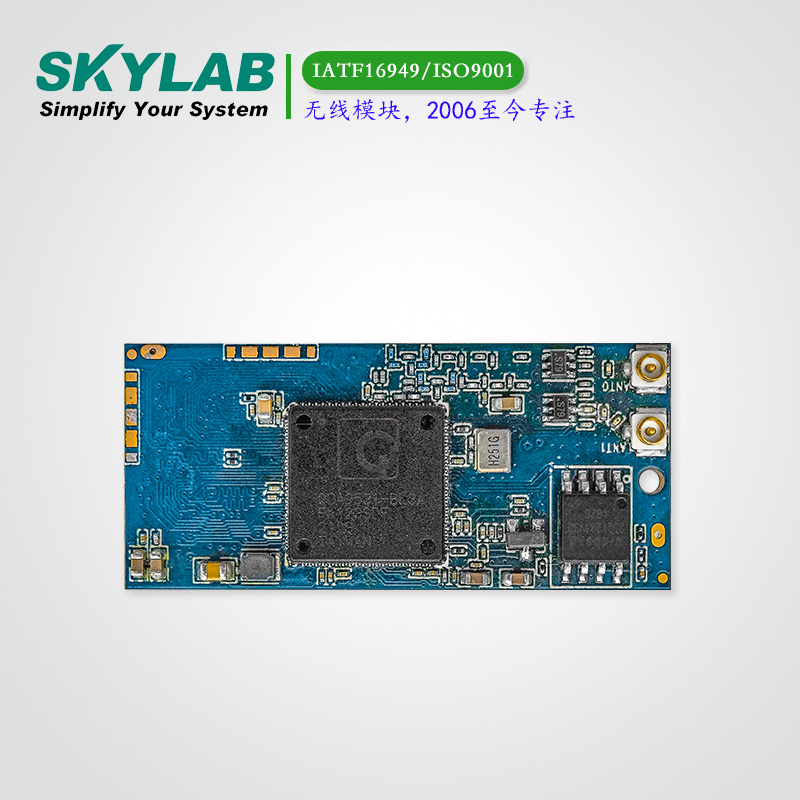

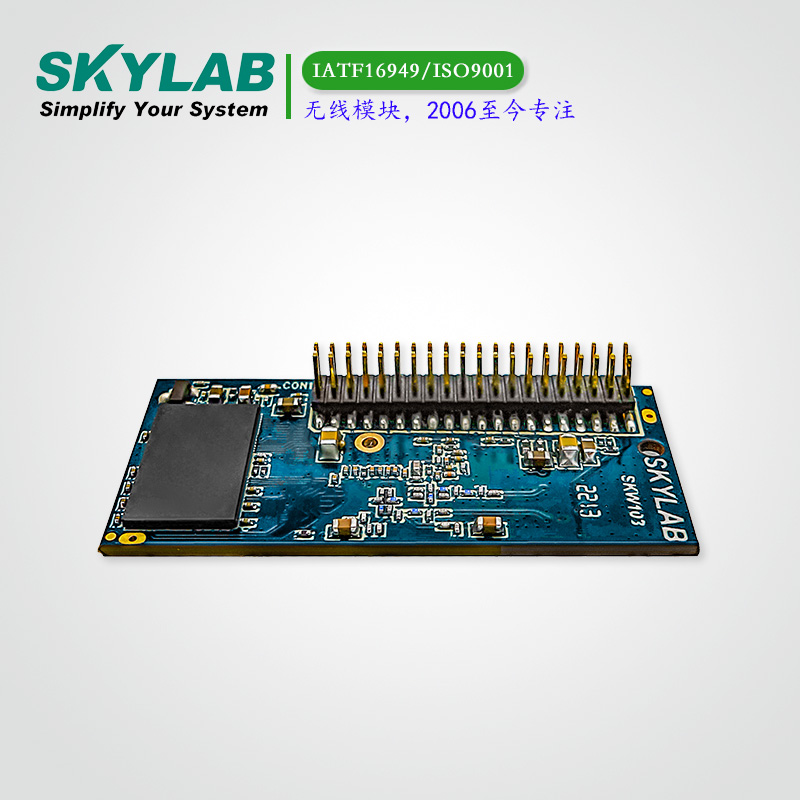

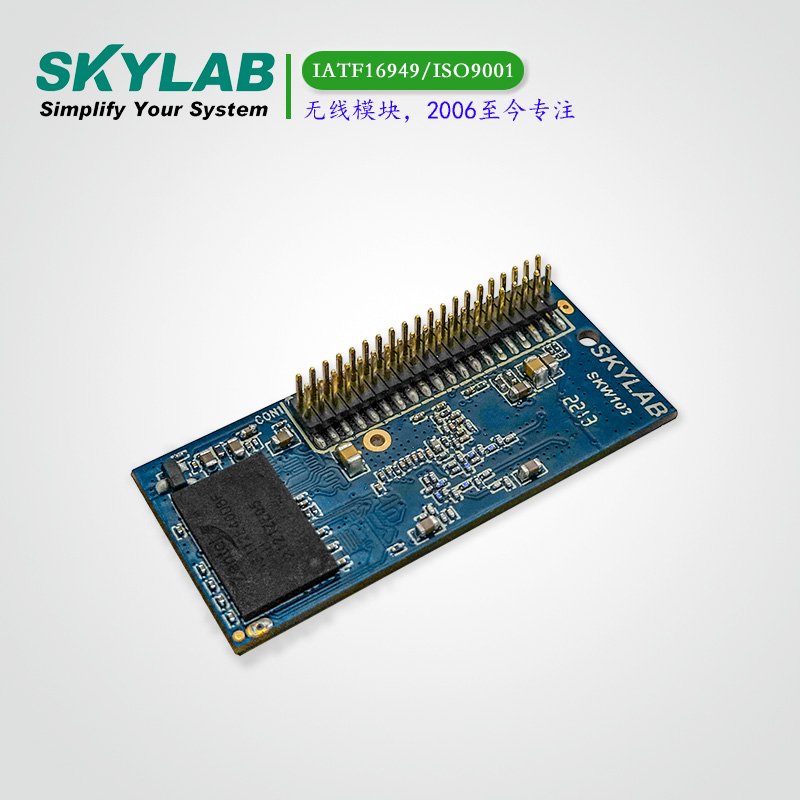

无线路由QCA9531 WiFi模组SKW103

SKW103是一款基于QCA9531研发，符合IEEE 802.11b/g/n标准，2T2R，支持300Mbps PHY数据速率的小尺寸无线路由WiFi模块，DDR2内存可达1024Mb，Flash内存可扩展至256Mb，1个LAN接口和1个WAN接口，支持AP/Client/Router模式。

优势：2T2R，QCA9531方案，支持AP/Client/Router模式

尺寸：41.2*18.5*9.0（mm）

模块介绍

SKW103模块包括802.11n MAC和基带，2.4GHz无线电和FEM, 650MHz MIPS CPU, 2端口10/100快速以太网交换机。低功耗、低成本、高度集成的AP路由器和消费电子设备的解决方案，该模块只需要一个外部3.3V电源。它支持802.11n工作在20 MHz和40 MHz信道分别高达144Mbps和300Mbps，以及IEEE 802.11b/g数据速率。

该模块支持网桥模式、AP客户端模式和网关模式。高性能模块可以轻松处理路由、安全、VoIP等高级应用。它还包括一个接口的选择，以支持各种应用程序，如USB端口访问外部存储和3G/TLE调制解调器。特别是在物联网方面，应用广泛。

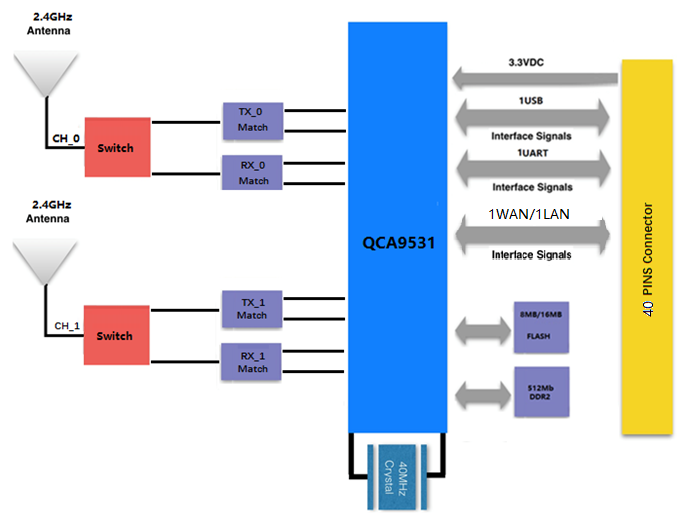

无线路由WiFi模块SKW103应用框图


无线路由WiFi模块SKW103订购信息

Module No.	SPI Flash Size	DDR2 Size
SKW103_E85	8M Bytes	512M bites
SKW103_E81	8M Bytes	1024M bites
SKW103_E165	16M Bytes	512M bites
SKW103_E161	16M Bytes	1024M bites
SKW103_E325	32M Bytes	512M bites
SKW103_E321	32M Bytes	1024M bites

WiFi模块板载增益天线 WiFi模块贴片增益天线

模块应用

USB WiFi摄像头

物联网

WiFi AP

3G/4G WiFi路由器

WiFi中继器

楼宇自动化

家庭自动化

智能家居网关

工业控制

模块参数

硬件
型号	SKW103
天线	IPEX
芯片	QCA9531
电压	3.3V±5%
尺寸(L×W×H)	41.2mm18.5mm9.0mm
2.4GHz WiFi特性
无线标准	IEEE 802.11b/g/n
频率范围	2412GHz---2484MHz
传输速率	IEEE 802.11b : 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0--MCS7 @ HT20
	MCS0--MCS7 @ HT40
接收灵敏度	HT40 MCS7 : -69dBm@10% PER(MCS7)
	HT20 MCS7 : -71dBm@10% PER(MCS7)
	54M: -75dBm@10% PER
	11M: -88dBm@ 8% PER
调制技术	DSSS (DBPSK, DQPSK, CCK)
调制技术	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
无线安全	WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
传输功率	IEEE 802.11n: 13-16dBm @HT20/40 MCS7
	IEEE 802.11g: 14-17dBm @54MHz
	IEEE 802.11b: 16-20dBm @11MHz
工作模式	Bridge/Gateway/AP Client
其他
资质	ROHS
环境	Operating Temperature: -20℃~70℃
	Storage Temperature: -40℃~85℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing

无线路由WiFi模块SKW103电气特性

a）绝对最大额定值

Parameter	Condition	Min	Typ.	Max.	Unit
Storage temperature range		-40		125	°C
ESD Protection	VESD	/		2000	V
Supply voltage	VDD_3.3V	0		3.6	V
Voltage on any I/O pin		-0.3		3.63	V

b）推荐运行额定值

Parameter	Symbol	Minimum	Typical	Maximum	Unit
Extended temp. range	TA	-20		70	ºC
Power Supply	VDD_3.3V	3.14	3.3	3.46	V
Input Low Voltage	VIL	-0.3		0.8	V
Input High Voltage	VIH	2		3.63	V

c）测量条件

System state	Current (Typ.)@3.3V	Current (Max.)@3.3V
Standby	180 mA	210 mA
Transmit(2.4g;+15dBm @TX HT20 MCS7.)	400 mA
Transmit(2.4g;+18dBm @11b 11Mbps.)	580 mA	685 mA
