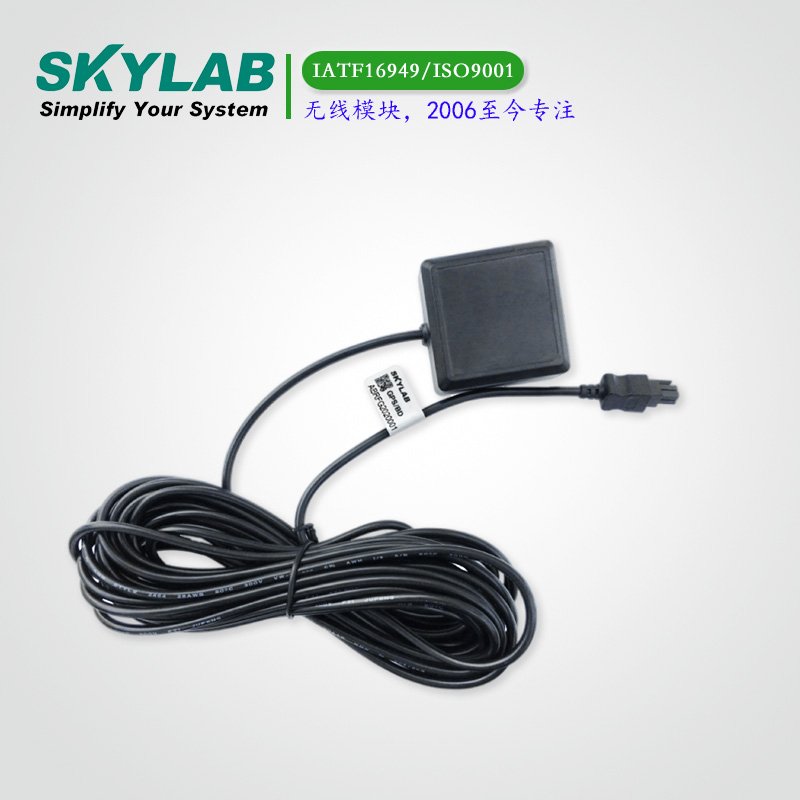

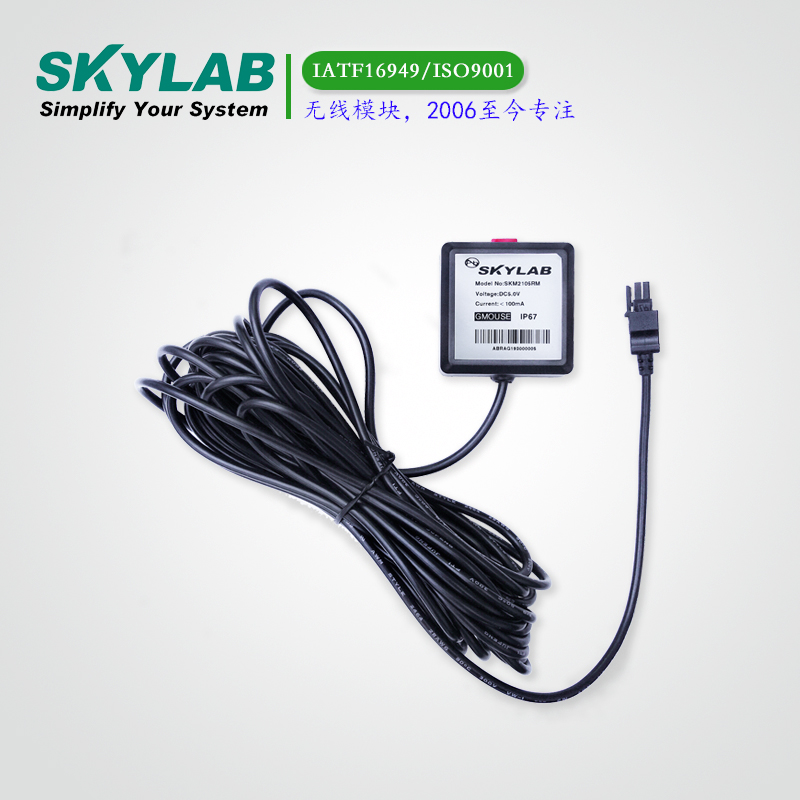

SKYLAB SKM2102SR具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。它是基于单片架构的高性能GNSS单芯片，-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。
Skylab SKM2102SR支持以下NMEA-0183消息：GGA、GLL、GSA、GSV、RMC VTG、ZDA。默认的NMEA-0183输出设置为GGA、GLL、GSA、GSV、RMC VTG、ZDA和默认的波特率，设置为115200bps。
订购信息：
线长 | 长度/Length（mm） |
L | 3000±50 |
L | 5000±50 |
L | 8000±50 |
接口信息描述：
SKM2102SR可根据实际需求选择4PIN的SKM2102SR-40MXT和6PIN的SKM2102SR-40FXT
电源：SKM2102SR系列输入电压VCC范围为3.5V~5.5V，电流要求大于100mA。靠近接口电源的地方请放置去耦电容（10uF和1uF）。
UART端口：SKM2102SR系列支持一个完整的双工系列通道UART。
RS232电平：SKM2102SR系列使用单芯片RS232到UARTbridge，它是3.3V驱动的EIA/TIA-232和V.28/V.24。
SKM2102SR-40MXT
序号
NO. | 名称
Name | 输入/输出Input/Output | 描述
Describe | 备注
Remark |
Micro-Fit 3.0 连接头 |
1 | RXD | I | UART Serial Data Input | RS232电平 |
2 | GND | G | Power Ground | Reference Ground |
3 | TXD | O | UART Serial Data Output | RS232电平 |
4 | VCC | P | Power Supply | VCC:3.5V~5.5V |
SKM2102SR-40FXT
序号/NO. | 名称/Name | 输入/输出Input/Output | 描述/Describe | 备注/Remark |
MOLEX 连接头105308-1206 |
1 | GND | G | Power Ground | Reference Ground |
2 | RXD | I | UART Serial Data Input To SKM2102SR | RS232 |
3 | TXD | O | UART Serial Data Output From SKM2102SR | RS232 |
4 | NC |
| Not Connect |
|
5 | PPS | O | Time Pulse Signal (Default 100ms) |
|
6 | VCC | P | Power Supply | VCC:3.5V~5.5V |
LBS（基于位置的服务）
PND（便携式导航设备）
车载导航系统
项目/ Items | 参数/Parameter |
接收类型/Type of receipt | GNSS |
灵敏度/Sensitivity | 跟踪/Tracking | -162dBm |
捕获/Acquisition | -148dBm |
精度/Accuracy | 定位精度/ Position | Open-Sky CEP<1m |
漂移速度/Velocity | 0.1m/s |
定位时间/Acquisition Time | 冷启动/Cold Start | ≤28s |
热启动/Hot Start | <1s |
重捕获/Re-Acquisition | ≤1s |
电源功耗/Power Consumption | 跟踪/Tracking | 56~59mA @5V Typical |
捕获/Acquisition | 57~62mA @5V |
NMEA输出频率/NMEA output frequency | 1Hz |
使用范围/Operational Limits | 速度Velocity | Max 515m/s |
加速度/Acceleration | <4g |
天线指标/Antenna design |
外型尺寸/External dimension | 25x25x4.0mm或35x35x4.0mm |
频点/Frequency point | GPS/QZSS :L1CA, L1C,L5 |
GLONASS: L1 |
BeiDou: B1I,B2a,B1C(默认关闭/Off by default) |
GALILEO: E1,E5 |
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1) |
L1频点：1575.42，支持L1 /E1/B1C/L1，及附近频点：B1/B1I |
L5频点：1176.42，支持：L5/B2a/L5，及附近频点：E5 |
阻抗/Impedance | 50Ω±10% |
轴比/Axial ratio | 3 dB max |
极化/Polarization | 右极化(RHCP) /Right polarization (RHCP) |
机械特性/Mechanical characteristics |
尺寸/Size | 50.7* 48.5 * 18.5mm |
电源功耗/Power Consumption |
电压/Voltage | 3.0V~3.6V |
电流/Electric current | 53mA(typical) |
工作环境/Operating environment |
工作温度范围/Operating temperature | -40 ~ +85 ℃ （不包括备份电池） |
存储温度/storage temperature | -40 ~ +105 ℃ |
湿度/ Humidity | ≦95% |
BDS、GPS、GLONASS、Galileo、QZSS、SBAS和Navic多系统接收
超高灵敏度：-162dBm
NMEA协议（默认波特率：115200bps）
内部备用电池
嵌入式陶瓷天线25x25x4.0mm及35x35x4.0mm
高级特性;AIC;EPO;EASY
工作温度范围：-40~85℃
符合ROHS,CE,FCC标准
尺寸：50.7*48.5*18.5mm
