双频多模定位模块

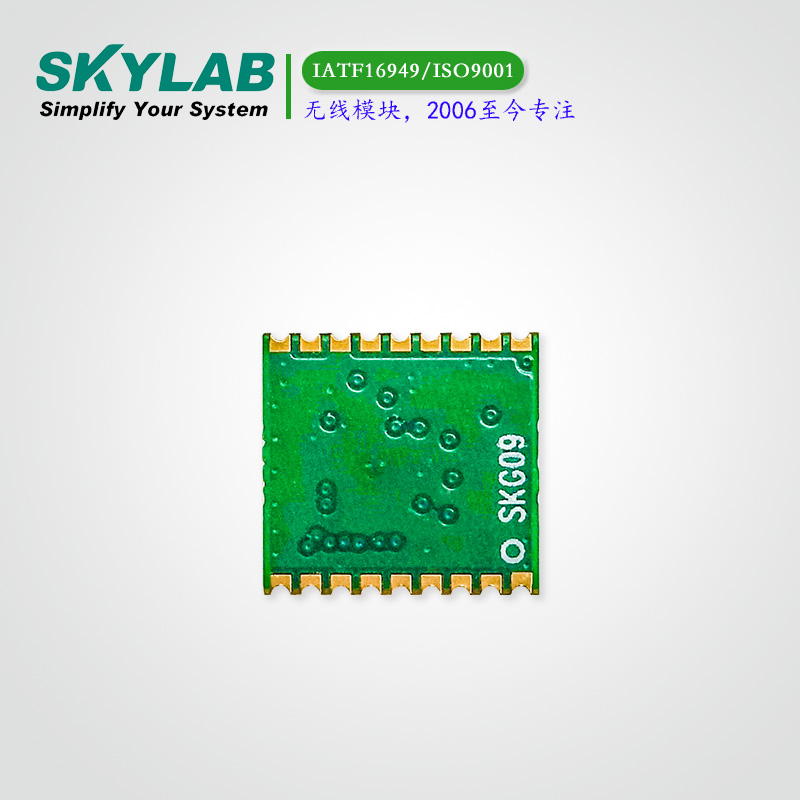

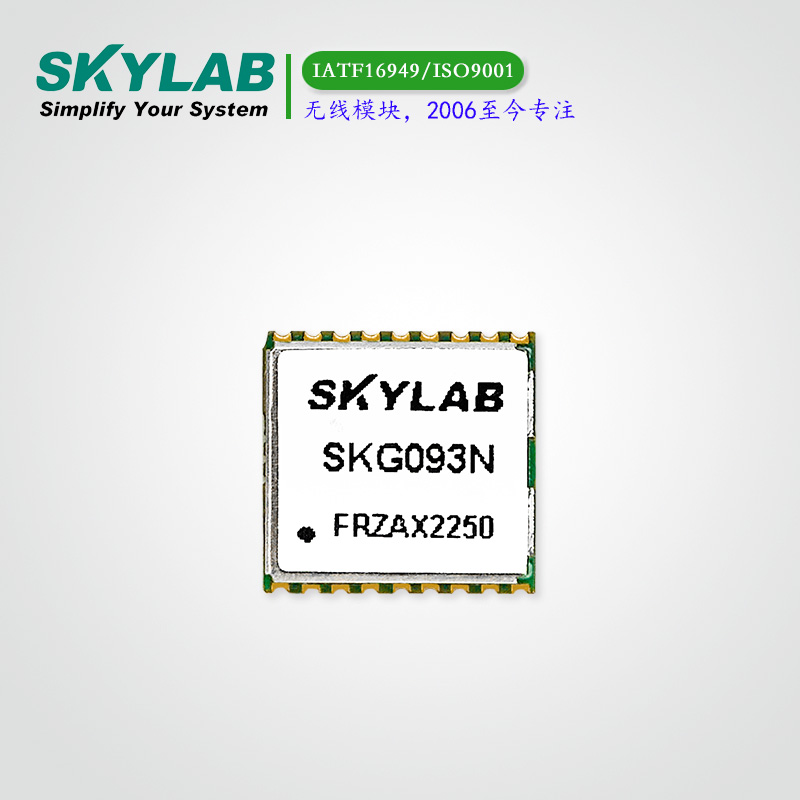

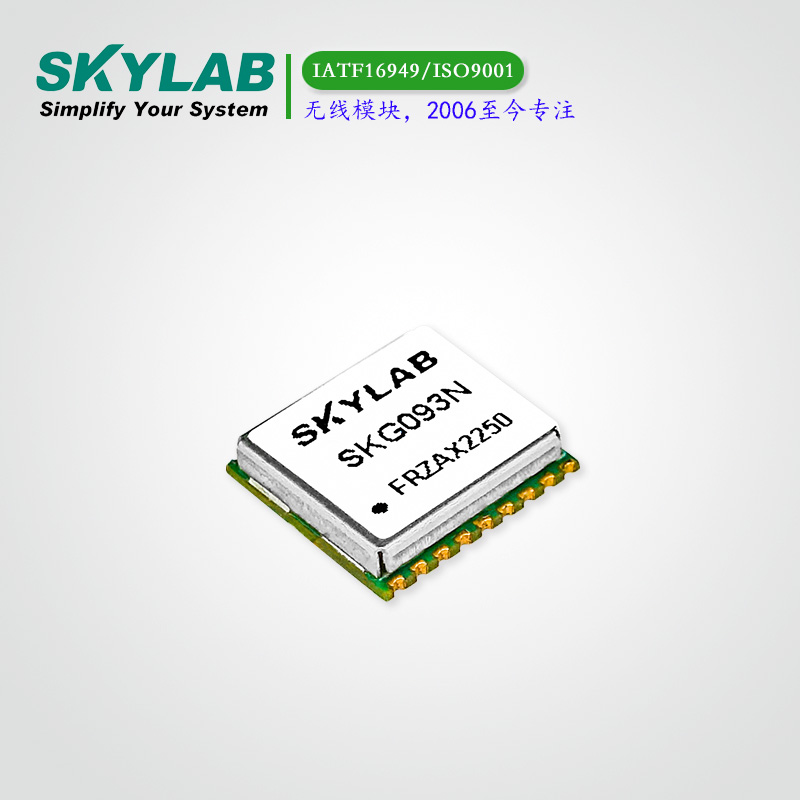

L1+L5双频GPS+北斗定位模块SKG093N

SKG093N是一款面向车载导航领域的工业级、L1+L5双频定位、高性能、低功耗车载定位导航模块,水平定位精度≤1.2m,SBAS辅助定位模式CEP≤1.0m。28s的冷启动时间,-165dBm跟踪灵敏度,功耗值为50mA(3.3V),默认波特率为115200bps。
Read More
L1+L5双频,工业级标准,RTCM2.3-3.3,支持AGPS,1.2m定位精度

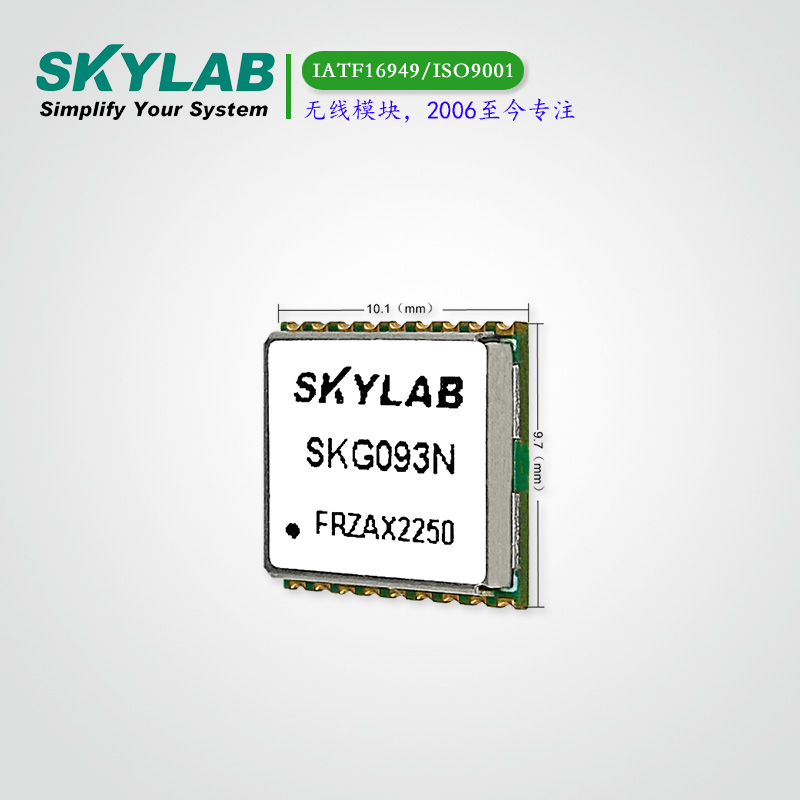

尺寸:10.1*9.7*2.2(mm)
浏览数:
0

SKG093N是一款面向车载导航领域的工业级、L1+L5双频定位、高性能、低功耗车载定位导航模块,模块能够同时支持GPS、BDS、GLONASS、Galileo 以及QZSS的卫星定位系统,模块支持输出RTCM3.3协议,支持特定版本输出原始观测值,客户自行解析后可做RTK。

L1+L5双频GPS+北斗定位模块SKG093N在开放天空环境下自主定位的水平定位精度≤1.2m,SBAS辅助定位模式CEP≤1.0m。28s的冷启动时间,-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。

SKG093N模块的输入电压VCC范围为3.0 V~ 3.6V,内部有复杂的组合导航算法,所以功耗比一般的导航模块高,功耗值为50mA(3.3V)。请在设计硬件电路过程中,一定给本产品预留足够的功耗,即电流不小于150mA。

SKG093N模块提供了两个串口,其中,UART0用于发送卫星信息,UART2用于输出差分信息。支持数据传输、固件升级功能,输入/输出信号类型为 LVTTL 电平(3.3V)。默认波特率为115200bps,最高可设为 921600bps,串口波特率均可由用户自行配置。

SKG093N 提供非常精准的时间脉冲 PPS 信号,PPS 信号可为外部系统提供授时功能,脉冲宽度可调,精度20ns,默认情况下每秒输出一个脉冲。



同系列产品订购须知


GNSS模块

型号

特性

订购须知

LI+L5双频定位模块

SKG123L

可根据需求选择标准高精度版本、RTK高精度版本(支持输出RTCM3.3协议,支持特定版本输出原始观测值,客户自行解析后可做RTK)、IRNSS版本。

UART接口,可外接有源,无源天线

LI+L5双频定位模块

SKG123S

SPI接口,可外接有源,无源天线

LI+L5双频定位模块

SKG093N

可根据需求选择标准高精度版本、RTK高精度版本(支持输出RTCM3.3协议,支持特定版本输出原始观测值,客户自行解析后可做RTK)。

UART接口,可外接有源,无源天线

LI+L5双频定位模块

SKG123N

UART接口,可外接有源,无源天线

LI+L5双频惯导定位模块

SKM-6DM

高性能三轴陀螺仪和三轴加速度计,通过在线的自适应组合导航算法,提供实时高精度的车辆定位、测速和测姿信息

UART接口,可外接有源,无源天线

LI+L5双频惯导定位模块

SKG123ND

UART接口,可外接有源,无源天线

LI+L5双频GNSS G-Mouse

SKM2305NDR

通信接口:Micro-Fit3.0、USB、DB9、Audio音频、JST可选
天线类型:1.5/3/5/8m,线长支持定制

LI+L5双频授时模块

SKG123NT

提供1PPS(1 Pulse Per Second)秒脉冲信号和高达10Hz的PVT信息输出,±2ns高精度授时服务。

UART接口,可外接有源,无源天线
