单频GNSS模组

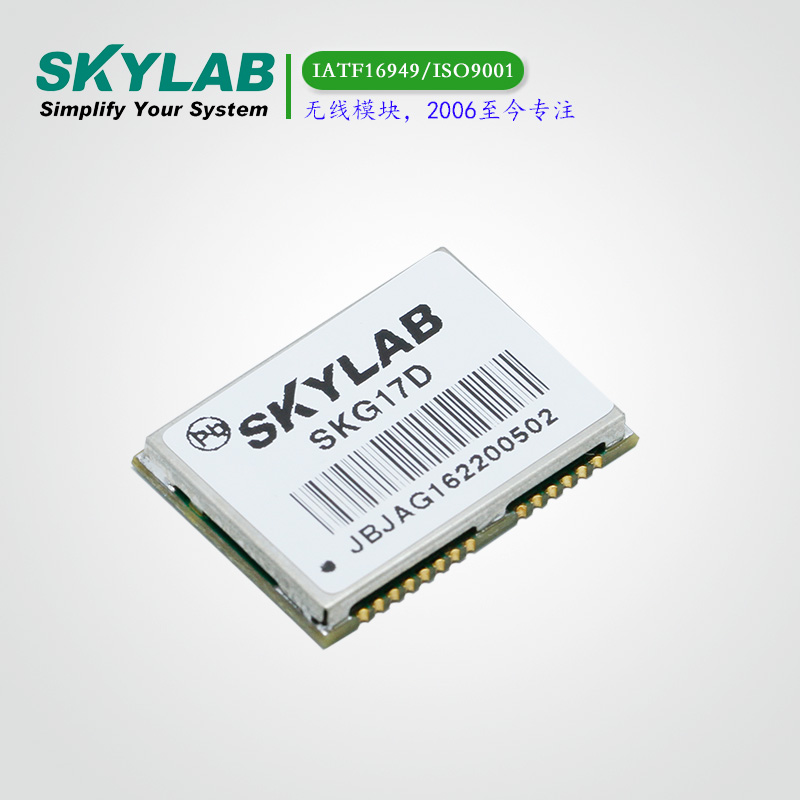

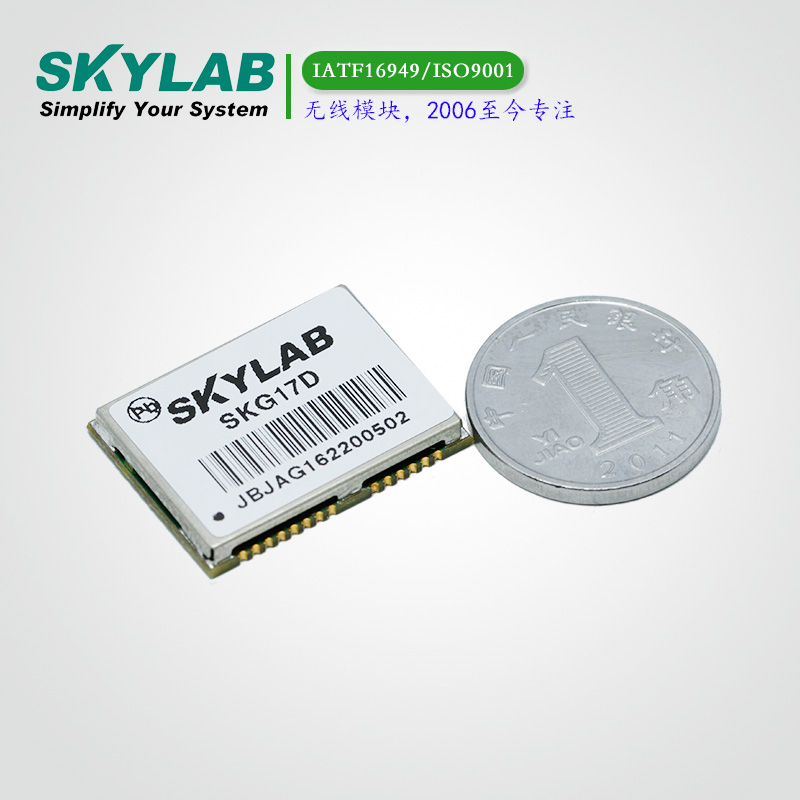

北斗模块SKG17D

SKG17D是一款高性能GNSS一体化解决方案模块，具有超高灵敏度、超低功耗和小型化封装特性。该模块通过天线接口接收射频信号后，可在串行接口端输出符合NMEA标准协议或定制协议的完整串行数据报文，包含位置、速度和时间信息。

优势：GPS+BDS/GLONASS，MT3333

尺寸：22.9*17*2.9(mm)

模块介绍

该模块基于联发科技(MediaTek)MT3333单芯片架构的高性能特性，其-165dBm的追踪灵敏度将定位覆盖范围扩展到传统GNSS无法实现的区域，如城市峡谷和茂密植被环境。紧凑的外形尺寸和低功耗特性使其易于集成到便携式设备中，例如便携导航仪(PND)、移动电话、摄像设备和车载导航系统。

Notes:烧录不同的程序，可为单北斗模块，单GLONASS模块，GPS+北斗模块，GPS+GLONASS模块

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	性能指标
接收机类型	GPS/GLONASS/BD/GALILEO
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
	Timing (PPS)	10ns RMS
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
功耗值	Tracking	35mA @3.3V Typical
功耗值	Acquisition	40mA @3.3V
最大更新速率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g
