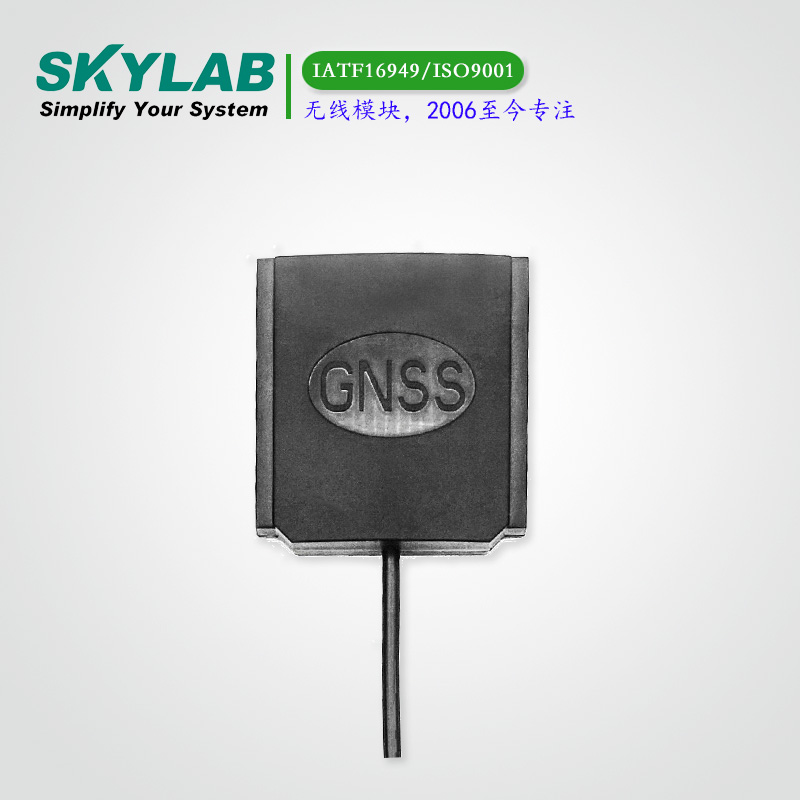

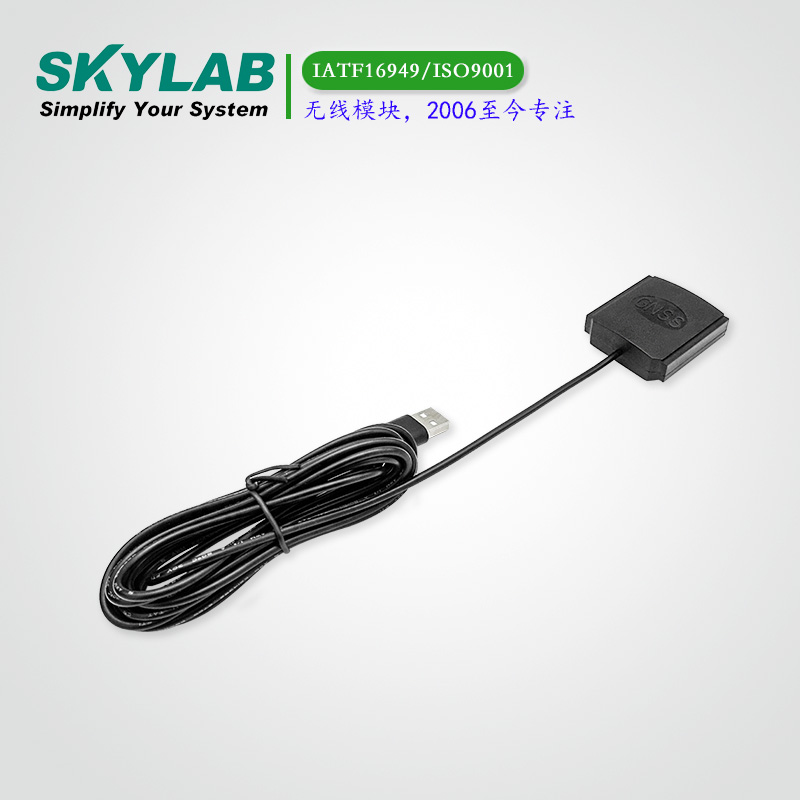

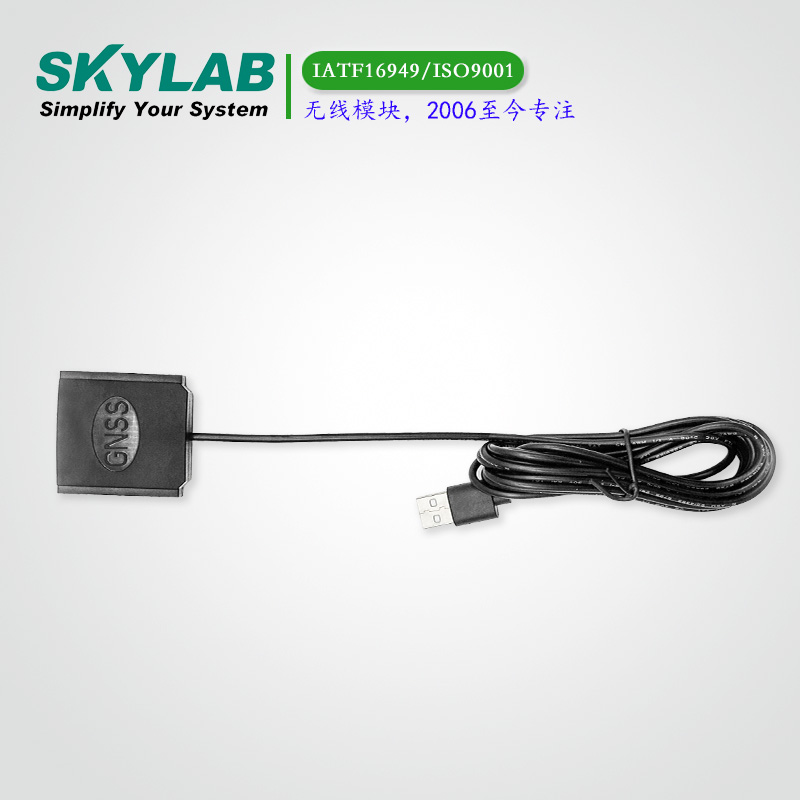

G-mouse SKM55

SKM55是一款完整的的GPS模块（模块+天线）,具有高灵敏度，低功耗和小尺寸的特点。这款模块通过内置天线接收信号，通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。

优势：3种接口, SKM55,模块天线一体化,IP67级防水gmouse

尺寸：46*45*15(mm)

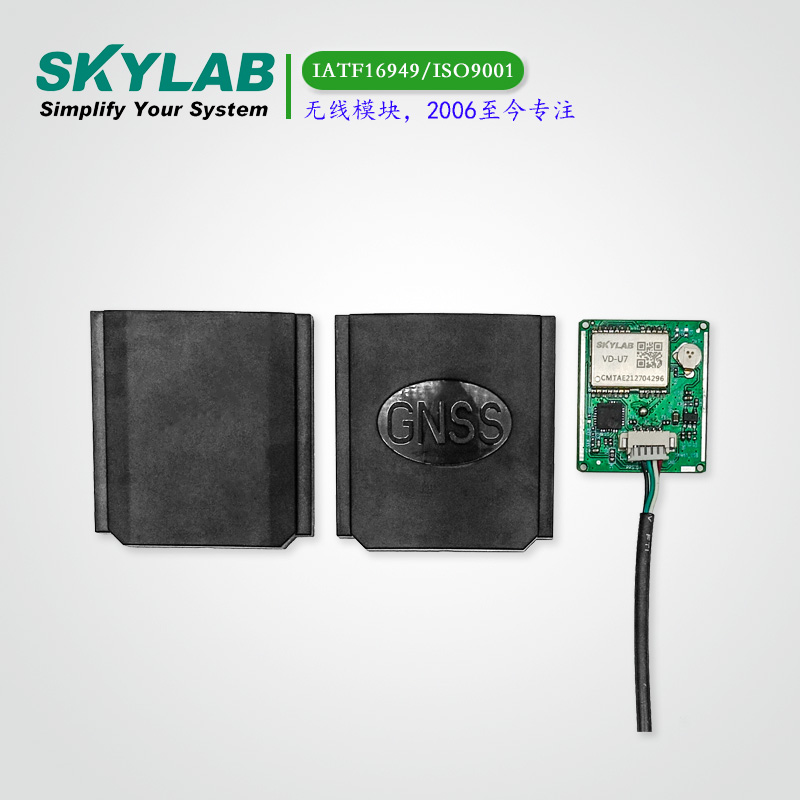

模块介绍

它是基于高性能的特点联发科MT3333单片机架构,其-165dBm跟踪灵敏度，使其定位覆盖至城市峡谷和茂密的树叶环境中，而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。

驱动下载情况：
SKYLAB SKM55（U）_USB GPS模块驱动下载

模块应用

定位系统LBS(LocatioBased Service)

车载导航系统Vehicle navigatiosystem

车辆监控

行车记录仪

测量测绘

模块参数

参数	指标
GPS接收器
接收器类型	L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel
灵敏度	Tracking	-165dBm
	Acquisition	-148dBm
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
首次定位时间	Cold Start	32s
	Warm Start	23s
	Hot Start	1s
	Re-Acquisition	<1s
功耗值	Tracking	30mA @3.3V Typical
	Acquisition	35mA @3.3V
最大更新速率	1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g
天线规格
外形尺寸	25254.0(mm)
中心频率	1575 ± 3 MHz
带宽	10 MHz min
阻抗	50 Ω
轴比	3 dB max
圆极化方式	RHCP
机械要求
尺寸	464515mm
重量	90g
功耗
VCC	3.3V~5.5V
电流	30mA(typical)
运行环境
工作温度	-40 ~ +85 ℃ (w/o backup battery)
储存温度	-40 ~ +125 ℃
湿度	≦95%
