WiFi4路由模组 MTK7628 SKW71

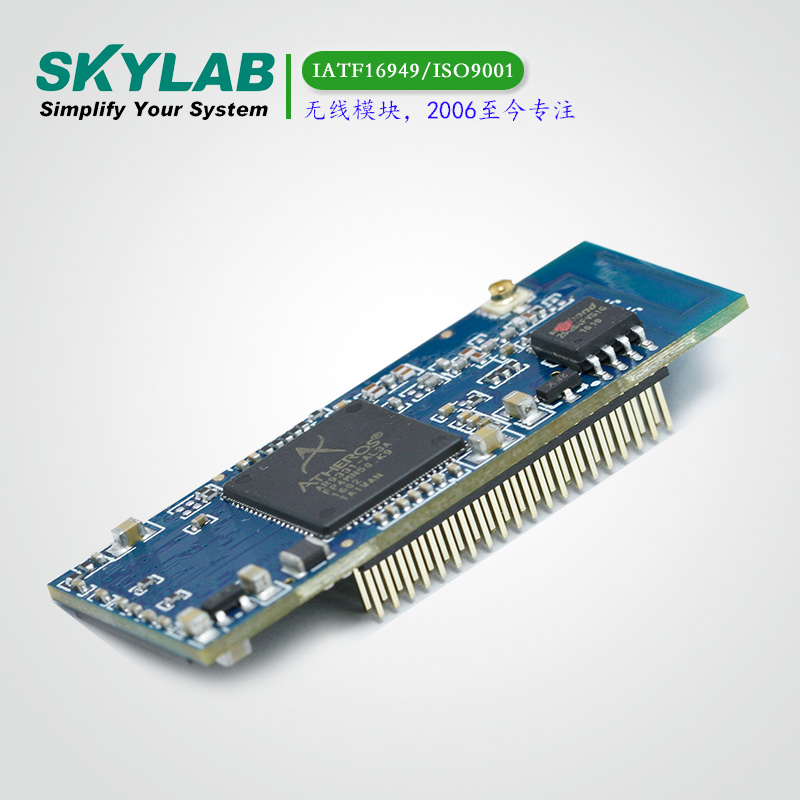

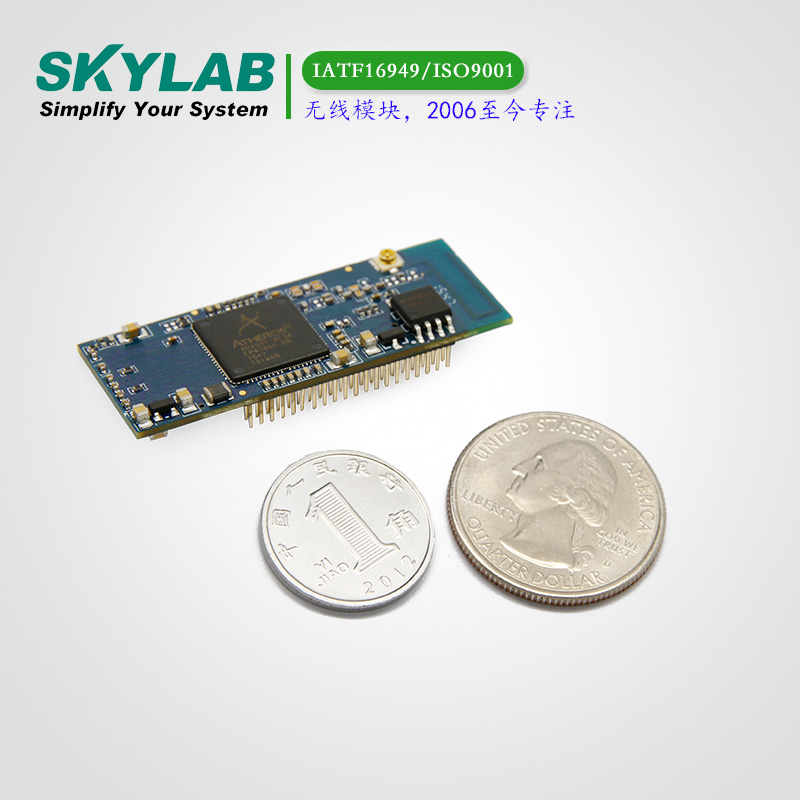

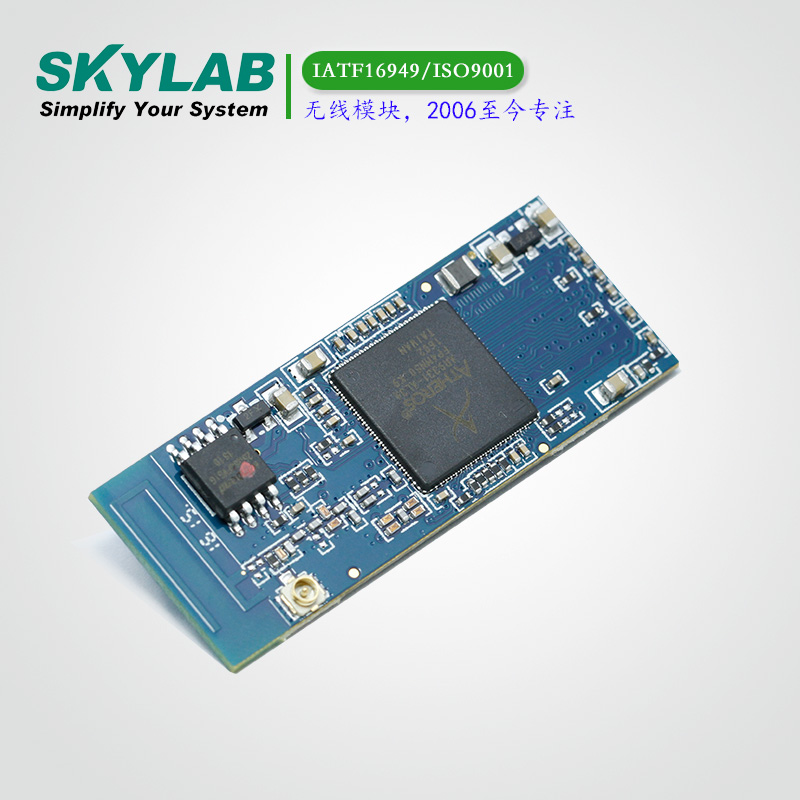

SKW71是一个1T1R，符合802.11n Wi-Fi标准的无线模块。它集成了1个24K的MIPS处理器，2个高速以太网接口, 一个USB2.0接口, 一个I2S接口和多个GPIO。该模块需要一个3.3V供电电源，适用于低功耗，低成本，高度集成AP 的电子设备。

优势：AP,AR9331,串口WiFi

尺寸：45*17.3*9（mm）

模块介绍

SKW71的主芯片是Atheros的AR9331, 在802.11n Wi-Fi标准下，20MHz的频宽能达到72.2Mbps数据传输， 40MHZ的频宽能达到150Mbps数据传输。该模块支持AP，client和中继模式以及串口WiFi。

模块应用

◆AP WiFi

◆UART无线网络

◆中继器WiFi

◆IP电视

◆IP DVD（互联网视频点播播放器）

◆ 楼宇自动化

◆ 家庭自动化

◆游戏机

◆录像机

模块参数

硬件
型号	SKW71
天线	IPEX connector or PCB antenna
芯片	AR9331
电压	3.30V+/-10%
尺寸	45mm*17.3mm
2.4GHz WiFi
无线标准	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
频率范围	2.400GHz---2.4835GHz
传输速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : 65Mbps @ HT20
	150Mbps @ HT40
接收灵敏度	135M: -65dBm@10% PER(MCS7)
	72.2M: -70dBm@10% PER(MCS7)
	54M: -75dBm@10% PER
	11M: -86dBm@ 8% PER
调制技术	802.11 Legacy b/g
调制技术	DSSS (DBPSK, DQPSK, CCK)
无线安全	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
传输功率	WPA/WPA2, WEP, TKIP, and AES
	IEEE 802.11n: 14dBm @HT40 MCS7
	IEEE 802.11b: 18dBm
工作模式	Ad-Hoc / Infrastructure mode/AP/Repeater/UART
其他
资质	CE, FCC, IC, RoHS
环境	Operating Temperature:-20℃~70℃
	Storage Temperature: -65℃~150℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
