无人机GPS模块SKG12D/SKM56/66简介

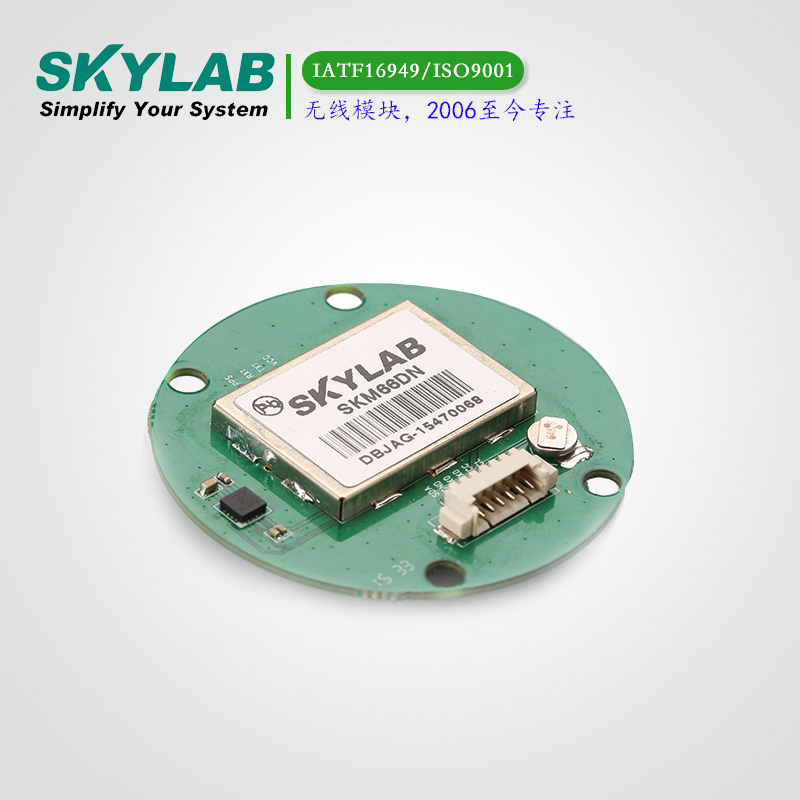

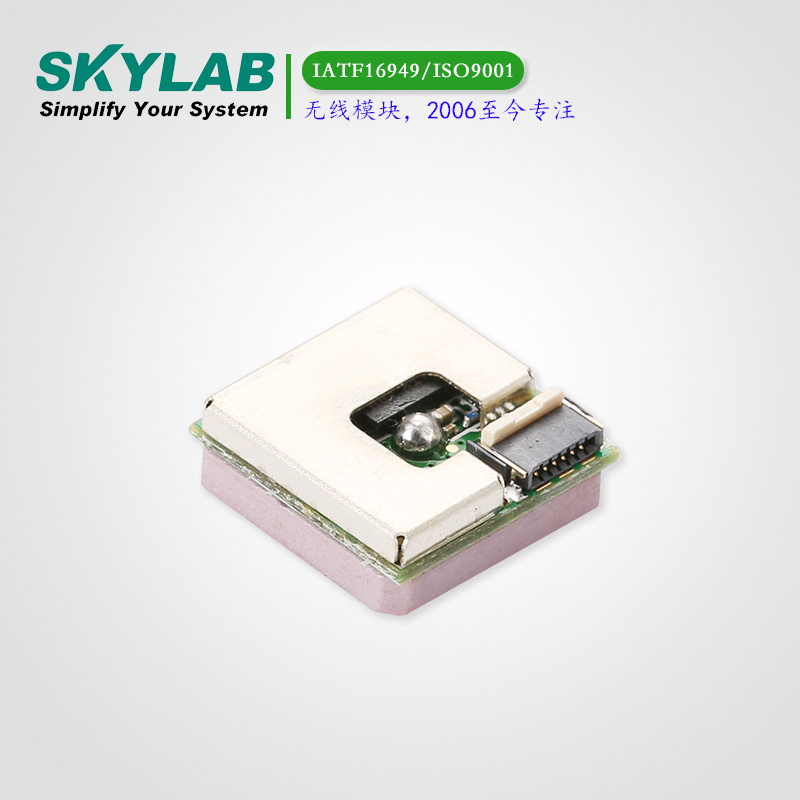

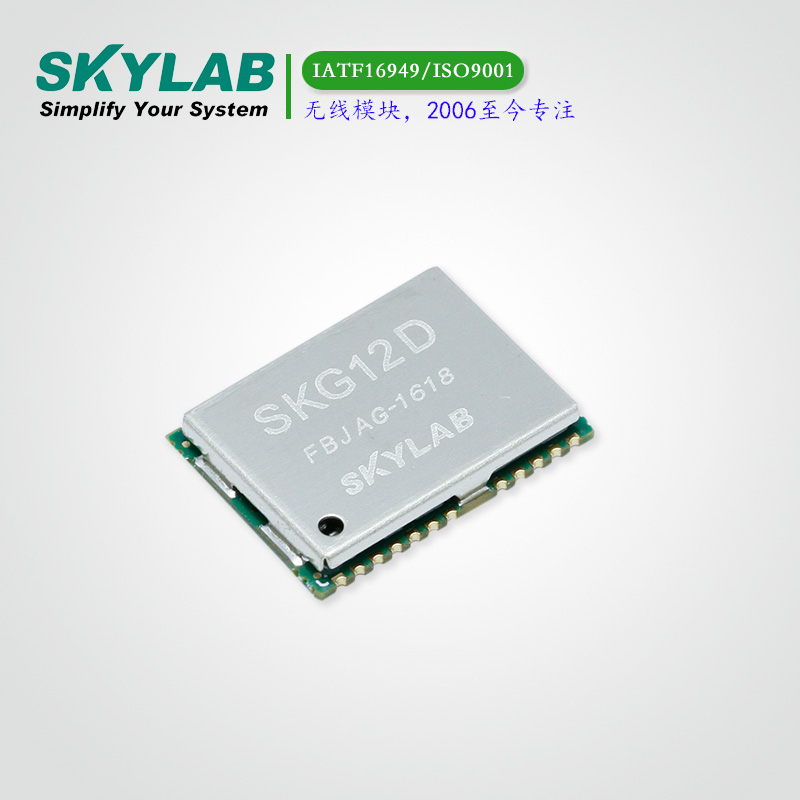

SKG12D是一个完整的GNSS模块,具有高敏感性、超低功耗和小尺寸的特点而被广泛应用。SKG12D GPS模块通过天线来接收信号,使用nmea协议或自定义协议将位置、速度、时间等一些列的串行数据记录!SKM66是根据客户的情况定制的一款无人机GPS模块! SKM56是一款带有天线的GPS模块,一般用于无人机的遥控部分!
它是基于高性能的单片机架构,其-–162dBm跟踪灵敏度使其能在以前的GPS模块不能定位的城市峡谷和茂盛的树荫这样的环境中定位!它的小尺寸和低功耗的特点使它很容易的被集成到便携式的设备中,例如:手机、照相机、车辆导航系统。
无人机模块模型:
定位系统LBS(Location Based Service)
便携式自导航系统PND(Portable Navigation Device)
手机(mobile phone)
车载导航系统Vehicle navigation system
车辆监控
行车记录仪
测量测绘
手持设备
无人机
参数 | 指标 |
接收机类型 | GPS,GLONASS,BDS, GALILEO,QZSS |
灵敏度 | Tracking | -165dBm Typical |
Acquisition | -148dBm Typical |
定位精度 | Position | <2.5m CEP50 (Typical Open Sky) |
Velocity | 0.1m/s without SA |
Timing (PPS) | 20ns RMS |
首次定位时间 | Cold Start | 23s(Typical Open Sky) |
Warm Start | 2-3s |
Hot Start | 1s |
Re-Acquisition | <1s |
辅助GPS支持 | EPO |
功耗值 | Tracking | 35mA @3.3V Typical |
Acquisition | 40mA @3.3V |
最大更新速率 | Max 10Hz | Default 1Hz |
操作限制 | Altitude | Max 18,000m |
Velocity | Max 515m/s |
Acceleration | Less than 4g |
支持多系统:GPS,GLONASS,,BDS,GALILEO,QZSS
支持广域增强系统:SBAS(WAAS,EGNOS,MSAS,GAGAN)
支持99个GNSS信道
超低功耗
支持快速冷启动
超高灵敏度
内嵌数据记录功能
内嵌地磁传感功能
针对无人机的专业软件优化
支持NMEA协议和UBX协议
ISO/IATF16949品质控制体系
