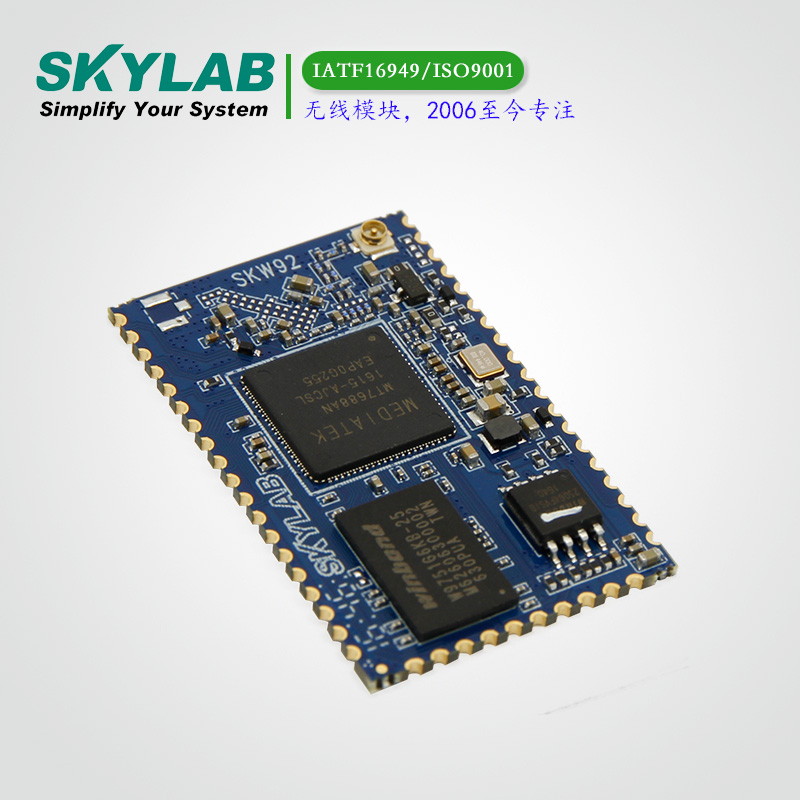

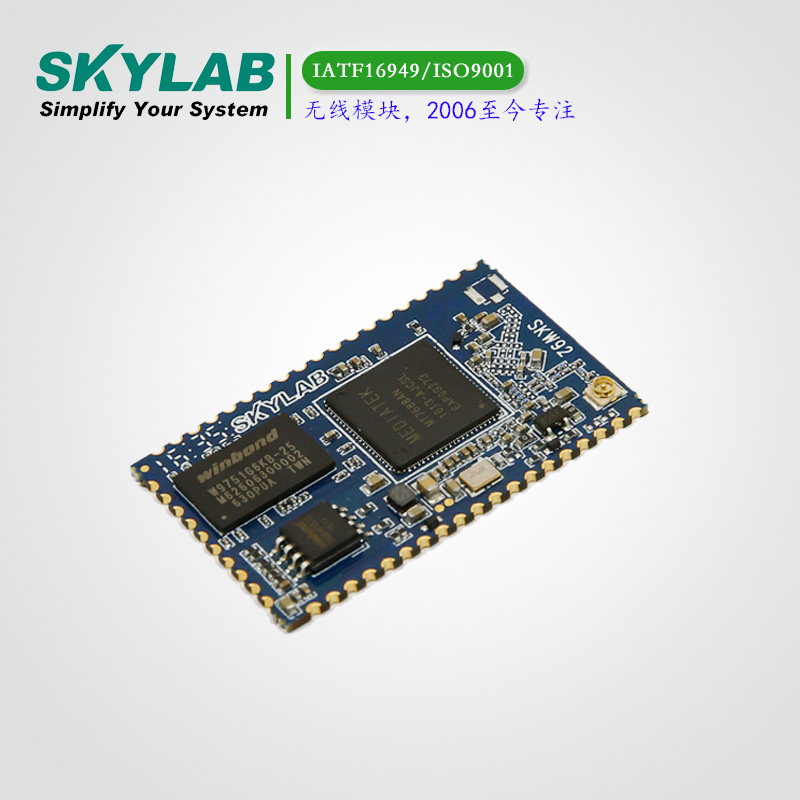

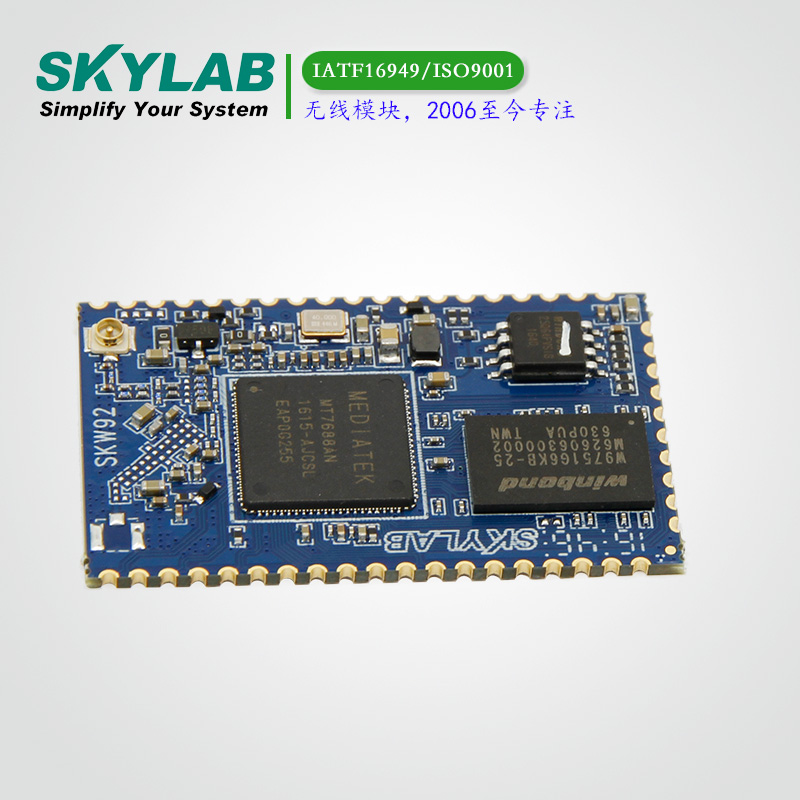

SKW92B主芯片是MTK的MT7688A。它是符合802.11n Wi-Fi标准的1T1R无线设备。它包含一个580MHz MIPS的CPU,1个高速以太网PHY,1个USB2.0主设备, I2C/PCM和多重低速IOs.
SKW92B提供了两种工作模式:IOT网关和IOT设备模式。在IOT网关模式下,SKW92B的USB2.0可以接3G / LTE调制解调器、H.264 ISP无线网络摄像机。 在IOT设备模式下,SKW92B可外接eMMC,SD-XC和USB2.0,接口设备。SKW92B接口丰富,有PWM,SPI slave,三个UAR接口和多个GPIO口。
SKW92B在IOT领域,应用范围广泛。
◆ 物联网
◆ 3G/4G无线路由器
◆ USB无线摄像头
◆ 楼宇自动化
◆ 家庭自动化
◆ 智能家庭网关
◆ 智能照明
◆ 智能插座
◆ 工业控制
硬件 |
型号 | SKW92B |
天线 | IPEX |
芯片 | MT7688A |
电压 | 3.3V±5% |
尺寸 | 40.5*25.0*3.0mm |
2.4GHz WiFi |
无线标准 | IEEE 802.11b/g/n |
频率范围 | 2.412GHz---2.484GHz |
传输速率 | IEEE 802.11b : 1,2,5.5,11Mbps |
IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps |
IEEE 802.11n : MCS0--MCS7 @ HT20 |
MCS0--MCS7 @ HT40 |
接收灵敏度 | HT40 MCS7 : -70dBm@10% PER(MCS7) |
HT20 MCS7 : -73dBm@10% PER(MCS7) |
54M: -77dBm@10% PER |
|
11M: -89dBm@ 8% PER |
调制技术 | DSSS (DBPSK, DQPSK, CCK) |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
无线安全 | WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI |
传输功率 | IEEE 802.11n: 16dBm @HT20/40 MCS7 |
IEEE 802.11g: 16dBm @54MHz |
IEEE 802.11b: 18dBm @11MHz |
工作模式 | IoT Gateway/IoT Device |
其他 |
资质 | RoHS |
环境 | Operating Temperature: -30℃~70℃ |
Storage Temperature: -40℃~125℃ |
Operating Humidity: 10%~90% non-condensing |
Storage Humidity: 5%~90% non-condensing |
◆ 符合IEEE 802.11b/g/n
◆ 1T1R 2.4GHz,支持150Mbps物理层数据速率
◆ DDR2内存高达1024Mb
◆ 高达512Mb的闪存
◆ 4个LAN端口和1个WAN端口
◆ 支持USB磁盘和USB 3G/4G加密狗和USB摄像头的USB 2.0从设备
◆ 支持接口:SD-XC、I2C、PCM、I2S(192K/24位)、PWM、SPI从机、UART-lite、GPIO
◆ 安全:WEP64/128、TKIP、AES、WPA、WPA2、WAPI
◆ 支持物联网网关模式和物联网设备模式
◆ RoHS符合环保要求
◆ 符合FCC/CE/IC/RoHS认证标准
◆ 40.5mm(长)x25mm(宽)x3.0mm(高)
