双频wifi模块支持2.4GHz和5GHz两种WiFi频段通讯,是非常实用的嵌入式WiFi通讯模块。基于双频wifi模块的双频路由器方案主要应用在智能硬件和物联网设备领域,为这些设备提供了更加高效和稳定的无线连接方式。本篇wifi模组厂家SKYLAB就来带大家了解一下双频wifi模块路由器方案,并介绍几款基于MTK、高通方案的双频wifi5模块。
双频wifi模块无线AP路由方案
AP是Access Point的缩写,即无线接入点,它是一个无线网络的中心节点,可以看成是一个服务器。它作为一个网络的中心节点,提供无线接入服务,其他的无线设备允许接入该节点,所有接入该节点设备的无线信号数据都要通过它才能进行交换和互相访问。
wifi模块通过无线电波进行数据传输,可以连接到无线网络并与其他设备进行通信。wifi模块的工作模式包括STA模式、AP模式和STA+AP模式。不同的工作模式可以满足不同的应用需求。使用双频AP/Router wifi模组的路由器方案,工作在AP模式下的双频WiFi模块可以将无线信号发送到其他设备,充当无线局域网的访问点。其他设备可以通过连接到WiFi模块的无线信号来连接互联网。

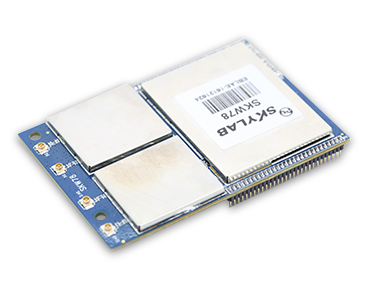

wifi5模块SKW78(千兆网口,4T4R,1167Mbps)
基于MT7621A+MT7603E+MT7612E三芯片的双频路由WiFi模块SKW78,模块符合802.11a/b/g/n/acWi-Fi标准,集成3个千兆速度的WAN口或LAN口;2x2MIMO2.4GHz802.11b/g/nWiFi和2x2MIMO5GHz802.11a/g/n/acWiFi。SKW78在2.4G频段下,20MHz的频宽能达到144Mbps的速率;40MHZ的频宽能达到300Mbps的速率;在5G频段下,80MHz的频宽能达到867Mbps的速率。

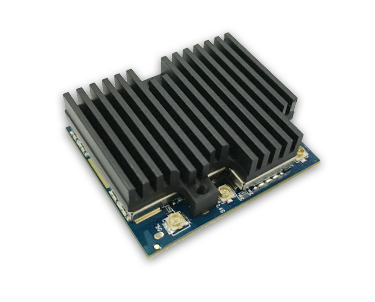

wifi5模块SKW93A(200万高清视频传输,3T3R,733Mbps)
基于MT7628+MT7610E的双频AP路由WiFi模块SKW93A,能同时在2.4GHz和5GHz双频工作,3x3MIMO,分别是2x2MIMO 2.4GHz,1x1MIMO 5GHz!在2.4G频段下,传输速度可达300Mbps;在5GHz频段下,传输速度可达433Mbps!有2个串口,USB,IIS,IIC,SD;带有1个WAN,2个LAN。

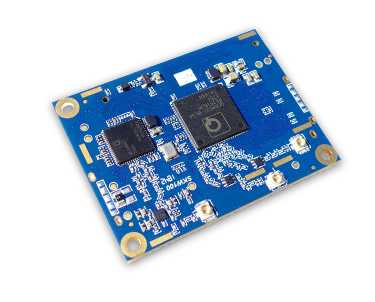

wifi5模块SKW100(主设备USB WiFi模块,3T3R,733Mbps)
基于QCA9531+QCA9887的双频AP路由WiFi模块SKW100,能同时在2.4GHz和5GHz双频工作,内置PA和LNA,3x3MIMO,分别是2x2MIMO 2.4GHz,1x1MIMO 5GHz!在2.4G频段下,传输速度可达300Mbps;在5GHz频段下,传输速度可达433Mbps!有2个串口,USB,IIS,IIC,SD;带有4个WAN,1个LAN!
AP/Router WiFi模块能够提供无线接入服务,允许其它无线设备接入,提供数据访问。SKYLAB 双频AP/Router WiFi模块可以为AP WiFi、5GHz WiFi路由、中继WiFi、家庭网关提供高性能、高集成度的无线AP解决方案。上文提到的SKW78、SKW93A、SKW100三款双频wifi5模块均已批量供货,且仅仅只需3.3V的供电和接收天线,使用起来简洁方便!索样热线:0755-83408210。更多无线模块及解决方案正在设计研发中,敬请关注SKYLAB官网(www.skylab.com.cn)。
