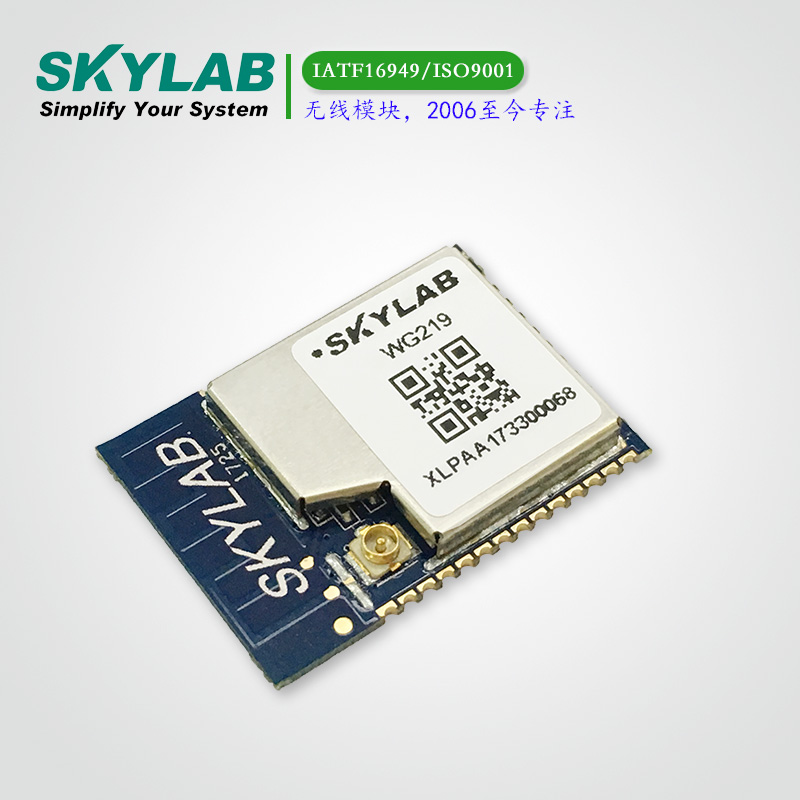

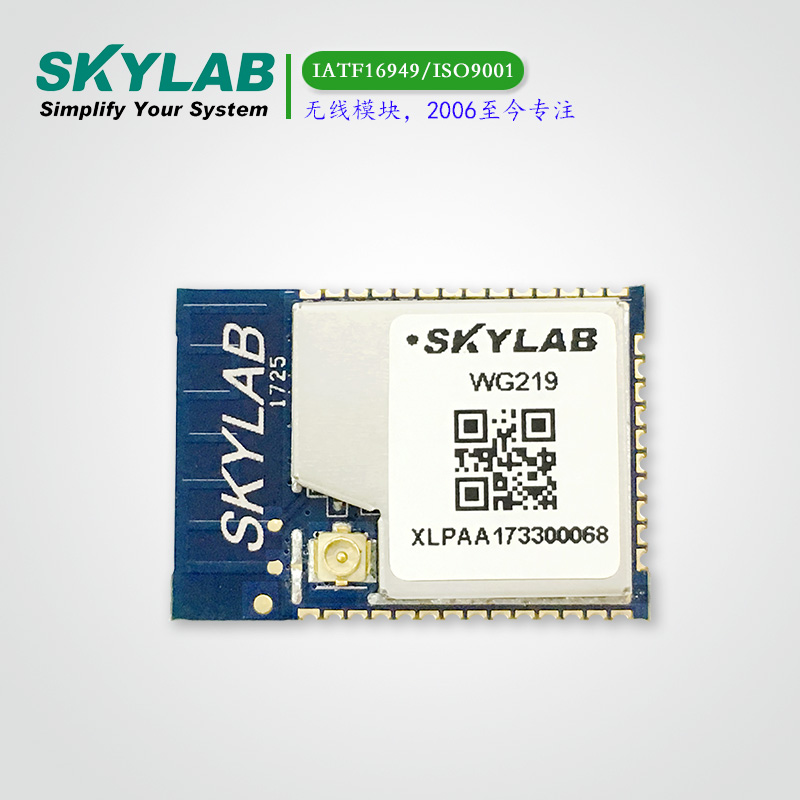

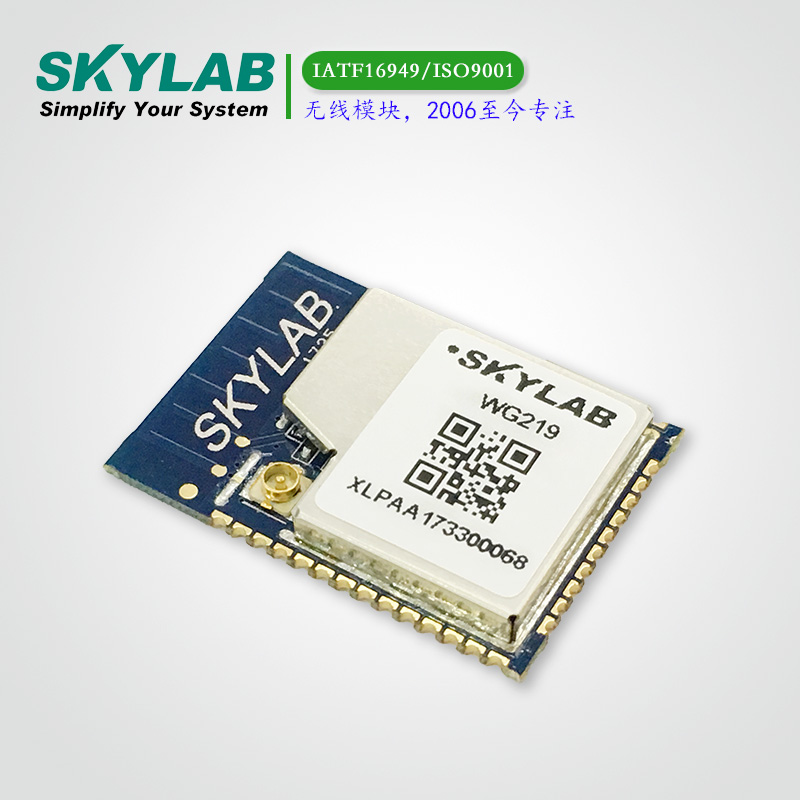

ESP8266串口透传WiFi WG219

ESP8266

优势：ESP8266

尺寸：18*25.5*3.2(mm)

模块介绍

WG219是一款基于ESP8266芯片的低功耗小（深度睡眠模式电流18uA）尺寸UART-WiFi透传模块，符合802.11b/g/n无线模块标准，专为移动设备和物联网应用设计，可将用户的物理设备连接到WiFi无线网络上，进行互联网或局域网通信，实现联网功能。另外WG219仅需要通过出串口使用AT指令控制，就能满足大部分的网络功能需求。

WG219针对企业、智能电网、家庭自动化和控制客户端应用及特定情况下少数据发送和接收控制进行了优化。WG219Wi-Fi模块还支持拥有SW on-chip完整的应用程序的超低功率设备的快速程序开发应用。这使WG219在高集成、低功耗的自动化和传感器解决方案中是一个很好的选择。

WG219拥有一个内置天PCB板载天线，还有一个IPEX座子用来外接天线，有串口、PWM、GPIO……接口。SKYLAB提供全方位的技术支持，可定制软件功能！

WiFi模块板载增益天线 WiFi模块贴片增益天线

模块应用

物联网

消费设备

计量

智能家居网关

智能照明

智能插座和灯

婴儿监视器

网状网络

传感器网络

工业控制

模块参数

硬件
型号	WG219
天线	天线/IPEX座子
电压	3.3V+/-10%
尺寸	25.5mm18.0mm3.2mm
2.4GHz WiFi
无线标准	IEEE 802.11 b/g/n/
频率范围	2.412-2.484GHz
传输速率	IEEE 802.11a Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n Standard Mode: 72.2Mbps @ HT20(MCS7)
2.4G接收灵敏度	HT20 MCS7 : -70dBm@10% PER(MCS7)
	OFDM 54M: -73dBm@10% PER
	CCK, 11M: -88dBm@ 8% PER
无线安全	Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AES
无线安全	hardware encryption
传输功率	IEEE 802.11n: 12-14dBm@HT20 MCS7
With ±2dBm tolerance	IEEE 802.11g: 16dBm IEEE 802.11b: 18dBm
工作模式	Soft AP/ Station/Soft AP+Station
其他
环境	工作温度: -20℃~70℃
	储存温度: -40℃~125℃
	工作湿度: 10%~90%不凝结
	储存湿度: 5%~90% 不凝结

模块特性

模块支持开发WiFi热点广告，支持开发多个ssid，手机扫描可以发现多个ssid

兼容802.11 b/g/n/e/i无线网络协议标准

在802.11n（2.4 GHz）情况下，最高物理传输速率达到72.2 Mbps

内置Tensilica L106超低功耗32位微型 MCU，主频支持80 MHz 和 160 MHz，支持 RTOS

内置10bit 高精度 ADC

内置TCP/IP 协议栈

支持网络协议：IPv4，TCP / UDP / HTTP / FTP

内置TR开关、PCB天线

内置PLL、稳压器和电源管理组件，802.11b 模式下 +20dBm 的输出功率

A-MPDU 、A-MSDU 的聚合和 0.4s 的保护间隔

WiFi @ 2.4GHz，支持 WPA/WPA2 安全模式

支持指令远程升级及云端 OTA升级

支持STA/AP/STA+AP 工作模式

支持Smart Config 功能（包括 Android 和 iOS 设备）

接口支持：UART、I2C、I2S、IR Remote Control、PWM、GPIO

深度睡眠保持电流为 0.018mA

WG219支持云平台对接

支持指令远程升级和云端OTA升级

符合RoHS（无铅）、FCC、CE认证标准

资料下载

SkyLab_WG219_V2.03_datasheet.pdf
