单GPS模组

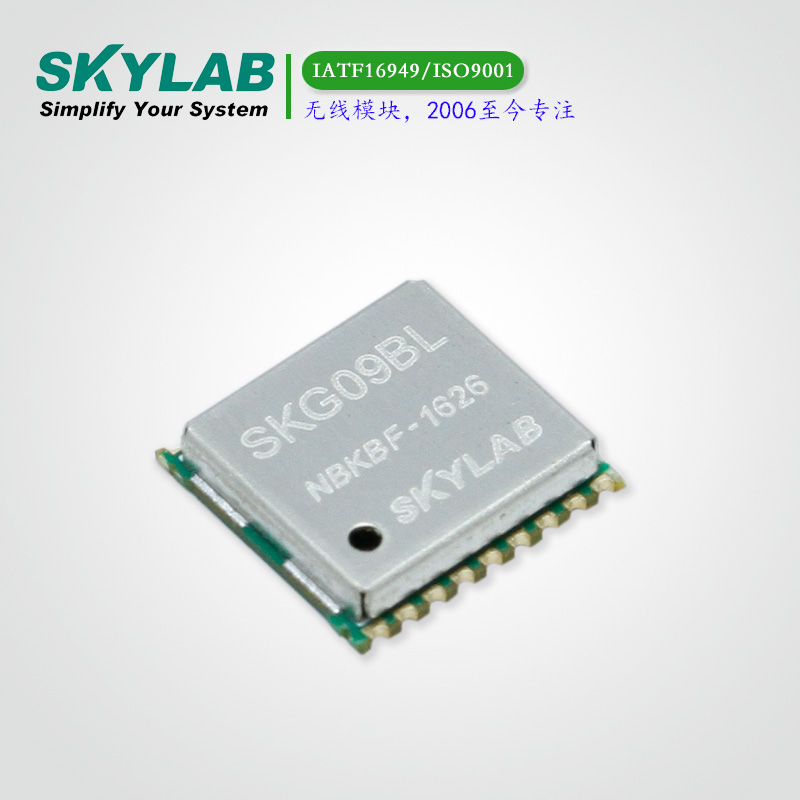

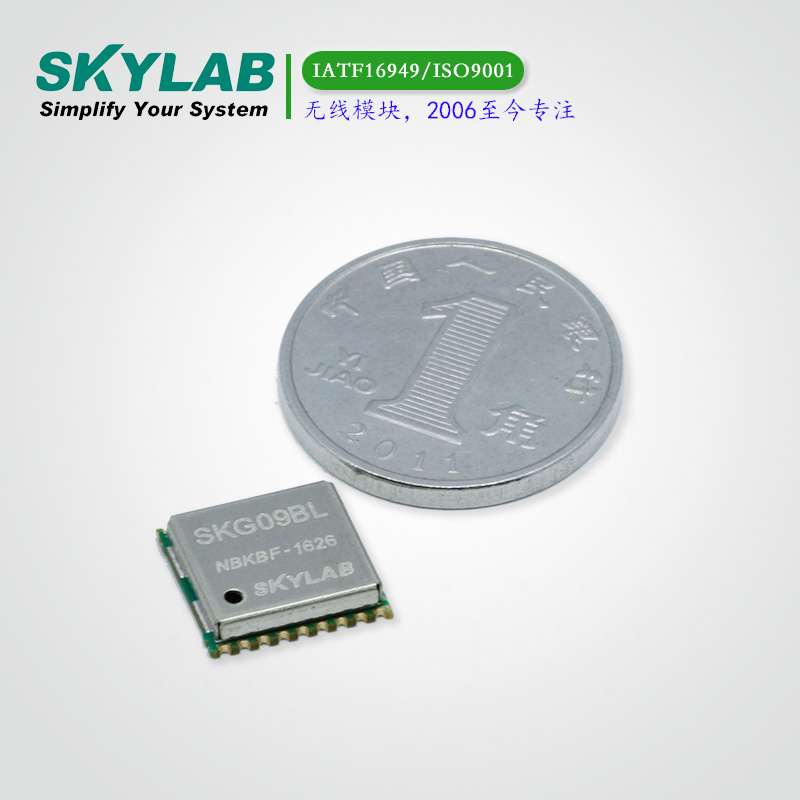

GPS模块 SKG09BL

GPS导航模块就是集成了RF射频芯片、基带芯片和核心CPU，并加上相关外围电路而组成的一个集成电路。

优势：超低功耗，高定位精度,MT3337

尺寸：10.1*9.7*2.2(mm)

模块介绍

GPS导航模块就是集成了RF射频芯片、基带芯片和核心CPU，并加上相关外围电路而组成的一个集成电路。

SKG09BL是一款完整的GPS模块，具有高灵敏度、低功耗、小型化、其极高追踪灵敏度大大扩大了其定位的覆盖面，在普通GPS接收模块不能定位的地方，如狭窄都市天空下、密集的丛林环境，SKG09BL都能高精度定位。模块的高灵敏度、小静态漂移、低功耗及轻巧的体积，非常适用于车载、手持设备如PDA，车辆监控、手机、摄像机及其他移动定位系统的应用，是GPS产品应用的最佳选择。

模块应用

定位系统LBS

车载导航

行车记录仪

执法仪

高清摄像机

测量测绘

手持设备

智能穿戴

智慧农业

模块参数

参数	指标
接收机类型	L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
	Timing (PPS)	10ns RMS
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
辅助GPS支持	EPO
功耗值	Tracking	16mA @3.3V Typical
功耗值	Acquisition	19mA @3.3V
最大更新速率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g

模块特性

超高灵敏度：-165dBm

在低信号电平下极快的TTFF

内置12个多音有源干扰消除器

超低功耗

±10ns高精度时间脉冲(1PPS)

NMEA输出：GGA,GSA,GSV,RMC,VTG GLL

支持QZSS

高级功能： Aiding EPO;EASY

外形小巧：10.1X9.7x2.2mm

符合RoHS标准（无铅）

FCC、CE标准

资料下载

GPS模块 SKG09BL规格书下载
