工业级标准 L1+L5双频，多模定位模块

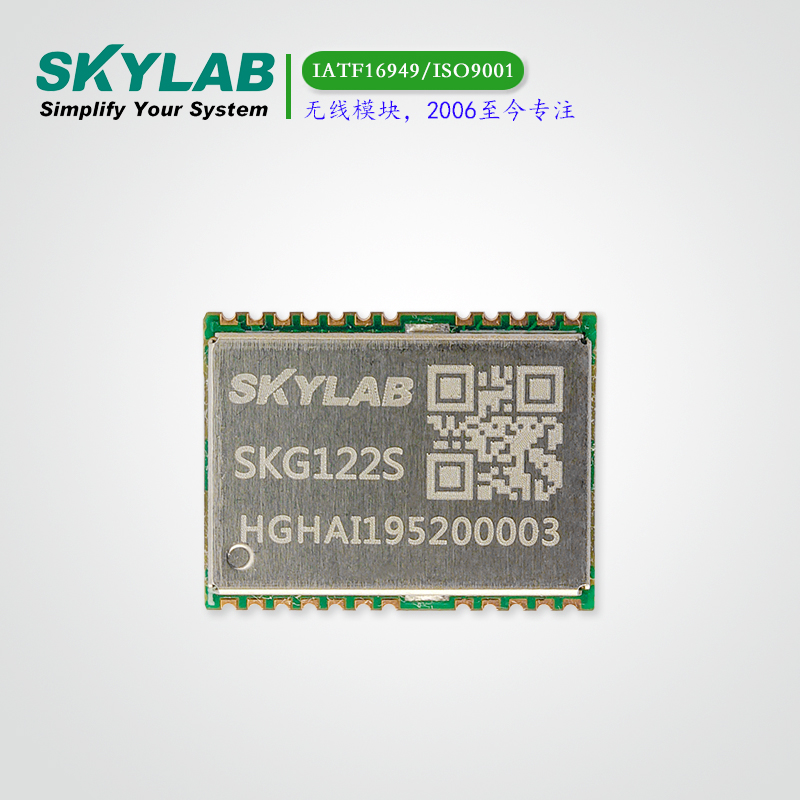

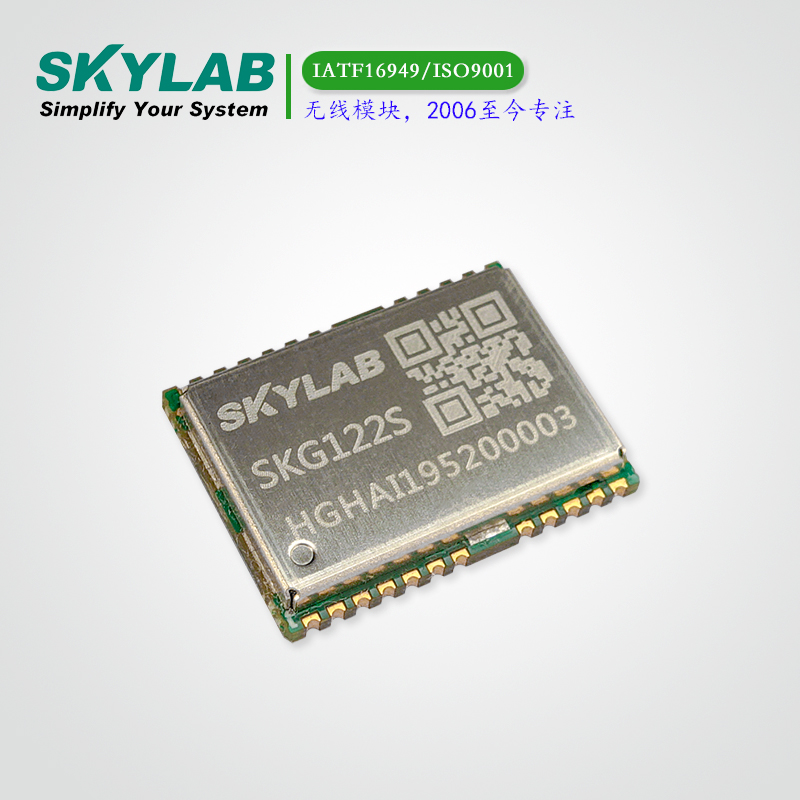

SKG122S是一款高性能的、多系统双频导航定位模块，模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS的卫星接收模块，L1+L5双频的定位使定位更快，精度更高，产品性能更可靠
Read More

工业级标准,L1+L5双频，单北斗三号
尺寸：16*12.2*2.4（mm）
浏览数：

SKG122S是一款高性能的、多系统双频导航定位模块，模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS的卫星接收模块，L1+L5双频的定位使定位更快，精度更高，产品性能更可靠。

该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用 SMD 焊盘，支持标准取放及回流焊接。

参数	描述	性能指标
电压	3.0~3.6V
射频输入	频率	GPS/QZSS :L1CA, L1C,L5
		GLONASS: L1
		BeiDou: B1I, B2a，B1C(默认关闭)
		Galileo: E1,E5
		SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM(L1)
		L1频点：1575.42，支持: L1 /E1/B1C/L1，及附近频点：B1/B1I
		L5频点：1176.42，支持：L5/B2a/L5，及附近频点：E5
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸	16.012.22.4（单位：mm）
数据接口	1个UART, TTL 电平,波特率 1200～460800bps 可调，默认115200
天线检测	可支持天线馈电，需外置天线检测电路
首次定位时间TTFF	冷启动	冷启动：≤28s
	热启动	≤1s
	重捕获	≤1s
灵敏度	跟踪：-162dBm
灵敏度	捕获：-148dBm
精度	定位	Open-Sky CEP<1m
精度	速度	0.1m/s
动态性能	速度	515m/s
动态性能	加速度	4g
PPS	支持，精度20ns
数据更新率	1Hz~5Hz默认1Hz
导航数据格式	NMEA 0183 V4.1版
