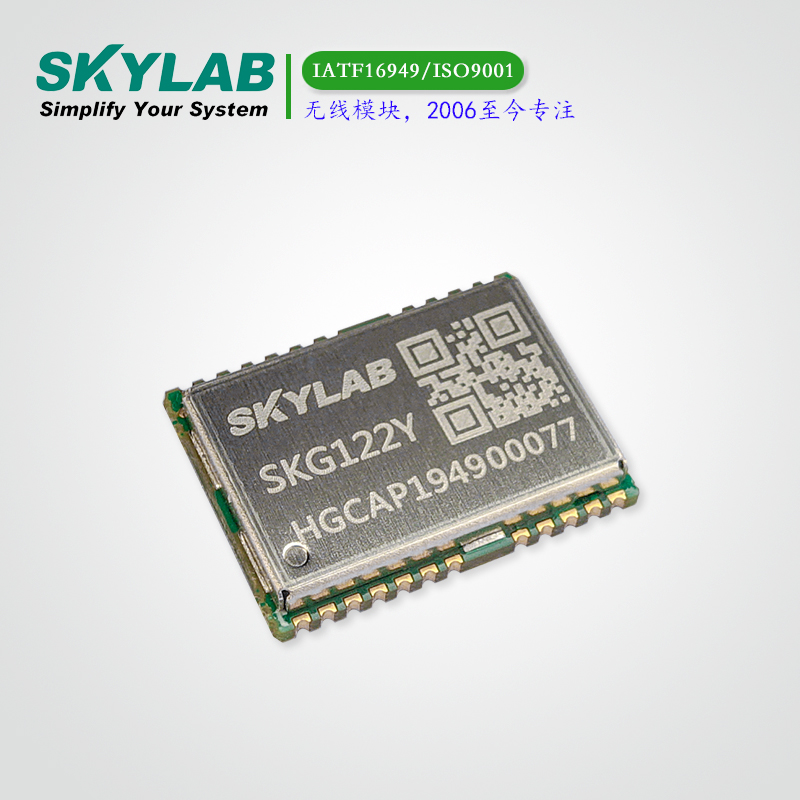

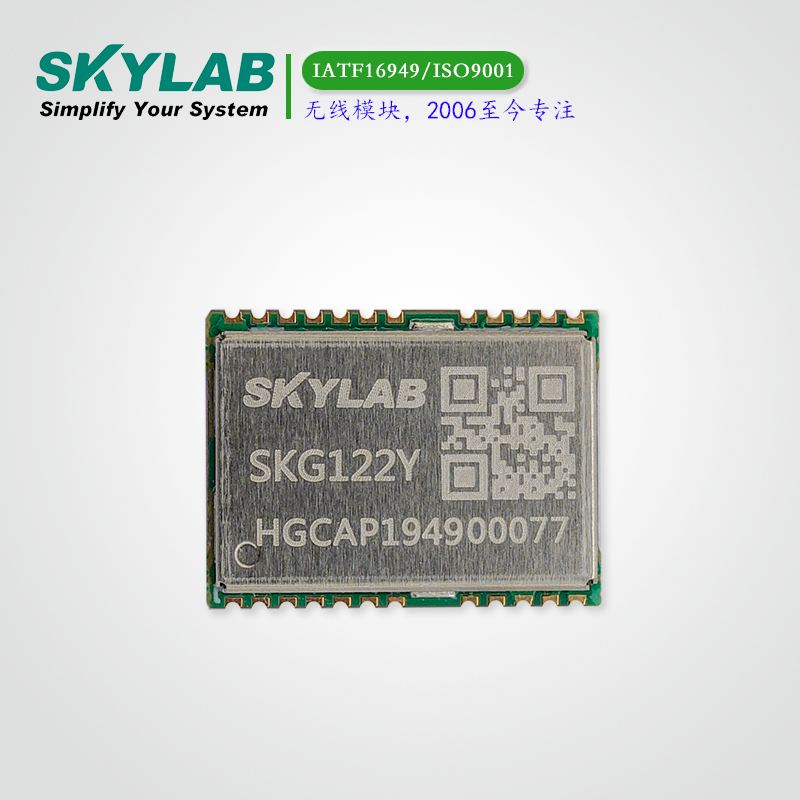

SKG122Y是一款高性能的、多系统双频导航定位模块,模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS和IRNSS的卫星接收模块,L1+L5双频的定位使定位更快,精度更高,产品性能更可靠。
该模组以其卓越性能,可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案,能满足专业定位的严格要求与个人消费需要。

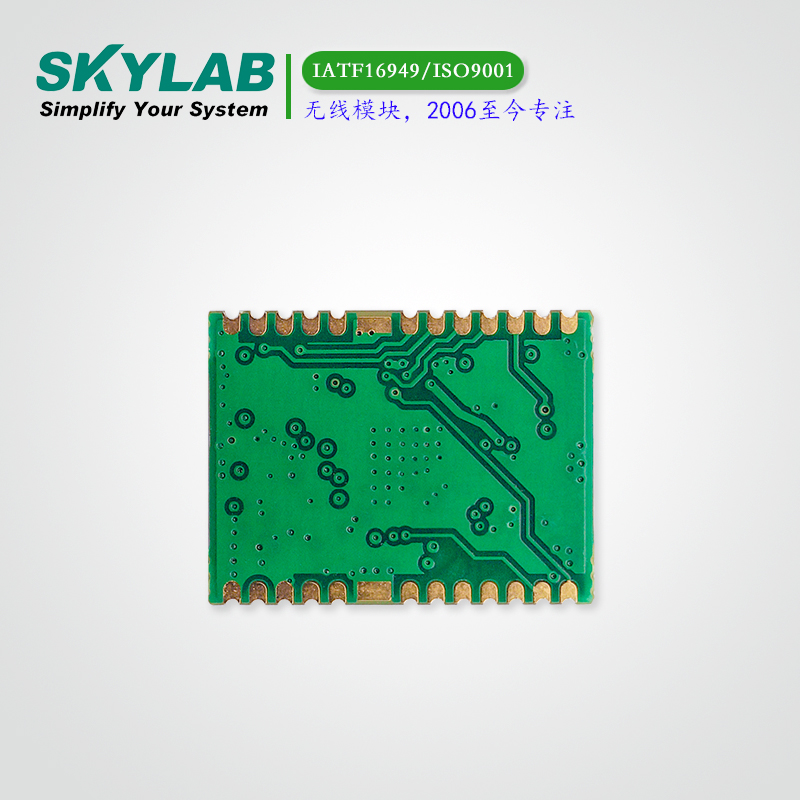

外形尺寸紧凑,兼容市场上国际主流导航定位模块,采用 SMD 焊盘,支持标准取放及回流焊接。
汽车导航
个人导航设备
汽车保全系统
车辆监控
IRNSS应用
参数 | 描述 | 性能指标 |
电压 | 3.0~3.6V |
射频输入 | 频率 | GPS/QZSS :L1CA, L1C,L5 |
GLONASS: L1(默认关闭) |
BeiDou: B1C(默认关闭), B1I, B2a |
Galileo: E1,E5 |
IRNSS :L5 |
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM(L1) |
L1频点:1575.42,支持: L1 /E1/B1C/L1,及附近频点:B1/B1I |
L5频点:1176.42,支持:L5/B2a/L5,及附近频点:E5 |
驻波比 | ≤1.5 |
输入阻抗 | 50Ω±10% |
天线增益 | 0~32dB |
物理尺寸 | 16.0*12.2*2.4(单位:mm) |
数据接口 | 1个UART, TTL 电平,波特率 1200~460800bps 可调,默认115200 |
天线检测 | 可支持天线馈电,需外置天线检测电路 |
首次定位时间TTFF | 冷启动 | 冷启动:≤28s |
热启动 | ≤1s |
重捕获 | ≤1s |
灵敏度 | 跟踪:-162dBm |
捕获:-148dBm |
动态性能 | 速度 | 515m/s |
加速度 | 4g |
PPS | 支持 |
数据更新率 | 1Hz~5Hz默认1Hz |
导航数据格式 | NMEA 0183 V4.0版 |
支持BDS、GPS、GLONASS、GALILEO、QZSS、SBAS系统
同时跟踪卫星数量达40颗
支持IRNSS
极快的TTFF: 冷启动小于28s;热启动小于1s
I2C/SPI接口,可工作在Maste/Slave模式
USB接口:支持USB2.0,最高速率12Mbps,支持Win10,Android,Linux
授时精度:20ns
支持A-GPS
工业级标准
超小尺寸: 16.0x12.2x2.4mm
符合RoHS, FCC, CE标准
获得最快的定位时间
强抗干扰性,抗多径效应
优越的质量和可靠性
