G-mouse

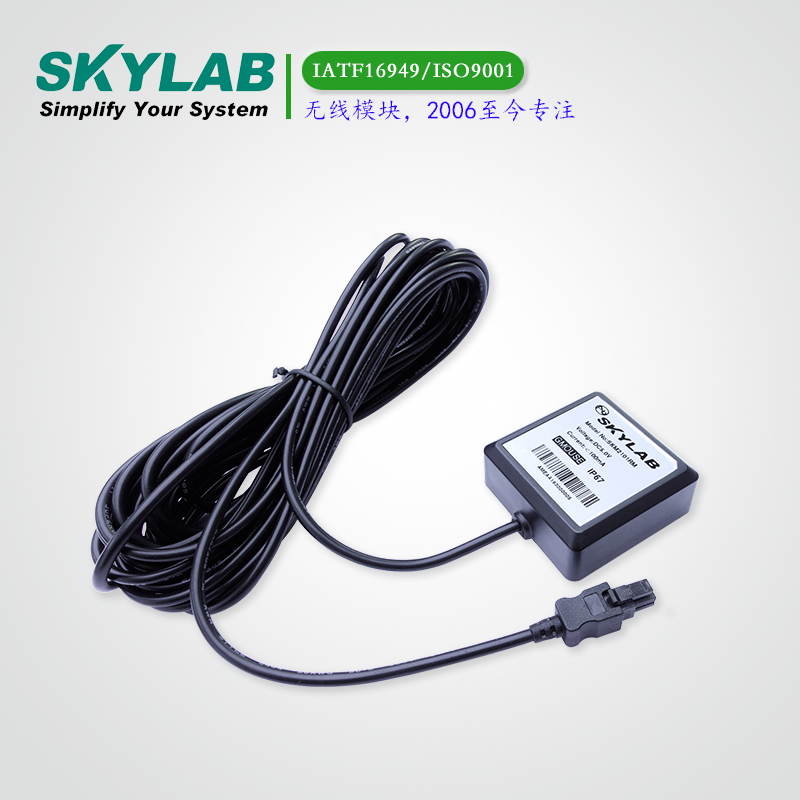

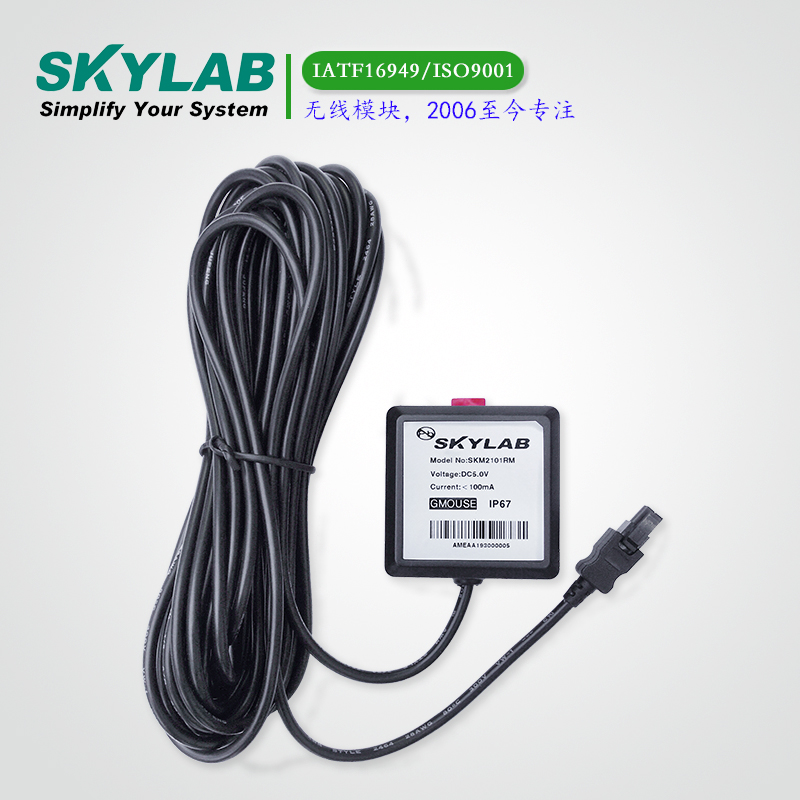

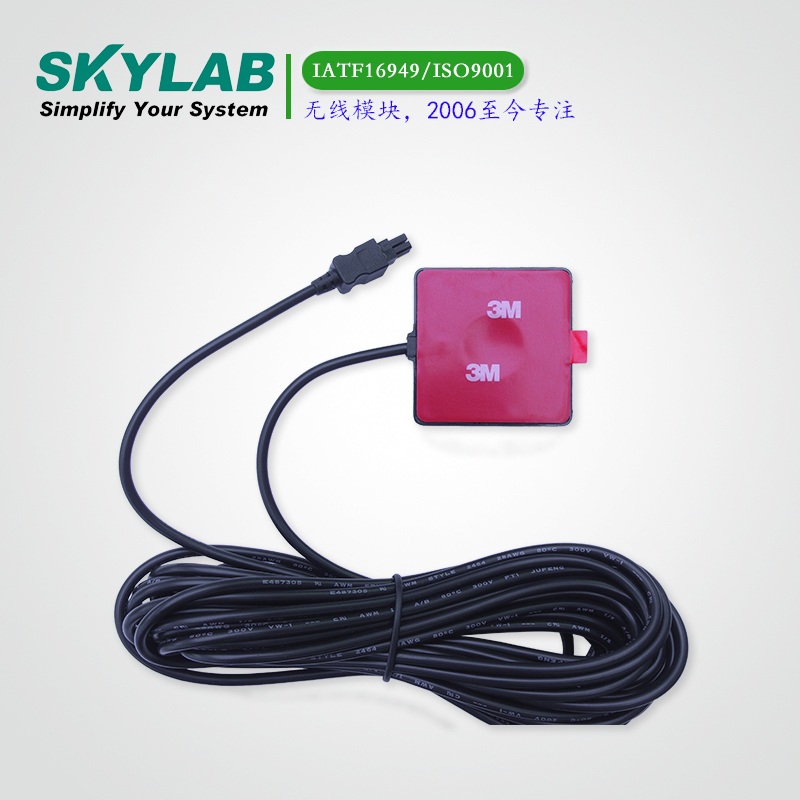

L1 BDS3 GNSS G-mouse SKM2105QR

SKM2105QR具有嵌入式GNSS天线，是一款高性能的、多系统导航定位模块，模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收。默认的NMEA-0183输出设置为GGA、GLL、GSA、GSV、RMC VTG、ZDA，波特率默认设置为115200bps。

优势：单频北斗三，米级精度Gmouse，IP67级防水，工业级标准，线材耐高温

尺寸：50.7* 48.5* 18.5（mm）

模块介绍

SKYLAB SKM2105QR具有嵌入式GNSS天线，是一款高性能的、多系统导航定位模块，模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收。它是基于单片架构的高性能GNSS单芯片，-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。

SKM2105QR以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。Micro-Fit3.0标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

SKYLAB SKM2105QR支持以下NMEA-0183消息：GGA、GLL、GSA、GSV、RMC、VTG、ZDA。默认的NMEA-0183输出设置为GGA、GLL、GSA、GSV、RMC、VTG、ZDA。波特率默认设置为115200bps。

模块应用

LBS（基于位置的服务）

PND（便携式导航设备）

车载导航系统

模块参数

参数	描述	性能指标
电压	3.5~5.5V
射频输入	频率	GPS/QZSS :L1C/A GLONASS: L1 BeiDou: B1I,B1C GALILEO: E1 SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸	50.7* 48.5* 18.5（单位：mm）
数据接口	1个UART, TTL电平,波特率1200～460800bps可调，默认115200
天线检测	可支持天线馈电，需外置天线检测电路
首次定位时间TTFF	冷启动	≤32s
	热启动	≤1s
	重捕获	≤1s
灵敏度	跟踪	-165dBm
灵敏度	捕获	-148dBm
精度	定位	GNSS Open-Sky CEP<2.5m SBAS Open-Sky CEP<2.0m D-GNSS Open-Sky CEP<1.0m
精度	速度	GNSS 0.1m/s SBAS 0.05m/s D-GNSS 0.05m/s
动态性能	速度	515m/s
	加速度	4g
	高度	18000m
PPS	支持，精度 20ns
数据更新率	1Hz~10Hz，默认1Hz
导航数据格式	NMEA 0183 V4.1版

消息类型	参数名	默认配置	说明
NMEA 消息	GGA（定位数据信息）	1	1Hz 输出
	GLL（地理定位信息）	1	1Hz 输出
	GSA（当前卫星信息）	1	1Hz 输出
	GSV（可见卫星信息）	1	1Hz 输出
	RMC（推荐定位信息）	1	1Hz 输出
	VTG（地面速度信息）	1	1Hz 输出
	ZDA（时间和日期信息）	1	1Hz 输出
SKM2105QR模块默认支持：GPS/QZSS :L1C/A；GLONASS: L1；BeiDou: B1I,B1C；GALILEO: E1

标识符/Identifier	数据类型/Data type
GB	北斗模式/ Beidou Model
GP	GPS模式/ GPS Model
GL	GLONASS模式/ GLONASS Model
GA	GALILEO模式/ GALILEO Model
GN	多模模式/ Dual-mode Model

模块特性

支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统

支持北斗三号B1C/B1I频段

极快的TTFF：冷启动小于32s；热启动小于1s

超高灵敏度：-165dBm

NMEA协议（默认波特率：115200 bps）

内部备用电池

嵌入式陶瓷天线25 x 25 x 4.0mm及35 x35 x4.0mm

高级特性: Always Locate; AIC; EPO; EASY

工业级标准，工作温度范围：-40至85℃

防水防尘等级：IP67

线材耐高温105℃

尺寸：50.7* 48.5* 18.5mm

弱信号下具有较好的定位精度和位置有效性

具有优越的质量和可靠性

符合ROHS, FCC, CE标准

资料下载

SkyLab_SKM2105QR-40FXT_V1.01_规格书datasheet.pdf
