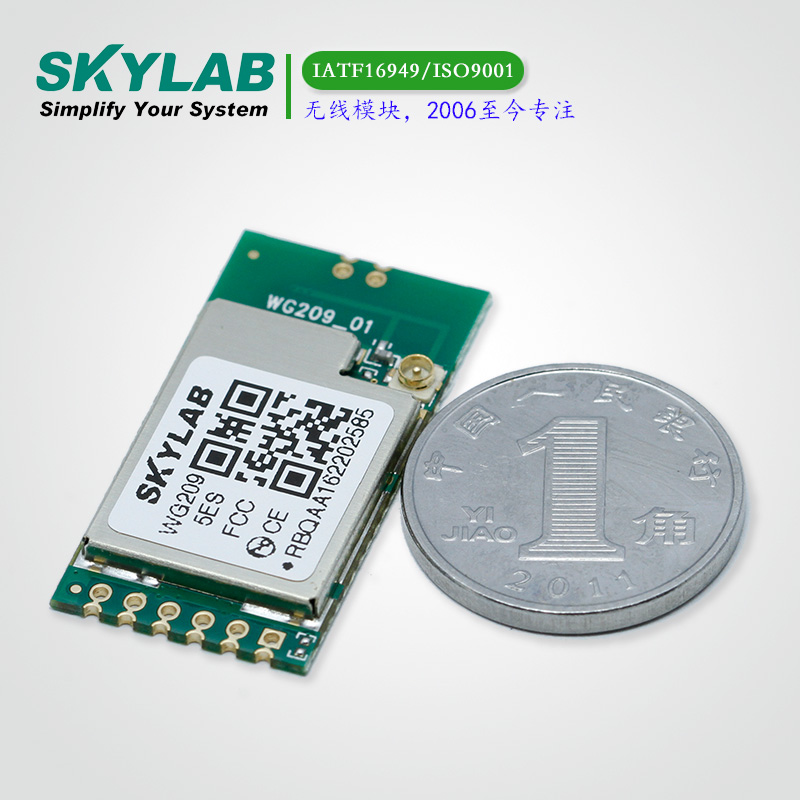

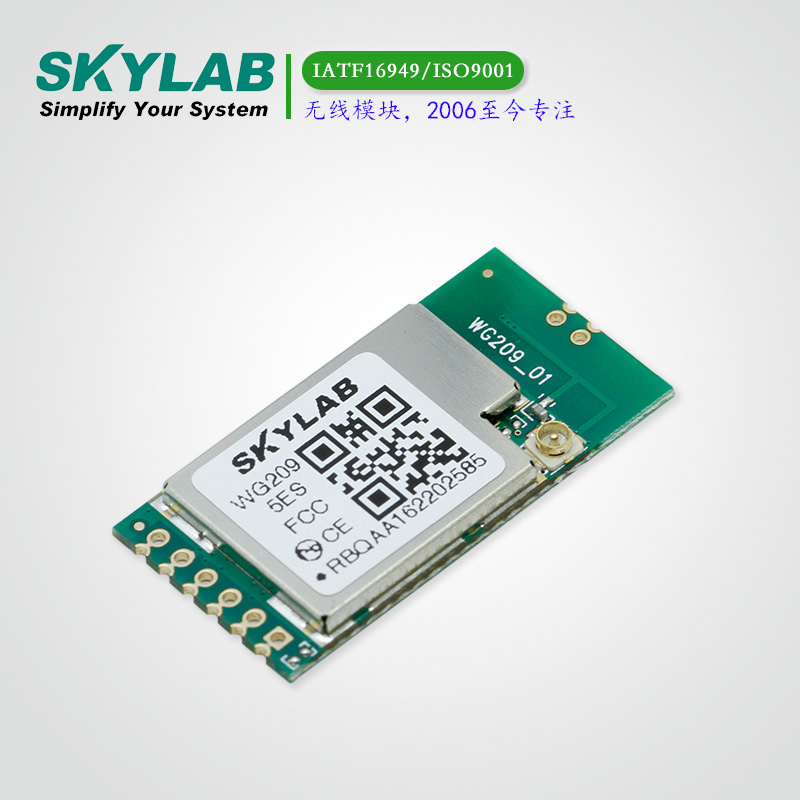

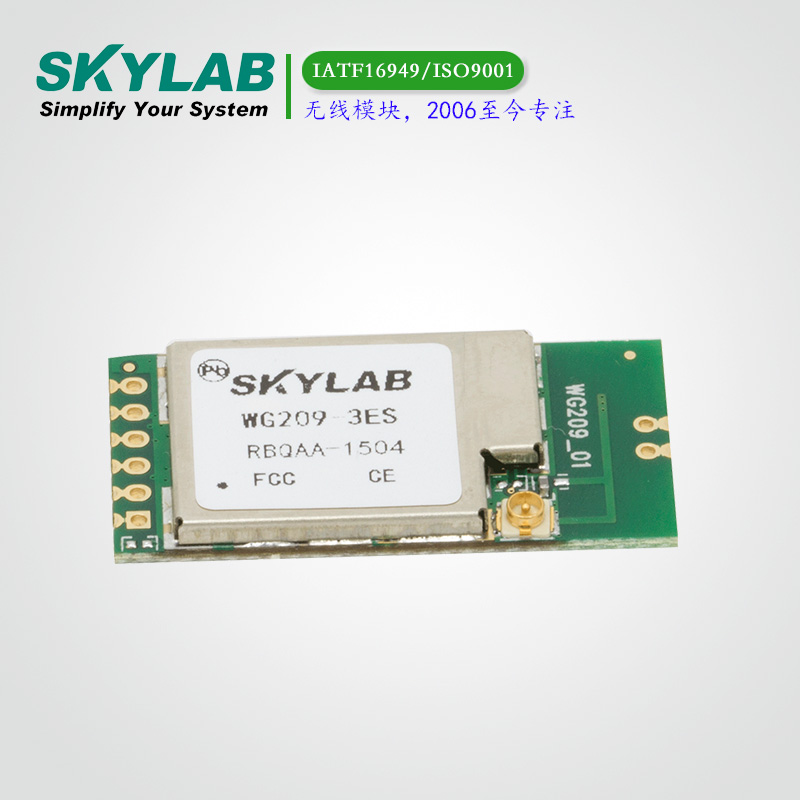

USB摄像头WiFi模组 MTK7601 WG209

MT7601，FCC和CE，USB

优势：MT7601，FCC和CE，USB

尺寸：30*15*2.8(mm)

模块介绍

WG209 是符合802.11b/g/n无线标准的1T1R USB 接口 WiFi 模块，可使用于机顶盒、游戏机、打印机、 IP 摄像机和各种其他具有处理器、操作系统的需要 wifi 上网功能的产品。

WG209 的主芯片是MT7601，MT7601是一个新的单片机功能体系结构芯片，整合 CPU 与内存来运行更多的 WiFi 功能，集成CPU卸载主机装置的无线处理过热，从而使消费者电子设备在不改变原始主机处理器的情况下，完美的支持WiFi功能。

模块应用

台式电脑

笔记本电脑

IP摄像机

IP电视

IP DVD（网络点播机）

机顶盒

家庭网关

游戏机

打印机

模块参数

硬件
型号	WG209
天线	IPEX connector or PCB Antenna
芯片	MT7601
电压	3.3V或5V
尺寸	30152.8(mm)
2.4GHz WiFi
无线标准	IEEE 802.11b/g/n
频率范围	2.412GHz---2.484GHz
传输速率	802.11b: 1, 2, 5.5 and 11Mbps
	802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
	802.11n: 20MHz channel: 1Nss: 65Mbps @ 800GI, 72.2Mbps @ 400GI (Max.)
	40MHz channel: 1Nss: 135Mbps @ 800GI, 150Mbps @ 400GI (Max.)
接收灵敏度	802.11b:-93dBm;802.11g:-85dBm;802.11n:-77dBm
调制技术	DSSS(CCK DQKSK DBPSK)
调制技术	OFDM (DBSK QPSK 16-QAM64-QAM)
无线安全	64/128/152-bit WEP encryption/WPA/WPA2 encryption/AES-CCM & TKIP encryption
传输功率	802.11b: +18 dBm for 802.11b CCK
	802.11g: +16dBm @ 6, 9, 12,18,24,36,48Mbps
	+15dBm @ 54Mbps
	802.11n HT20: +15dBm @ MCS 7/15
	802.11n HT40: +15dBm @ MCS 7/15
通信接口	USB2.0
工作模式	AP/Ad-Hoc / Infrastructure mode
其他
资质	RoHS
系统支持	Windows 7/vista/xp2000/linux/Android
环境	Operating Temperature: -20℃~55℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
