产品简介

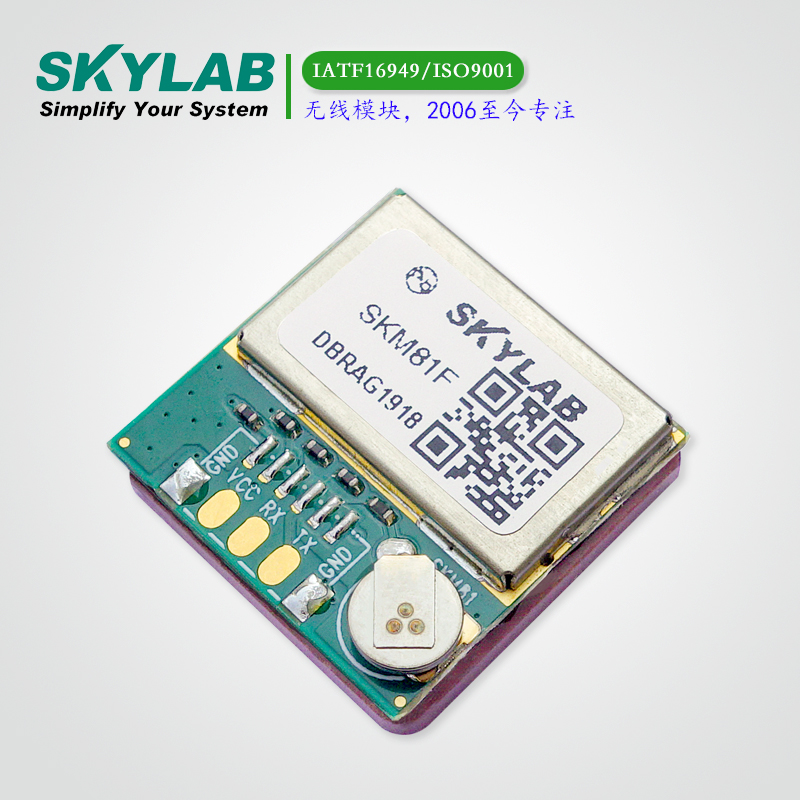

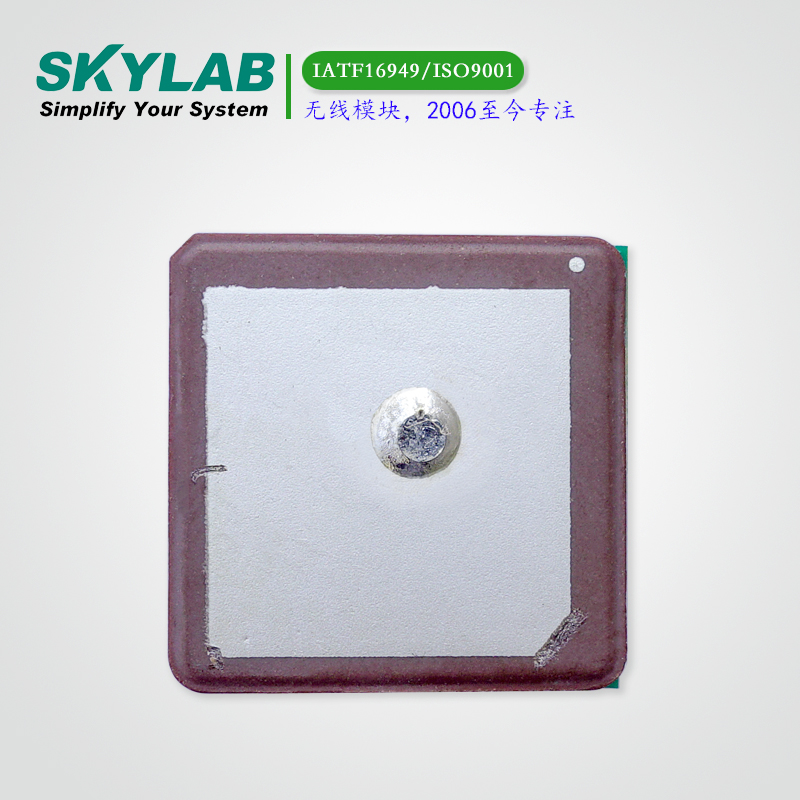

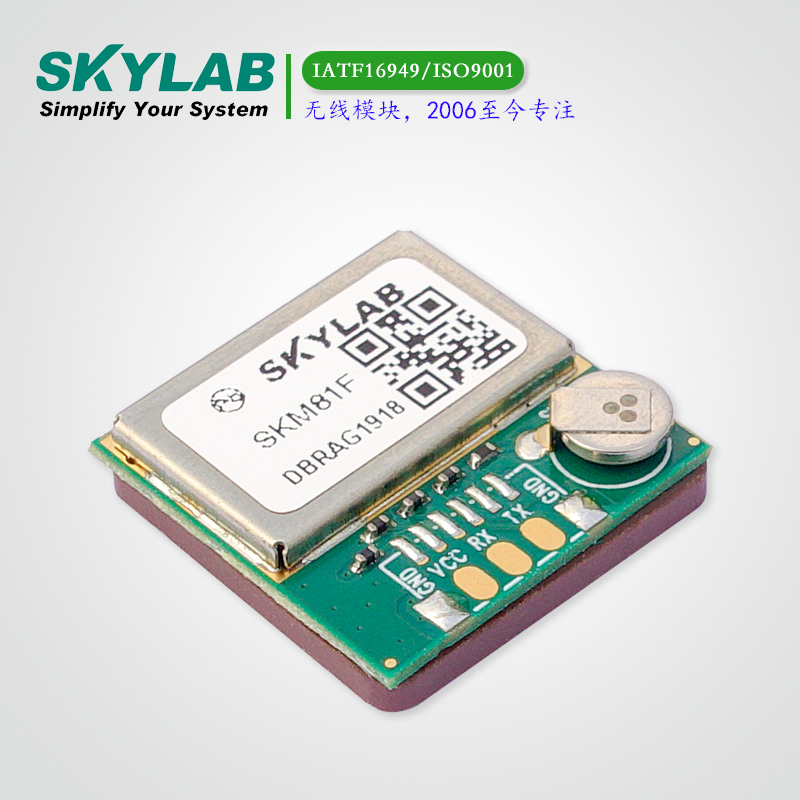

SKM81F是一个完整的GNSS引擎模块,具有超高灵敏度,超低功耗和小尺寸的特点。 GNSS信号被施加到模块的天线输入端,并且在串行接口上使用NMEA协议或自定义协议提供具有位置,速度和时间信息的完整串行数据消息。
SKM81F基于单芯片架构的高性能特性,其–165dBm的跟踪灵敏度将定位范围扩展到了城市峡谷和茂密的枝叶环境等以前无法使用GNSS的地方。 小尺寸和低功耗使该模块易于集成到PND,移动电话,相机和车辆导航系统等便携式设备中。
Notes:烧录不同的程序,可为单GPS模块,GPS+北斗模块,GPS+GLONASS模块
定位系统LBS(Location Based Service)
便携式自导航系统PND(Portable Navigation Device)
手机(mobile phone)
车载导航系统Vehicle navigation system
车辆监控
行车记录仪
测量测绘
手持设备
参数 | 规格 |
支持卫星类型 | GPS,GLONASS,BDS |
灵敏度 | 跟踪 | -165dBm |
捕获 | -148dBm |
精度 | 位置 | 3.0m CEP50 without SA(Typical Open Sky) |
速度 | 0.1m/s without SA |
计时(PPS) | 10ns RMS |
启动时间 | 冷启动 | 23s(Typical Open Sky) |
热启动 | 2-3s |
热启动 | 1s |
重新获取 | <1s |
辅助GPS支持 | EPO |
功耗 | 追踪 | 25mA @3.3V Typical |
捕获 | 30mA @3.3V |
数据更新率 | 最大 10Hz | 默认 1Hz |
限制 | 高度 | Max 18,000m |
速度 | Max 515m/s |
加速度 | Less than 4g |
GPS / BDS / QZSS接收器
超高灵敏度:-165dBm
在低信号电平下极快的TTFF
内置12个多音有源干扰消除器
超低功耗
±10ns高精度时间脉冲(1PPS)
高级特性: Always Locate; AIC; EPO; EASY
SBAS(WAAS,EGNOS,MSAS,GAGAN)
工作温度范围:-40至85℃
体积小巧:18x18x6.3mm
符合RoHS(无铅)
