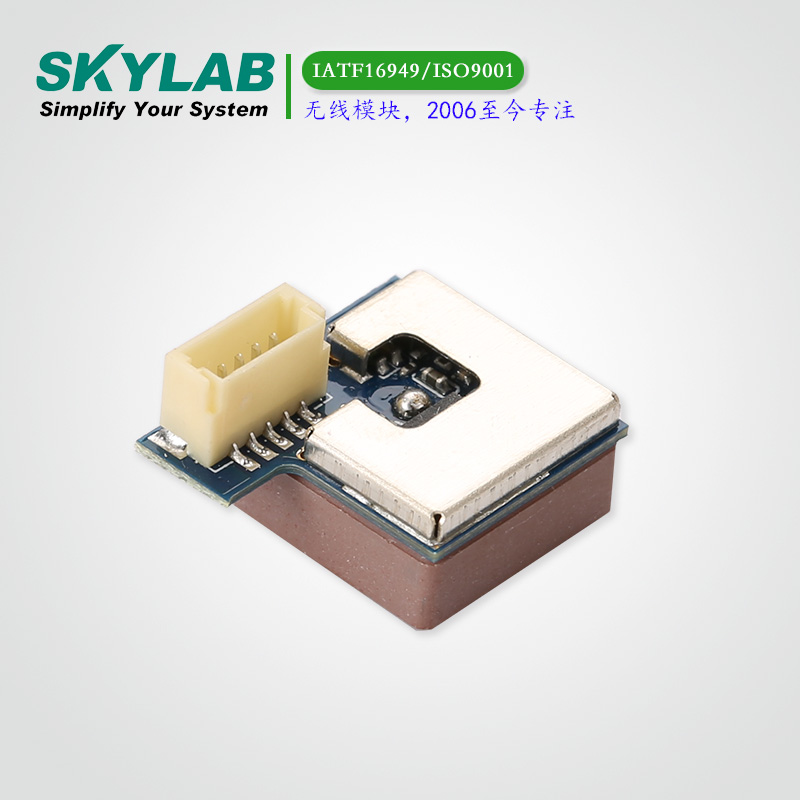

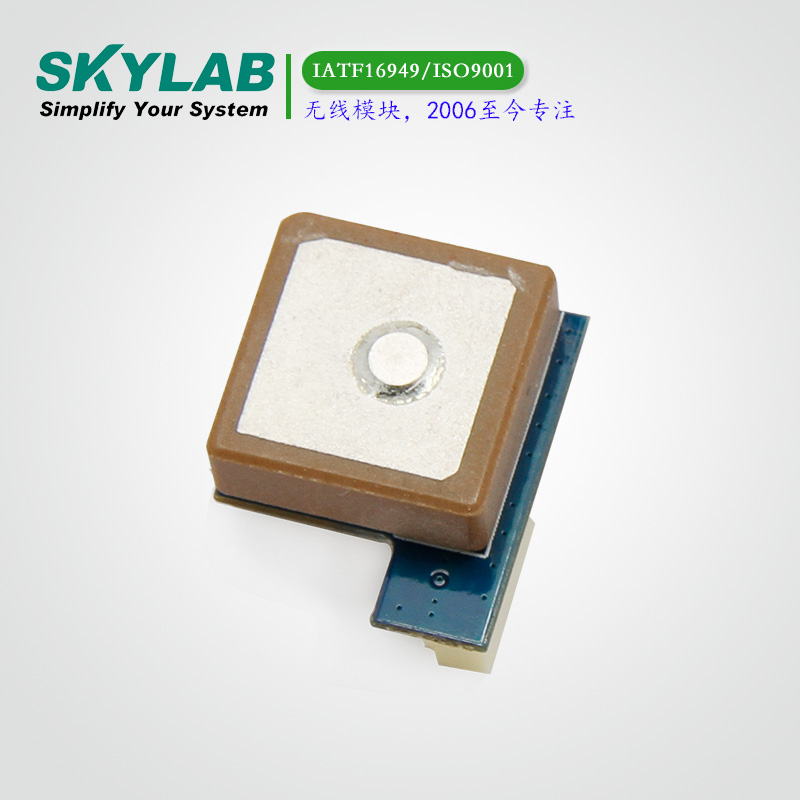

SKM56J是一款完整的的GPS模块(模块+天线),具有高灵敏度,低功耗和小尺寸的特点。这款模块通过内置天线接收信号,通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。

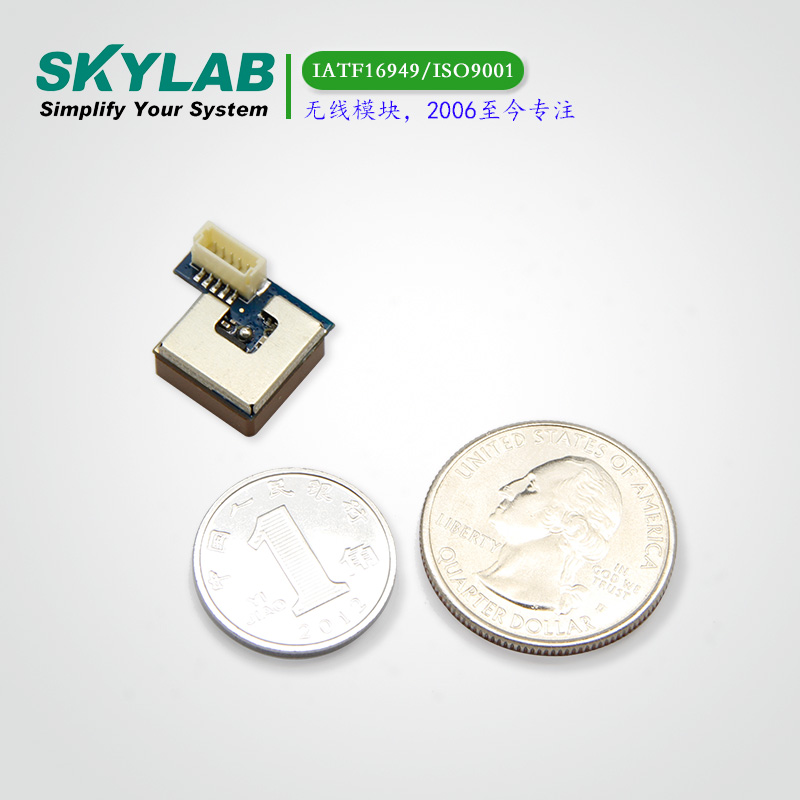

它是基于高性能的特点联发科MT3337单片机架构,其-165dBm跟踪灵敏度,使其定位覆盖至城市峡谷和茂密的树叶环境中,而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。
相对于SKM56,SKM56J多了一个PPS脚,每秒脉冲(1 PPS)是一种电信号,能够非常精确确定下一个的开始。根据点命令,正确操作PPS信号能够将其精度控制在10 ns的范围内,因此PPS信号常被用作精确计时和时间测量。
定位系统LBS(LocatioBased Service)
便携式自导航系统PND(Portable NavigatioDevice)
手机(mobile phone)
车载导航系统Vehicle navigatiosystem
车辆监控
行车记录仪
测量测绘
手持设备
参数 | 指标 |
接收机类型 | L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel |
灵敏度 | Tracking | -165dBm Typical |
Acquisition | -148dBm Typical |
定位精度 | Position | 3.0m CEP50 without SA(Typical Open Sky) |
Velocity | 0.1m/s without SA |
Timing (PPS) | 10ns RMS |
首次定位时间 | Cold Start | 23s(Typical Open Sky) |
Warm Start | 2-3s |
Hot Start | 1s |
Re-Acquisition | <1s |
辅助GPS支持 | EPO |
功耗值 | Tracking | 14mA @3.3V Typical |
Acquisition | 20mA @3.3V |
最大更新速率 | Max 10Hz | Default 1Hz |
操作限制 | Altitude | Max 18,000m |
Velocity | Max 515m/s |
Acceleration | Less than 4g |
超高灵敏度:-165dBm
在低信号电平下非常快的TTFF
内置12多音有源干扰抵消器
超低功耗
±10ns高精度时间脉冲(1PPS)
NMEA输出:GGA、GSA、GSV、RMC
高级功能:AlwaysLocate; AIC
QZSS、SBAS(WAAS、EGNOS、MSAS、GAGAN)
符合RoHS标准(无铅)
