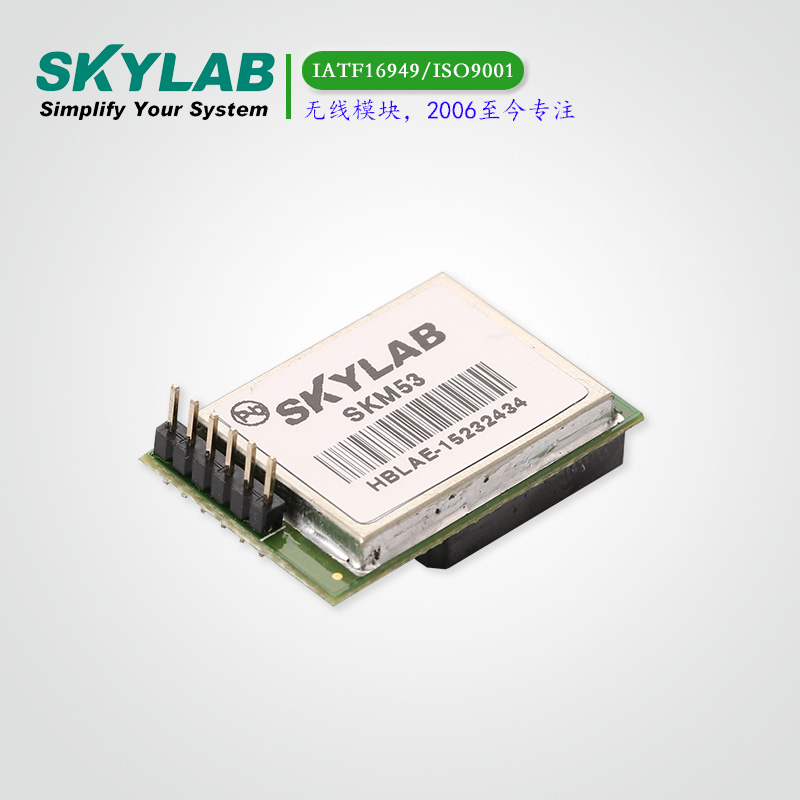

SKM53是一款完整的的GPS模块(模块+天线),具有高灵敏度,低功耗和小尺寸的特点。这款模块通过内置天线接收信号,通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。
它是基于高性能的特点联发科MT3339单片机架构,其-165dBm跟踪灵敏度,使其定位覆盖至城市峡谷和茂密的树叶环境中,而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。
定位系统LBS(LocatioBased Service)
便携式自导航系统PND(Portable NavigatioDevice)
手机(mobile phone)
车载导航系统Vehicle navigatiosystem
车辆监控
行车记录仪
测量测绘
手持设备
参数 | 指标 |
GPS接收器 |
接收器类型 | L1 frequency band,C/A code, 22 Tracking/66 Acquisition-Channel |
灵敏度 | Tracking | -165dBm |
Acquisition | -148dBm |
定位精度 | Position | 3.0m CEP50 without SA(Typical Open Sky) |
Velocity | 0.1m/s without SA |
Timing (PPS) | 60ns RMS |
首次定位时间 | Cold Start | 23s |
Warm Start | 2-3s |
Hot Start | 1s |
Re-Acquisition | <1s |
功耗值 | Tracking | 40mA @3.3V Typical |
Acquisition | 45mA @3.3V |
Sleep/Standby | TBD |
最大更新速率 | 1Hz |
|
操作限制 | Altitude | Max 18,000m |
Velocity | Max 515m/s |
Acceleration | Less than 4g |
天线规格 |
外形尺寸 | 18.2 x 18.2 x 4.0 mm |
中心频率 | 1575 ± 3 MHz |
带宽 | 10 MHz min |
阻抗 | 50 Ω |
轴比 | 3 dB max |
圆极化方式 | RHCP |
机械要求 |
尺寸 | 30mm x20mm x 8.5mm |
重量 | 9g |
功耗 |
VCC | 3.3V~5V |
电流 | 50mA(typical) |
运行环境 |
工作温度 | -40 ~ +85 ℃ (w/o backup battery) |
储存温度 | -40 ~ +125 ℃ |
湿度 | ≦95% |
超高灵敏度:-165dBm
22跟踪/66捕获通道
WAAS/EGNOS/MSAS/GAGAN支持
NMEA协议(默认速度:9600bps)
内部备用电池

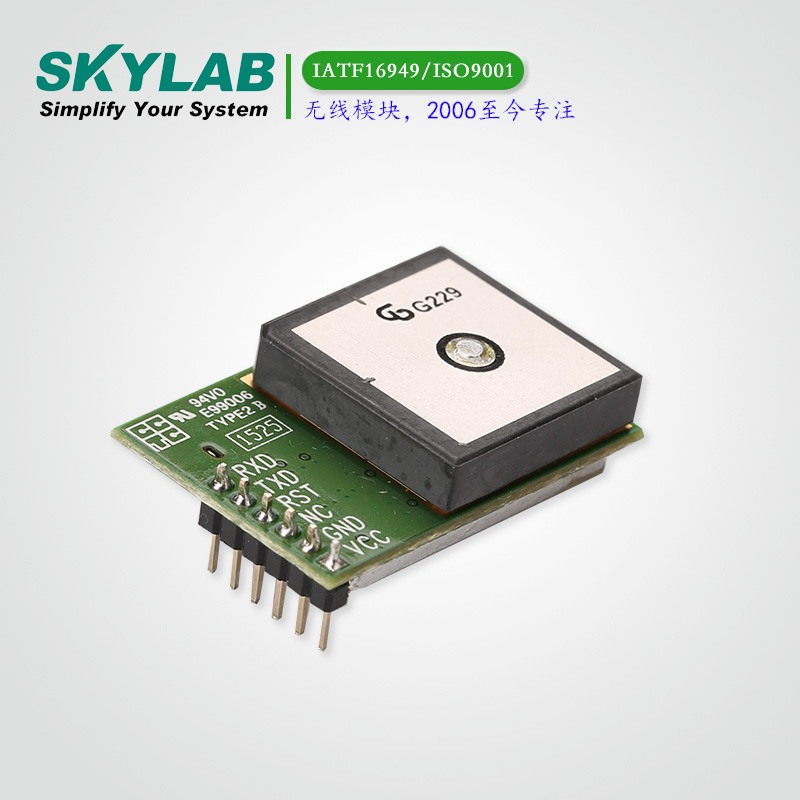

一个UART接口和USB接口(可选)

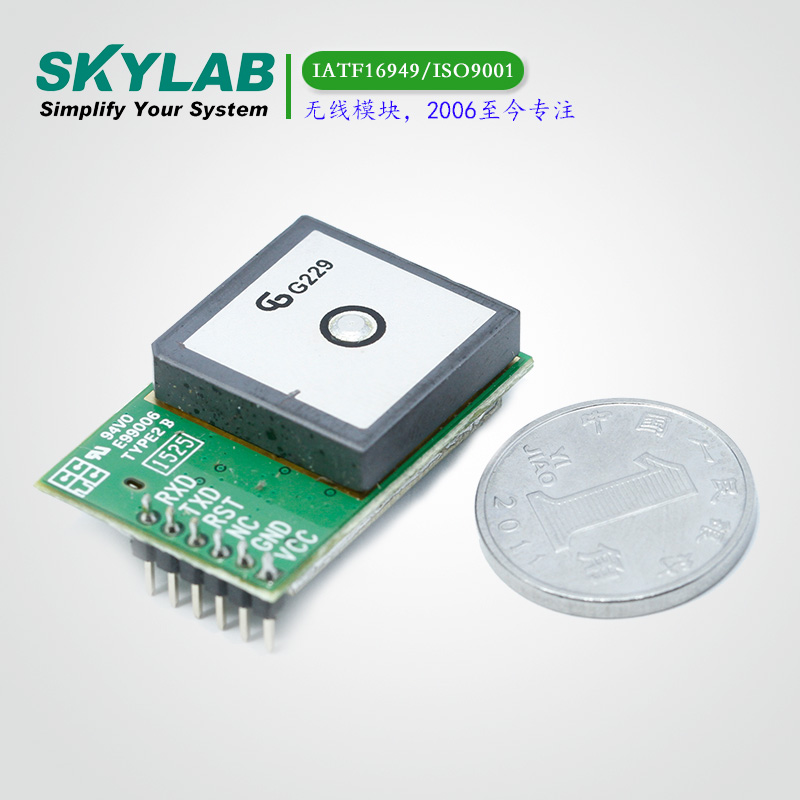

嵌入式贴片天线18.2 x 18.2 x 4.0(mm)
工作温度范围:-40至85℃
符合RoHS标准(无铅)

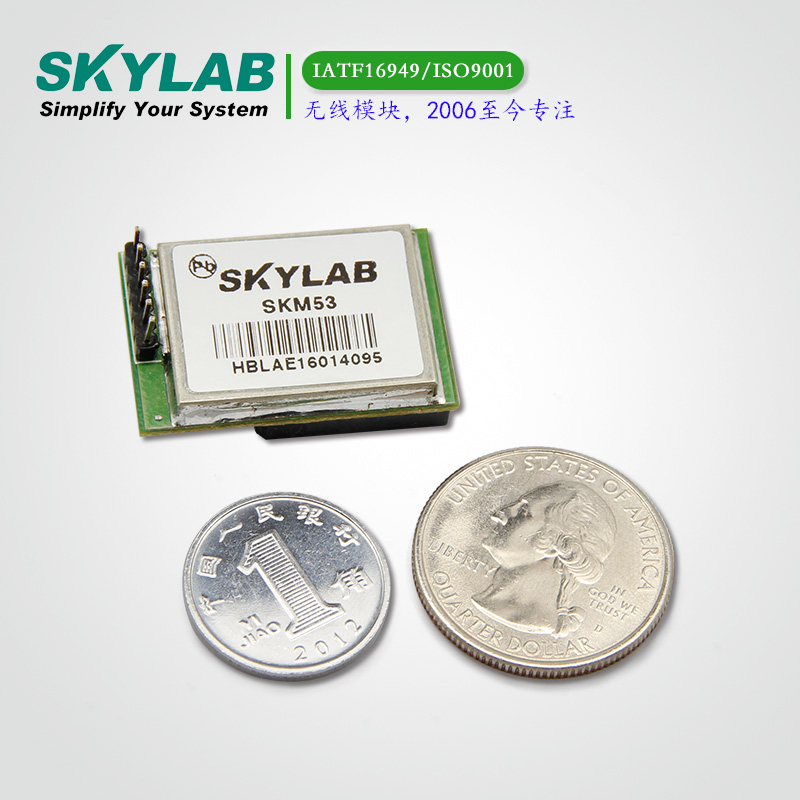

小尺寸:30 x20 x 8.5(mm)
